带径向孔的长圆柱轴类机械零件结构

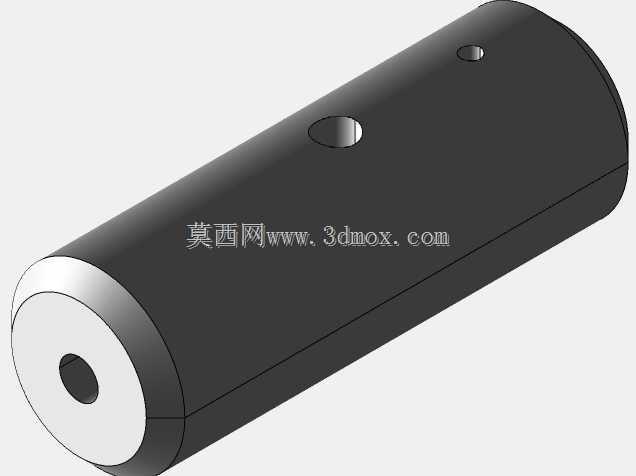

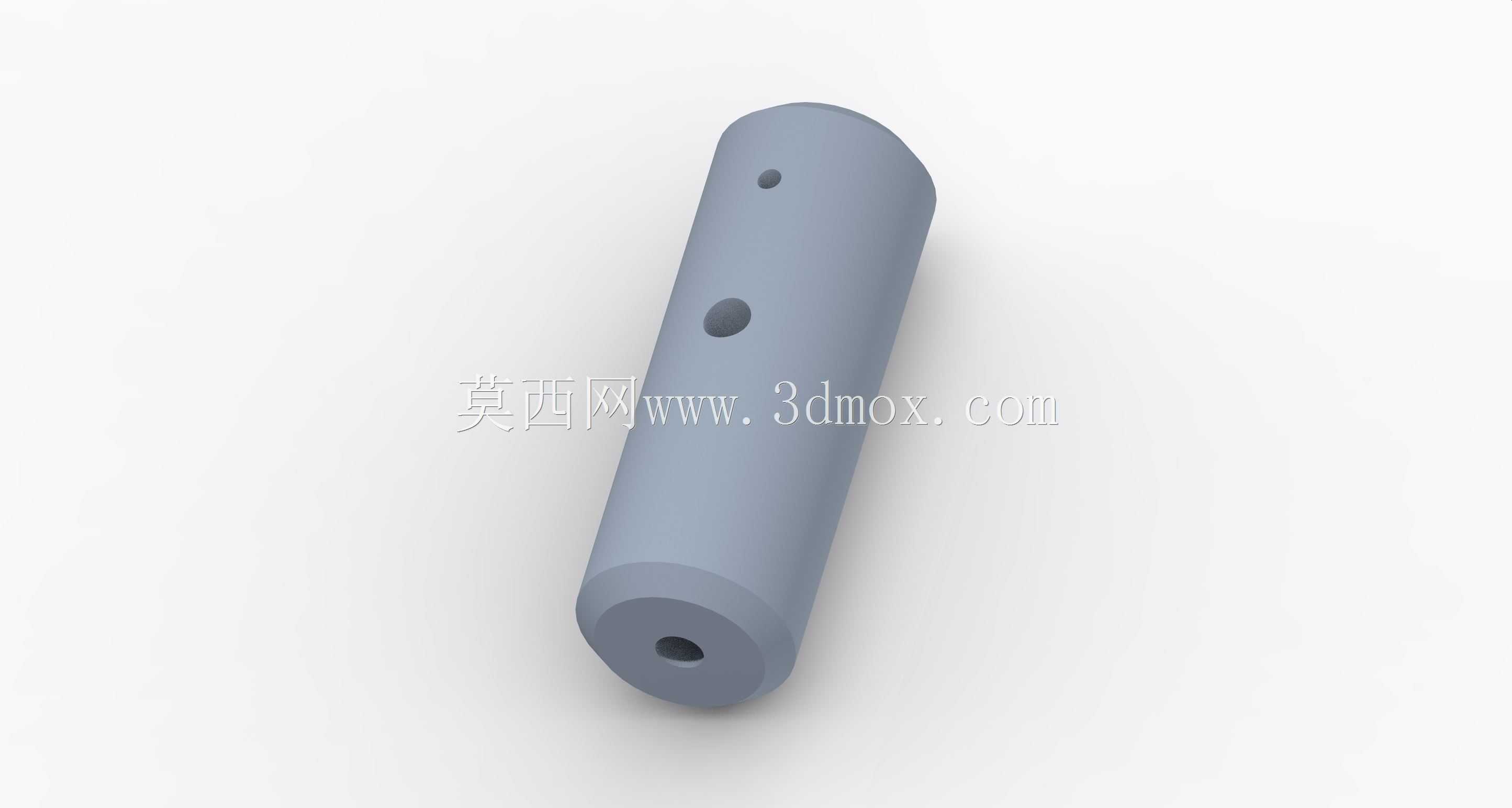

　　这类带径向孔的长圆柱构件，在轻工输送、小型流体控制、工装夹具定位场景里十分常见，很多人刚接触这类零件建模时，容易忽略孔位的同轴度、端面与轴线的垂直度要求，实际加工装配时往往会出现销钉插不进、管路对接偏移的问题。先从实际用途说起，这类零件常作为小型气动执行机构的导向杆、输送线的定位销轴、或是低压流体管路的转接芯轴，不同场景下的孔位功能差异很大：端面的轴向通孔多作为流体通道或是穿装拉紧螺杆，柱面上靠近端部的小孔多为定位销孔，用来和外接构件做周向固定，中间位置的大直径径向孔多作为介质流通孔或是锁紧件的穿装孔。

　　设计这类零件时，首先要明确安装边界：整体为等直径长圆柱结构，外径尺寸要适配配套的衬套内径，保证滑动配合时间隙控制在0.02-0.05mm之间，避免运动时出现卡滞；长度方向要预留两端的装配余量，不能让端面和配合件的安装面出现硬顶或是间隙过大的问题。孔位设计上，径向孔的轴线必须和圆柱主轴线垂直相交，偏差不能超过0.03mm，不然穿装销钉或是对接管路时会出现别劲的情况，长期受交变载荷的话，孔边很容易出现应力集中开裂的问题。很多新手建模时直接在圆柱面上拉伸切除孔，忽略了孔口的倒角处理，实际加工后孔边的毛刺很难清理，装配时还会刮伤配合件的密封面，所以每个孔的两端都要做0.5×45°的倒角，既方便装配导入，也能去除加工毛刺。

　　从建模思路来说，优先绘制圆柱主体的旋转特征，先确定主轴线作为整个零件的基准，所有孔位的定位都要以这条轴线和端面基准为参照，避免后续修改尺寸时出现特征参考丢失的问题。径向孔的定位要先做轴向的尺寸标注，明确每个孔距离基准端面的距离，再做周向角度定位，这里要注意如果是多个径向孔不在同一周向位置，要标注清楚角度差，不能只给轴向尺寸。轴向通孔要保证和主轴线同轴，孔径尺寸要根据流通介质的流量或是穿装杆件的直径来确定，壁厚不能小于外径的1/6，避免受侧向力时出现变形。

　　实际应用中，如果是作为导向轴使用，圆柱外圆要做表面硬化处理，粗糙度控制在Ra1.6以下，减少和衬套的磨损；如果是作为流体转接芯轴，孔道内部要做去毛刺处理，避免介质流动时夹带杂质造成堵塞，孔口还要预留密封件的安装槽位，保证对接位置的密封性。这类零件的安装方式多为两端插入配套的支撑孔，通过径向孔穿装销钉或是紧定螺钉做固定，所以设计时要考虑安装时的操作空间，径向孔的位置不能太靠近支撑端面，不然扳手或是销钉冲子没有操作空间，现场装配时会非常麻烦。

　　另外要注意的是，长圆柱类零件的长径比如果超过10，要考虑加工时的让刀问题，建模时不要把外径公差设得过严，要结合加工工艺给出合理的公差范围，不然加工成本会大幅提升，实际使用中也没必要追求过高的精度。孔位的壁厚也要做校验，尤其是径向孔和轴向孔贯通的位置，不能出现壁厚过薄的情况，不然受压力时容易在贯通位置出现开裂。很多人做这类练习零件时，只追求外形相似，忽略了这些工程实际中的细节，等到真正做生产用图纸时，就会出现各种工艺性问题，这类基础结构的建模练习，核心就是养成基准先行、工艺适配的设计习惯，而不是单纯把外形画出来就结束。
