带键槽阶梯轴类机械零件结构设计

　　这类带单侧键槽的阶梯轴结构，在中小功率传动链路里的应用场景十分广泛，从轻工输送设备的辊筒传动端，到小型工装夹具的旋转动力输出轴，再到台式加工设备的进给传动连接段，都能看到这类结构的身影。它的核心作用是实现旋转动力的同轴传递，同时通过轴径的阶梯变化，完成轴上配套零件的轴向定位，不需要额外加装过多的定位套就能限制装配件的轴向窜动，在紧凑安装空间里的适配性很强。

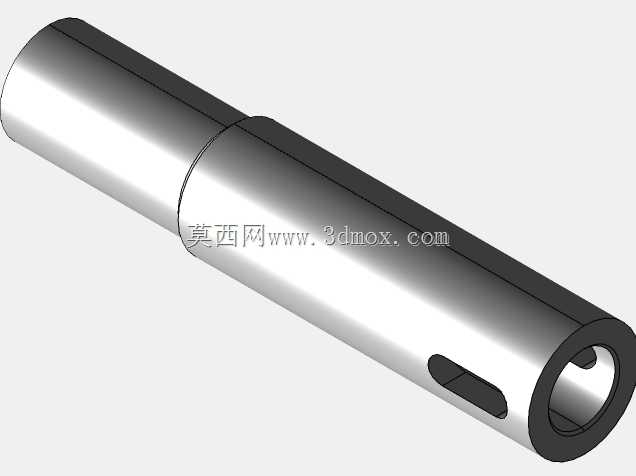

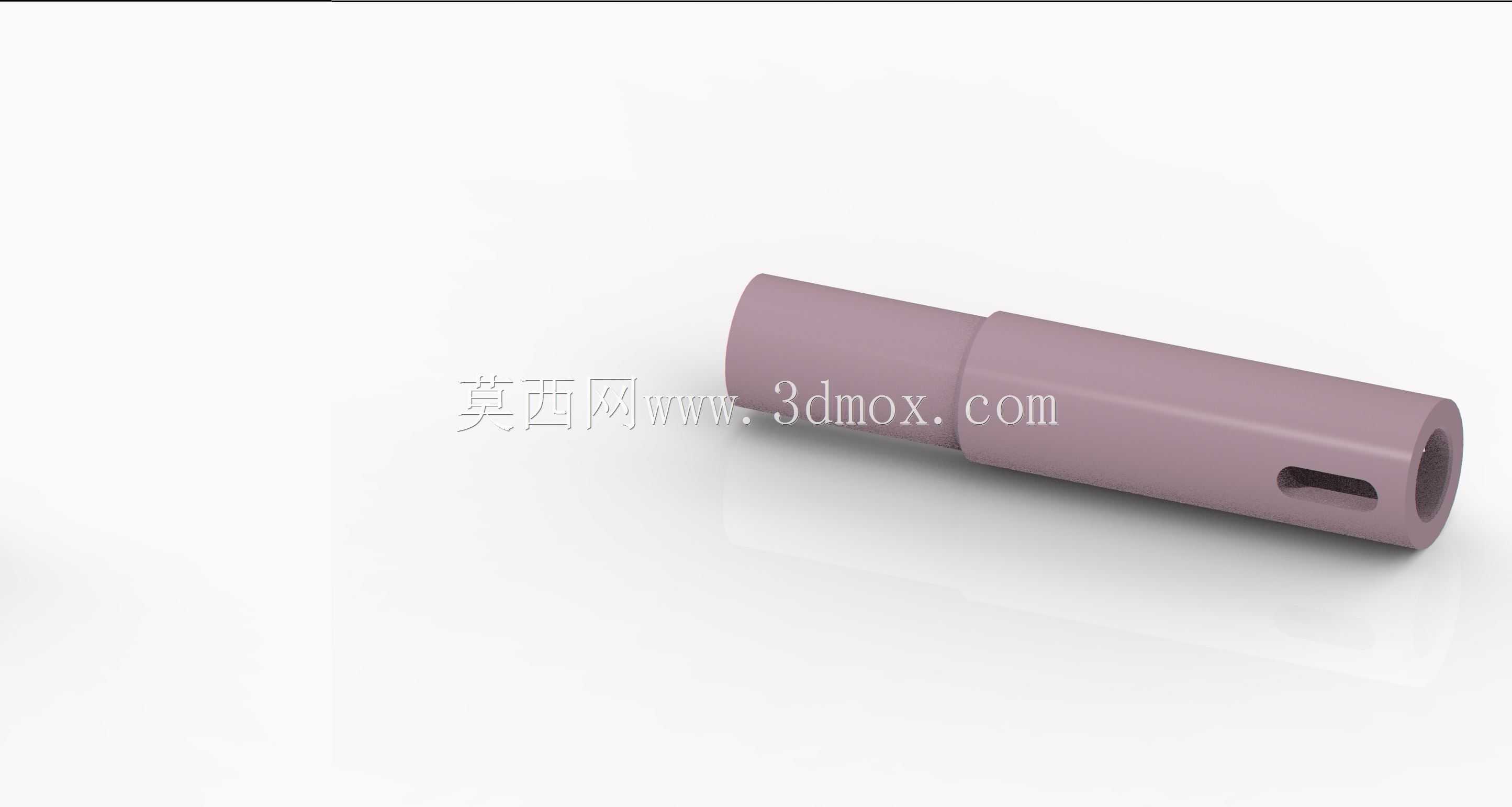

　　从功能特性上看，轴身的阶梯段是按照装配逻辑设计的，不同直径的轴段分别对应不同的配合零件：较粗的轴段一般用来装配滚动轴承或者传动轮的定位端面，轴肩的高度要满足对应配合件的定位倒角要求，避免装配时出现干涉，同时轴肩的圆角半径要严格控制，既要减少应力集中带来的轴段断裂风险，又不能因为圆角过大导致配合件无法贴紧定位端面。轴身上加工的长条形键槽，是用来安装平键实现周向固定的，键槽的宽度、深度以及对称度公差，直接决定了动力传递时的同轴度和传动平稳性，如果键槽对称度超差，装配后会出现传动卡滞、键侧受力不均的问题，长时间运行还会出现键槽压溃、滚键的失效情况。轴端的内孔设计一般是用来穿装锁紧件，或者作为润滑油路的通油孔，部分场景下也可以用来安装定位销，实现轴端零件的辅助固定。

　　设计这类轴结构的时候，首先要核算传动链路的额定扭矩，根据扭矩大小确定最小轴径的尺寸，再按照装配顺序依次确定各阶梯段的直径和长度，每一段轴的长度都要匹配对应装配件的宽度，比如安装轴承的轴段长度要比轴承内圈宽度略短0.1到0.2毫米，保证轴承装配后能被端盖有效压紧，不会出现轴向窜动。键槽的位置要避开轴肩的应力集中区域，一般距离轴肩端面留出2到3毫米的距离，避免键槽端部和轴肩的应力叠加，降低轴的疲劳强度。轴的表面粗糙度也要根据配合要求区分，和轴承、传动轮配合的轴段粗糙度要达到Ra1.6以下，非配合的轴段可以放宽到Ra6.3，在满足使用要求的前提下降低加工成本。

　　从安装边界来看，这类轴的径向安装尺寸由最大轴径决定，设计时要预留足够的装配间隙，避免轴转动时和周边的机架、护罩产生摩擦；轴向安装尺寸要考虑轴端锁紧件的安装空间，比如安装圆螺母的轴段要留出足够的螺纹长度，保证锁紧后有足够的预紧力。装配的时候一般采用热装或者压装的方式安装轴承和传动轮，键槽和平键的配合要选用合适的公差带，既不能过松导致传动间隙过大，也不能过紧导致装配困难。日常运维中，这类轴的失效形式大多出现在键槽端部和轴肩位置，主要是因为应力集中加上交变载荷作用产生疲劳裂纹，所以设计时除了控制圆角半径，还可以根据载荷情况选择合适的材料和热处理方式，比如中碳钢调质处理就能满足大部分常规传动场景的强度要求，载荷较大的场景可以选用合金结构钢进行表面淬火，提升轴的表面硬度和抗疲劳性能。

　　在实际建模过程中，这类轴的结构虽然看似简单，但每一处尺寸的公差配合、形位公差标注都直接影响后续的加工和装配效果，比如各轴段的同轴度公差、键槽的对称度公差、轴肩的端面跳动公差，都是加工时需要重点保证的精度要求。建模时要先梳理清楚装配顺序，按照从基准轴端开始的顺序依次绘制各轴段特征，键槽特征要注意和轴段的轴向位置关系，避免出现位置偏差，轴端的倒角和各轴肩的圆角要按照实际加工要求绘制，不能为了建模省事省略这些工艺特征，否则导出的工程图会缺失关键工艺信息，导致加工出来的零件无法满足装配要求。
