多孔位异型安装定位机械垫板结构

　　做非标设备结构设计快十二年，这类带异型安装位的垫板我经手过不下百套，大多用在自动化产线的执行元件转接、工装夹具的基准固定场景里，别看着就是一块带孔的板，实际设计的时候要卡的边界条件一点不少。首先说实际应用场景，这类板件最常出现在气动执行元件与直线导轨的转接位、检测传感器的安装基准面、小型工装的快换基板位置，尤其是在空间紧凑的半自动化装配工位，既要承担元件的定位基准作用，还要承受往复动作带来的交变载荷，板件的刚性、孔位精度直接决定了整套机构的运行稳定性。

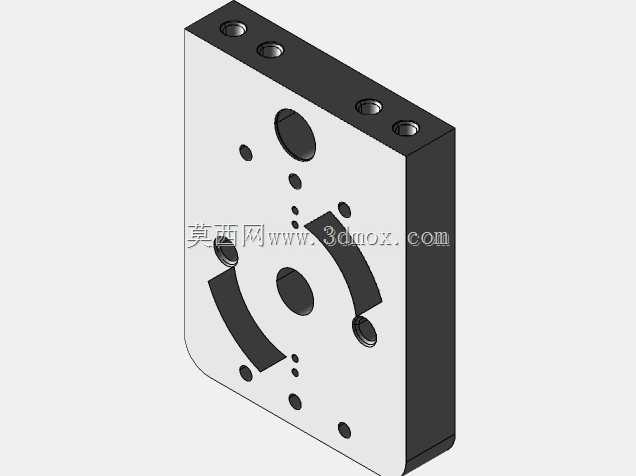

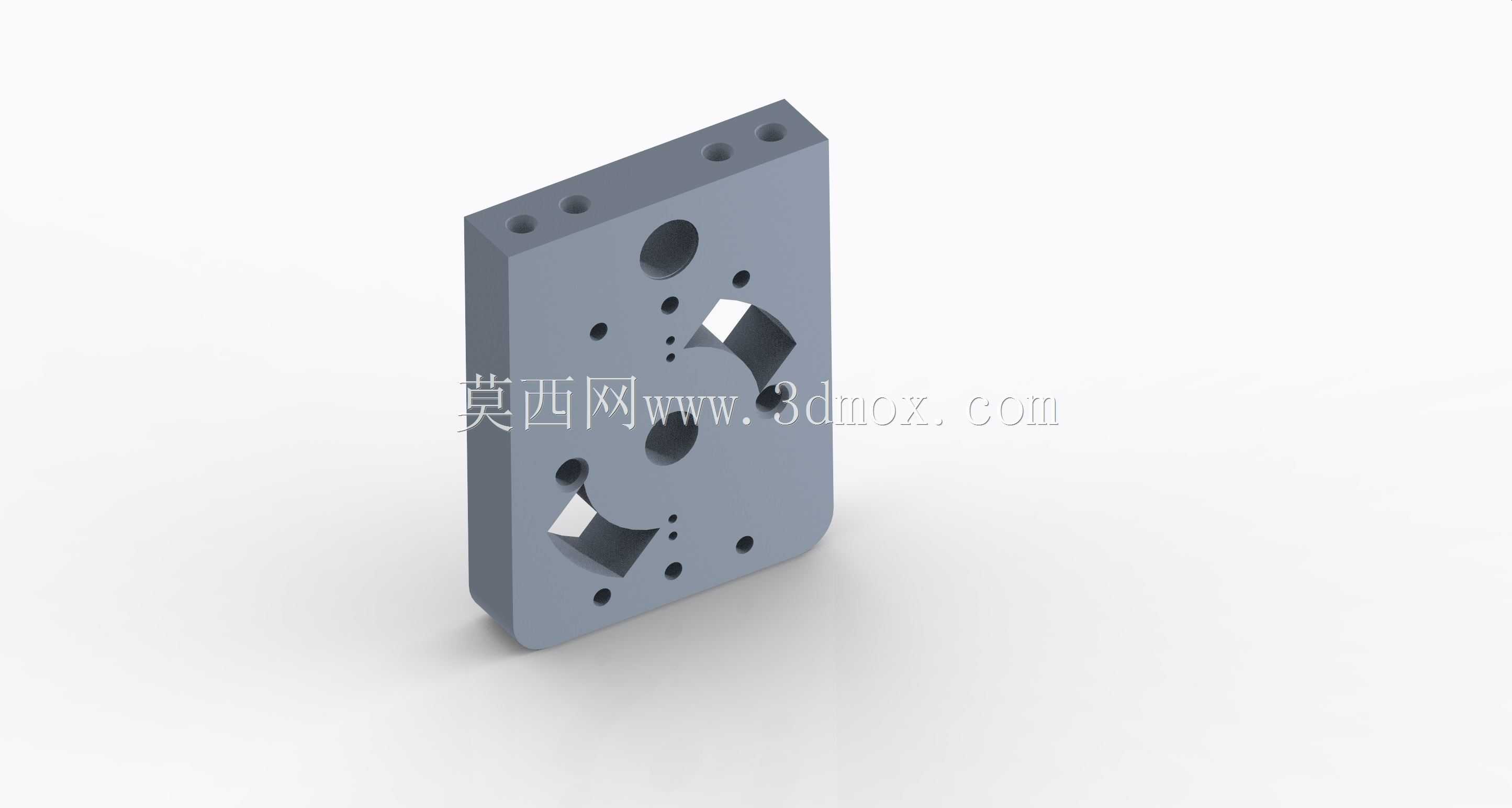

　　从结构本身来看，这块板采用了近似矩形带圆角的主体轮廓，板厚方向做了等厚设计，没有额外的减重挖槽——这是很务实的设计思路，毕竟作为基准安装件，刚性优先于轻量化，要是为了省料在非安装区挖槽，加工时的应力变形反而会导致平面度超差，后续安装元件后容易出现定位偏移。板面上的孔位做了明确的功能区分：边缘位置的四个小通孔是用于板件自身与设备机架、工装底板的穿装固定，通常配合内六角圆柱头螺钉使用，孔位做了沉头设计，保证螺钉安装后端面不突出板件平面，不会干涉后续安装的元件；中间区域的大尺寸通孔是用于穿过执行元件的输出轴、或者气路管线的过孔，避免管线与板件摩擦破损；两个对称分布的异型卡槽是这套结构的核心设计点，专门用于卡装带圆柱定位面的功能元件，卡槽的圆弧面与元件的定位圆柱面做小间隙配合，装配时不需要额外打表找正，只要把元件卡入卡槽再锁紧侧面的紧定螺钉就能完成定位，比传统的孔位穿装方式节省至少三分之二的装配时间，特别适合需要频繁更换元件的快换工装场景。

　　设计这类板件的时候，首先要确认的是安装边界：板件的整体外形尺寸要匹配安装工位的预留空间，边缘不能超出机架的安装面，避免和周边的运动部件产生干涉；所有固定孔的孔距公差要控制在±0.02mm以内，保证和底板的预装孔位完全对齐，不会出现装不上的情况；异型卡槽的位置精度要更高，因为这是功能元件的定位基准，卡槽的对称度、圆弧面的轮廓度直接决定了元件的安装位置精度，要是卡槽做偏了，后续执行元件的动作轨迹就会出现偏差，比如用来装夹工件的话就会出现夹偏、定位不准的问题。另外板件的两个大平面的平面度要求要达到IT7级，表面粗糙度控制在Ra1.6，要是平面度太差，元件安装后会出现倾斜，长时间运行会导致元件的受力不均，缩短使用寿命。

　　实际加工的时候，这类板件一般选用45号钢或者6061铝合金做毛坯，前者适合载荷较大的冲压、压装工位，后者适合载荷较轻的检测、搬运工位，加工流程通常是先铣削两个大平面保证厚度尺寸和平面度，再加工所有的光孔、沉头孔，最后线切割加工异型卡槽——之所以不用铣削加工卡槽，是因为卡槽的圆弧面和直面的衔接处有清角要求，线切割加工能更好的保证轮廓精度，也不会出现铣削让刀导致的尺寸偏差。加工完成后还要做去毛刺处理，所有孔口的锐边都要倒0.2mm的圆角，避免装配的时候划伤操作人员、割破气路管线。

　　在实际选型使用的时候，要注意根据承载的元件重量、动作冲击力选择合适的板厚，要是板厚选薄了，往复动作下板件会产生微形变，长期使用会导致固定螺钉松动、元件定位偏移；要是板厚选太厚，又会占用不必要的安装空间，增加整体重量。另外安装的时候要先把板件和安装基准面擦拭干净，不能有铁屑、毛刺垫在结合面之间，不然会导致板件安装倾斜，影响后续的元件定位精度。这类结构的通用性很强，只要调整孔位位置、卡槽尺寸，就能适配不同规格的执行元件、传感器，在3C电子装配、小五金零件加工、包装设备的工装工位里都有很广泛的应用，属于非标设计里非常典型的基准转接类构件。
