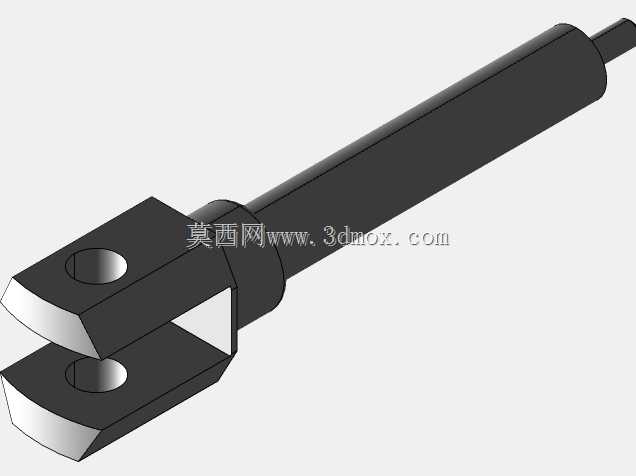

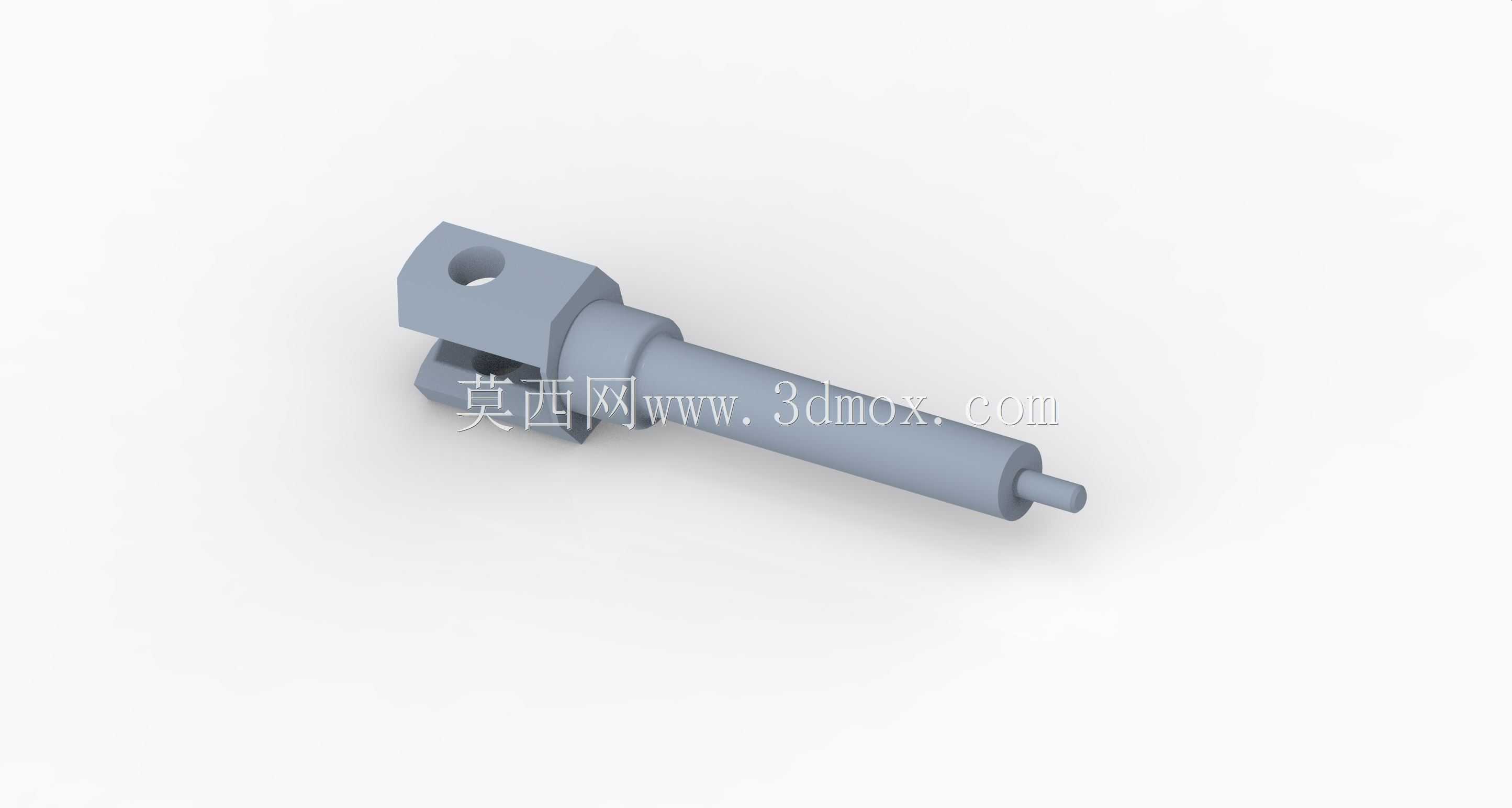

带叉形铰接端的细长轴类机械零件

　　这类带叉形铰接端的细长轴构件，在轻工自动化输送线、小型工装夹具的联动机构里十分常见，日常做结构设计时经常会碰到类似的传动连接需求。先从实际安装场景来说，构件头部的叉形开口是核心的铰接配合位，开口处的横向通孔用来穿装圆柱销，和配套的拨叉、连杆端头形成转动副，工作过程中可以承受小角度的往复摆动力，同时杆身部分要穿过设备安装板上的导向衬套，做直线往复的滑移动作，末端的细轴段用来套装复位弹簧或者连接触发撞块，整个零件在机构里承担着把铰接端的摆动输入转化为杆身直线输出的传动作用。从功能特性上看，头部的方块结构做了倒角处理，避免装配时和相邻零件发生棱边干涉，叉形开口的两个耳片厚度一致，保证穿销后两侧受力均匀，

　　不会出现单侧偏载导致的销子磨损过快问题；杆身设计成多级阶梯轴结构，不同轴径的台阶面分别承担轴向定位、衬套配合、弹簧限位的作用，最末端的小直径轴段做了圆角过渡，减少应力集中，避免往复动作过程中出现根部断裂的情况。设计这类零件的时候，首先要确认铰接端的开口宽度和配套连杆的端头厚度匹配，横向通孔的公差要选H7级的间隙配合，保证销轴穿装后转动灵活无卡滞，同时耳片的厚度要根据机构的最大推拉力做剪切强度校核，通常选用45号钢调质处理的话，耳片厚度留1.5倍以上的安全系数就足够日常工况使用。杆身部分和导向衬套配合的轴段，表面粗糙度要控制在Ra1.6以内，减小滑移过程中的摩擦阻力，轴径公差选g6级的间隙配合，

　　保证衬套可以顺畅滑动同时不会有过大的径向窜动；阶梯轴的台阶处要做0.5到1毫米的圆角过渡，不能加工成直角清根，否则长期受交变载荷的话很容易在台阶位置萌生疲劳裂纹。安装边界方面，要提前核算整个零件的总长度，保证铰接端摆到最大角度时，杆身末端不会和设备内部的其他构件发生碰撞，同时杆身穿过安装板的位置，衬套的长度要大于杆身直径的1.5倍，保证导向稳定性，避免杆身伸出过长出现弯曲变形。头部的铰接孔中心到杆身轴线的同轴度要控制在0.02毫米以内，不然装配后会出现传动卡滞、往复动作阻力不均的问题，叉形开口的两个端面要和杆身轴线保持垂直，垂直度公差不超过0.03毫米，防止和连杆配合时出现端面偏磨。实际应用里，

　　这类零件经常用在小型包装设备的挡料机构、工装夹具的锁紧联动结构、自动化设备的行程触发机构里，工作时的往复行程通常在10到50毫米之间，承受的轴向推力一般不超过500牛，属于小载荷高频动作的传动连接件，建模的时候要注意把各个倒角、圆角的细节做完整，这些工艺结构虽然尺寸不大，但直接影响后续零件加工的可行性和实际使用寿命，比如铰接孔的孔口要做0.2毫米的倒角，去除加工毛刺，方便销轴装配，杆身末端也要做小倒角，方便穿装弹簧和衬套。另外还要注意，叉形耳片的内侧表面要和开口底面保持垂直，不然连杆装入后会出现别劲的情况，长期动作会导致耳片变形甚至断裂，设计时可以在耳片内侧预留0.1到0.2毫米的间隙，避免加工误差导致装配困难。
