外螺纹连接球头式通气接头结构设计

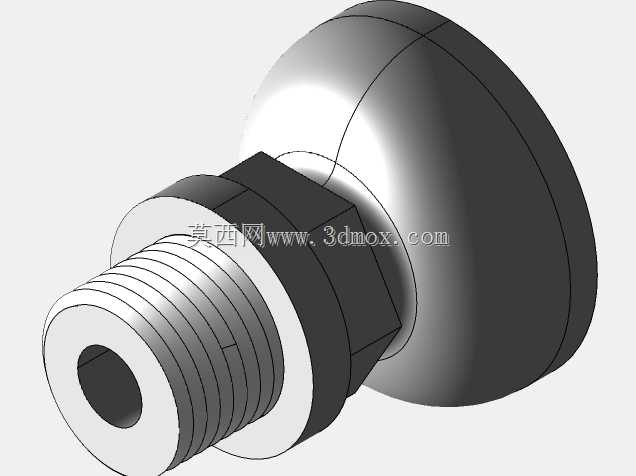

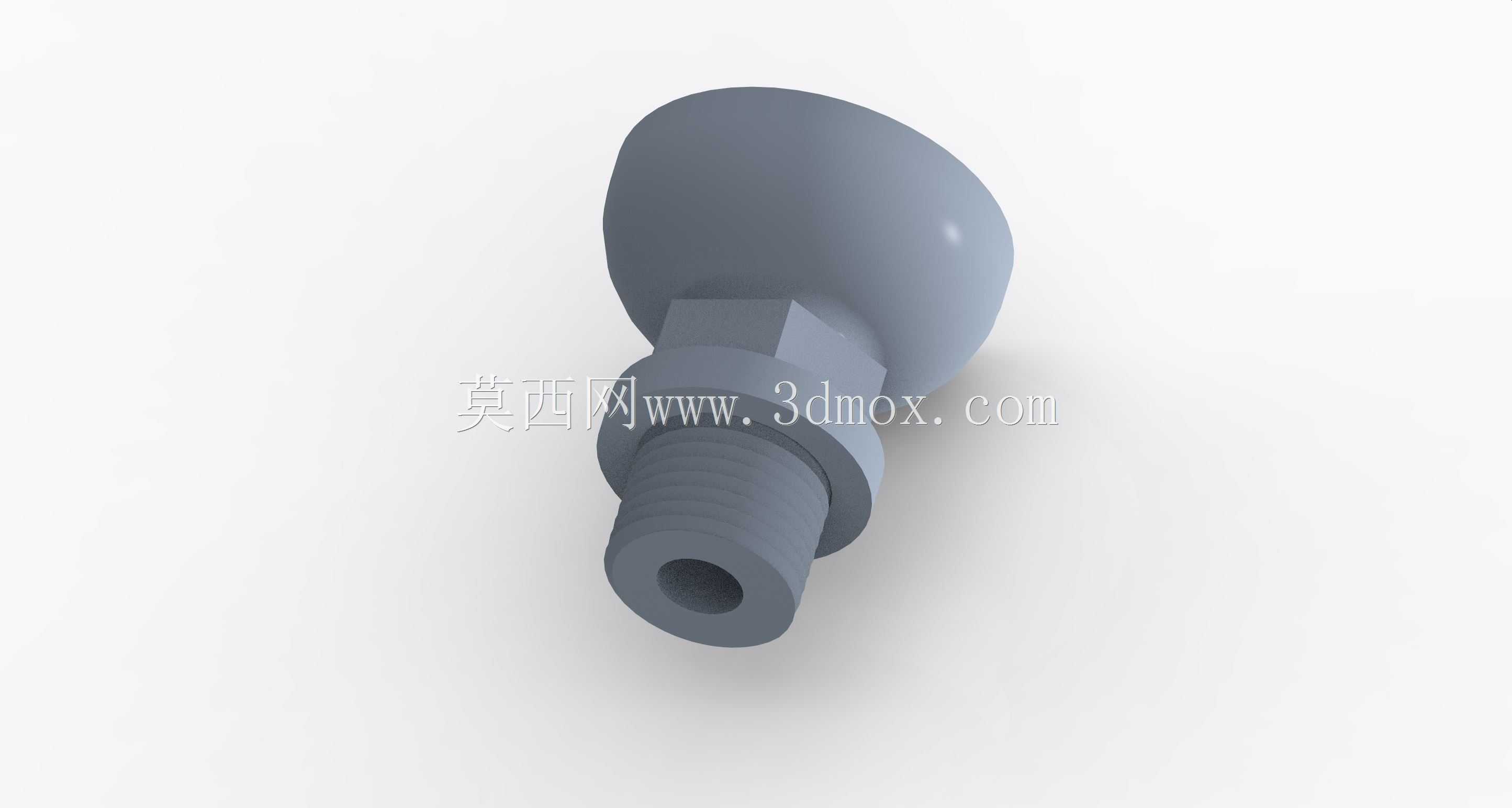

　　这类带球形端头的外螺纹接头，在低压气动回路、小型设备通气支路、检测仪器气路连接场景中应用十分广泛，区别于常规硬管接头的刚性对接结构，球形端头的设计能够允许对接端存在小角度的偏摆余量，抵消安装过程中管路同轴度偏差带来的装配应力，避免硬对接状态下螺纹部位受侧向力出现密封失效、螺纹崩裂的问题。从结构功能拆分来看，下部的外螺纹段为主要安装连接部位，螺纹采用标准公制细牙规格，适配常见的设备壳体螺纹孔、阀块安装孔，螺纹根部的六角凸台为拧紧受力部位，尺寸匹配标准开口扳手的咬合间隙，装配时无需额外定制工装，使用常规工具即可完成额定扭矩的拧紧操作，六角台与螺纹衔接处预留的退刀槽结构，能够保证螺纹拧紧后六角台端面与安装面完全贴合，

　　避免螺纹加工余位导致的装配间隙，同时该端面可配套平垫片或组合密封垫圈，实现安装界面的静密封，防止介质从螺纹配合间隙渗漏。上部的球形端头为对接配合部位，球面的粗糙度控制在Ra1.6以内，能够与配套的凹球面密封件、快插接头内锥面形成均匀的面接触密封，相比锥面密封的线性接触形式，球面配合的容错率更高，即使对接时存在3°以内的角度偏差，密封面依然能够保持完整的贴合环带，不会出现局部密封缺口。端头中心的轴向通孔为介质流通通道，孔径根据通流需求设计，匹配对应规格管路的流量要求，通道内壁做光滑过渡处理，没有直角转折结构，能够降低介质流通时的沿程阻力，减少压缩空气输送过程中的压力损失，同时避免直角部位积存冷凝水、杂质，降低气路堵塞的风险。

　　从安装边界来看，这类接头的整体轴向尺寸紧凑，六角台以下的螺纹长度根据常用安装板厚设计，能够适配2-8mm厚度的安装面板，安装后球形端头突出安装面的高度控制在合理范围，不会占用过多的设备外部空间，适合在布局紧凑的阀岛、小型气动设备上密集布置，相邻接头之间预留的扳手操作间隙符合常规装配的操作空间要求，不会出现相邻接头干涉导致无法拧紧的问题。设计过程中需要重点控制几个关键尺寸的公差：首先是外螺纹的中径公差，需符合6g精度要求，保证与标准内螺纹孔的配合松紧度适宜，既不会因为间隙过大出现晃动，也不会因为过盈量太大导致拧入困难、螺纹咬死；其次是球形端头的球面轮廓度公差，需控制在0.05mm以内，保证与对接密封件的配合精度，

　　避免球面失圆导致密封失效；另外是中心通孔与螺纹段的同轴度公差，需控制在0.1mm以内，避免装配后接头出现偏斜，影响对接管路的走向。这类接头的材质通常选用304不锈钢或镀锌碳钢，不锈钢材质适配有防腐要求的工况，比如食品设备、化工检测仪器的气路，镀锌碳钢材质则用于常规工业环境，成本更低且能满足基础的防锈要求，球面部位根据使用需求可做抛光或钝化处理，进一步提升表面质量与耐蚀性。在实际选型应用中，需要根据工作压力、介质类型匹配对应的材质与密封形式，工作压力超过1MPa的场景需要适当增加螺纹啮合长度，或在螺纹部位涂覆密封胶提升密封可靠性，用于真空回路的场景则需要提高球面的加工精度，搭配氟橡胶材质的密封垫，保证真空状态下的泄漏率满足使用要求。建模过程中需要注意螺纹收尾、退刀槽、六角台倒角这些工艺结构的还原，不能只做简化的理想几何结构，这些工艺细节直接决定了模型导出工程图后的加工可行性，比如螺纹收尾的长度、退刀槽的宽度与深度，都需要符合机械加工的工艺规范，避免出现无法加工的结构，六角台的棱边倒角除了去除毛刺的作用，也能在装配时起到导向作用，方便扳手快速对位。另外球形端头与六角台的衔接部位做了圆角过渡，避免直角连接处的应力集中，在接头受侧向力的时候，圆角能够分散应力，降低衔接部位断裂的风险，这也是这类接头在频繁插拔、存在管路振动的工况下依然能保持结构强度的关键设计点。
