双叉耳带孔圆柱铰接连接支座结构

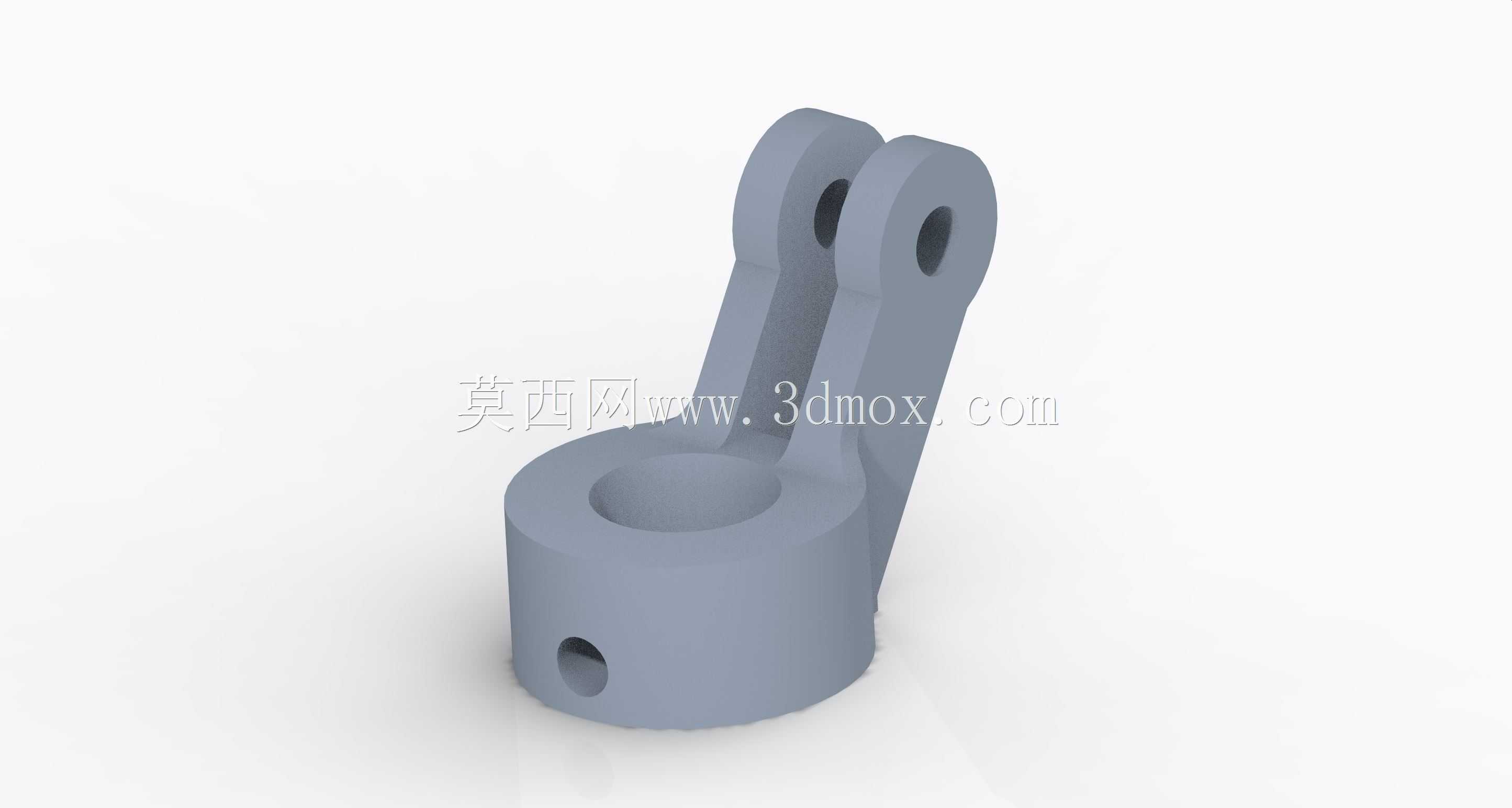

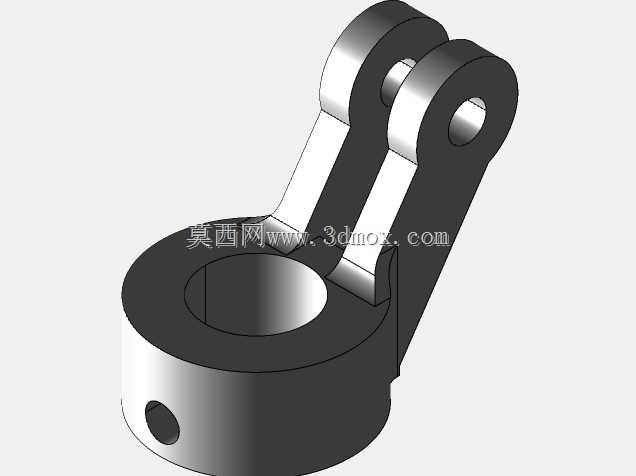

　　这类带双叉耳的圆柱铰接支座，在轻工输送线、小型自动化工装、农用机械的连杆传动系统里应用极广，日常做结构设计时经常会碰到类似的铰接点位需求。从实际使用场景来看，它主要承担两个功能：下部的圆柱套筒是整根转轴的安装基座，套在固定光轴上之后，侧面的径向顶丝孔可以拧入紧定螺钉，把整个支座牢牢锁在轴的指定轴向位置，不会工作时出现轴向窜动；上部的平行双叉耳是用来连接活动连杆的，两个耳片上的同轴通孔用来穿铰接销，连杆端头夹在两个耳片中间之后，穿入销子加轴用挡圈限位，就能实现连杆和支座之间的相对摆动，把转轴的回转运动或者外部的直线推力转化成指定轨迹的传动动作。

　　做这个零件的结构设计时，首先要卡准安装边界：下部套筒的内径要和配套的固定光轴做基孔制间隙配合，一般选H8公差就足够满足普通传动场景的装拆需求，不需要过高的加工精度徒增成本；套筒的轴向长度要比耳片的根部宽度大出2到3毫米，保证套筒套在轴上时，端面不会和相邻的轴套、挡圈产生运动干涉，侧面的径向顶丝孔要开在套筒壁厚的中间位置，孔的轴线要垂直穿过套筒的中心轴线，避免拧入紧定螺钉时顶偏轴面，长期使用出现轴面压痕或者锁不紧的问题。上部的两个叉耳要保证平行度，两个耳片上的铰接孔同轴度要控制在0.05毫米以内，不然穿销的时候会别劲，工作时铰接部位转动卡滞，还会加快销和孔的磨损；两个耳片之间的开档宽度要比配套连杆的端头厚度大0.2到0.3毫米，既不能留太大间隙导致传动时出现横向晃动，也不能间隙太小导致连杆装不进去或者转动时摩擦耳片侧面。

　　从受力角度考虑，这类支座一般用在中低载荷的铰接点位，材料选普通45号钢就可以，不需要做复杂的热处理，除非是用在冲击载荷大的设备上，才需要对耳片和套筒的连接根部做圆角过渡，避免应力集中导致耳片从根部断裂——很多新手建模的时候容易在根部做直角，实际加工出来受力很容易裂，这个细节在建模时就要提前处理好，圆角半径一般取壁厚的0.2倍左右就够，太大的话反而会和相邻零件产生干涉。

　　实际选型替换的时候，要先确认三个核心尺寸边界：下部套筒的内径和外径，决定了它能适配多大直径的固定转轴，以及套筒本身的抗扭强度；上部耳片的铰接孔直径，决定了能配多大直径的铰接销，也就对应了这个点位能承受的最大剪切载荷；两个耳片之间的开档宽度，决定了能连接多厚的连杆端头。安装的时候要注意，套筒套入轴之前要把轴面和套筒内壁的毛刺清理干净，紧定螺钉的端头最好做个凹坑或者配铜垫，避免顶伤轴面后期拆不下来；铰接销穿入之前要在销面涂少量润滑脂，减少转动时的磨损，销的两端要装轴用弹性挡圈或者开口销限位，防止设备运行时销子窜出脱落造成传动故障。

　　这类结构看起来简单，但是在很多连杆传动机构里是必不可少的基础连接件，建模的时候不能只画外形，要把各个配合面的公差、安装预留的间隙都考虑进去，不然画出来的模型看着没问题，实际加工装配的时候就会出现各种干涉、装不上、转动卡滞的问题。比如之前做小型包装机的推料连杆机构时，一开始没注意耳片和套筒连接根部的圆角，做出来的零件在连续往复运动一周左右就出现了根部裂纹，后来把根部圆角加大到R2，同时把耳片的厚度从4毫米加到5毫米，就解决了断裂的问题；还有一次是套筒上的顶丝孔开的位置太靠近套筒端面，拧紧紧定螺钉的时候把套筒端面撑变形，导致套筒和旁边的轴套摩擦卡滞，后来把顶丝孔调整到套筒轴向的中间位置，就再也没出现过这个问题。
