双轮凸台矩形安装基座结构设计

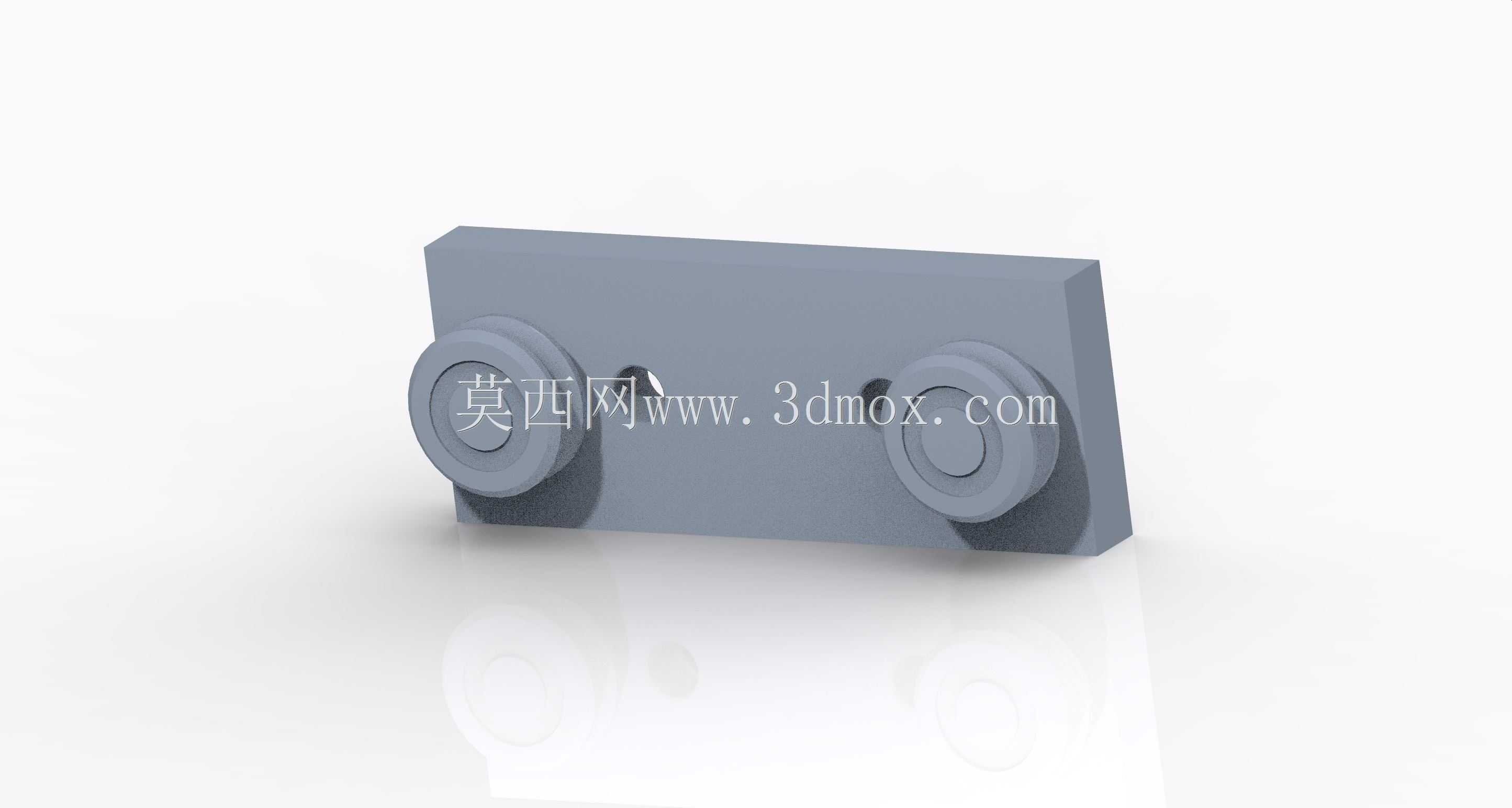

　　这类双轮凸台结构的矩形安装基座，在轻工输送线的侧边导向工位、小型工装的定位支撑模块里应用十分普遍，很多时候会作为从动轮的承载安装座，配合张紧结构完成皮带、窄型输送条的导向承托，避免输送过程中带体出现跑偏、下垂的问题。从实际使用场景来看，这类零件大多安装在设备的机架侧板平面上，不需要额外做复杂的沉台让位，依靠基座本体的矩形平面就能和安装面完全贴合，安装时只需要穿过基座板体上预留的两个光孔，用内六角圆柱头螺钉锁紧即可，安装边界的容错空间比较充足，板体边缘和周边结构预留2mm以上间隙就能完成装配，不会出现和相邻构件干涉的问题。

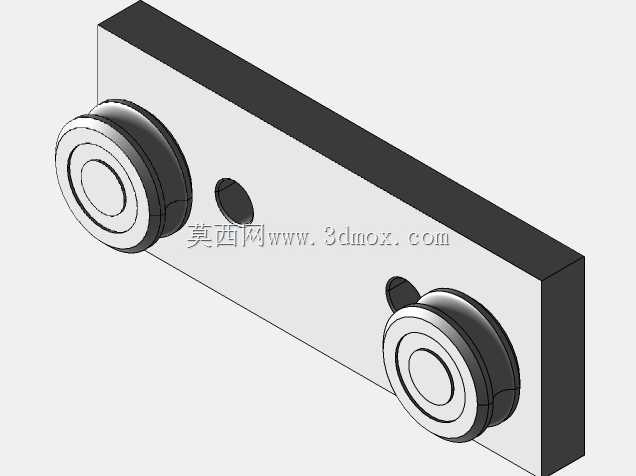

　　从结构设计逻辑来看，基座本体采用等厚度矩形板作为承载基体，没有做多余的减重挖槽，一方面是因为这类零件大多采用POM或者6061铝合金加工，材料本身自重较轻，不需要刻意减重就能满足设备轻量化要求，另一方面完整的平板背面能保证和安装面的接触面积足够大，承受轮组传来的径向载荷时，不会因为局部压强过大出现安装面凹陷、螺钉松动的问题。板体上伸出的两个同轴凸台轮座，是整个零件的核心功能结构，凸台的外径和配套的从动轮内孔采用间隙配合，配合公差控制在H7/h6区间，既保证轮体转动时不会出现径向窜动，又不会因为配合过紧导致轮体卡滞、转动阻力过大。凸台的高度比配套轮体的厚度小0.2mm，安装时轮体贴紧凸台根部的台阶面后，端部加装轴用挡圈就能完成轮体的轴向限位，不需要额外加工轴肩或者加装隔套，能减少装配时的零件数量，降低现场装配的工作量。

　　在实际选型适配的时候，需要重点关注两个凸台的中心距参数，这个尺寸直接决定了配套输送件的跨距，一旦中心距出现偏差，会导致输送带体安装后出现倾斜、张紧力不均的问题，建模时这个尺寸的公差要控制在±0.02mm以内，才能满足装配要求。另外凸台根部和基板连接的位置，做了R0.5的圆角过渡，避免直角连接处出现应力集中，在设备长期运行承受交变载荷的时候，不会出现根部断裂的问题。板体上的安装孔位，中心到板边的距离统一取螺钉公称直径的2.5倍，既保证螺钉锁紧时有足够的扳手空间，又不会因为孔位太靠近边缘导致板体受力开裂。

　　从功能特性上来说，这个结构没有集成复杂的调节功能，属于固定式的安装承载构件，适合用在不需要频繁调整轮组位置的固定导向工位，相比带腰型孔的可调式安装座，这种固定式结构的刚性更好，承受冲击载荷的时候不会出现位置偏移，运行稳定性更强。在输送线的进料端、出料端的侧边导向位置，这类基座往往成对对称安装，两个轮体之间形成导向通道，让工件能沿着预定轨迹输送，不会出现偏移卡料的问题。在小型工装夹具里，这个结构也可以作为滚轮支撑座，承托需要滑动移位的工装板，让工装板能沿着轮体表面平顺滑动，减少移动时的摩擦阻力。

　　建模过程中需要注意，凸台和基板的连接位置要做相切约束，避免加工时出现清根困难的问题，如果是采用CNC铣削加工，圆角半径要和常用的铣刀半径匹配，减少换刀次数，提升加工效率。轮体配合的凸台外圆表面，粗糙度要求控制在Ra1.6即可，不需要做过高的表面处理，既能满足轮体转动的顺滑要求，又不会过度提升加工成本。基板的安装背面不需要做精加工，只要保证平面度在0.1mm以内，就能满足安装贴合的要求，减少不必要的加工工序。
