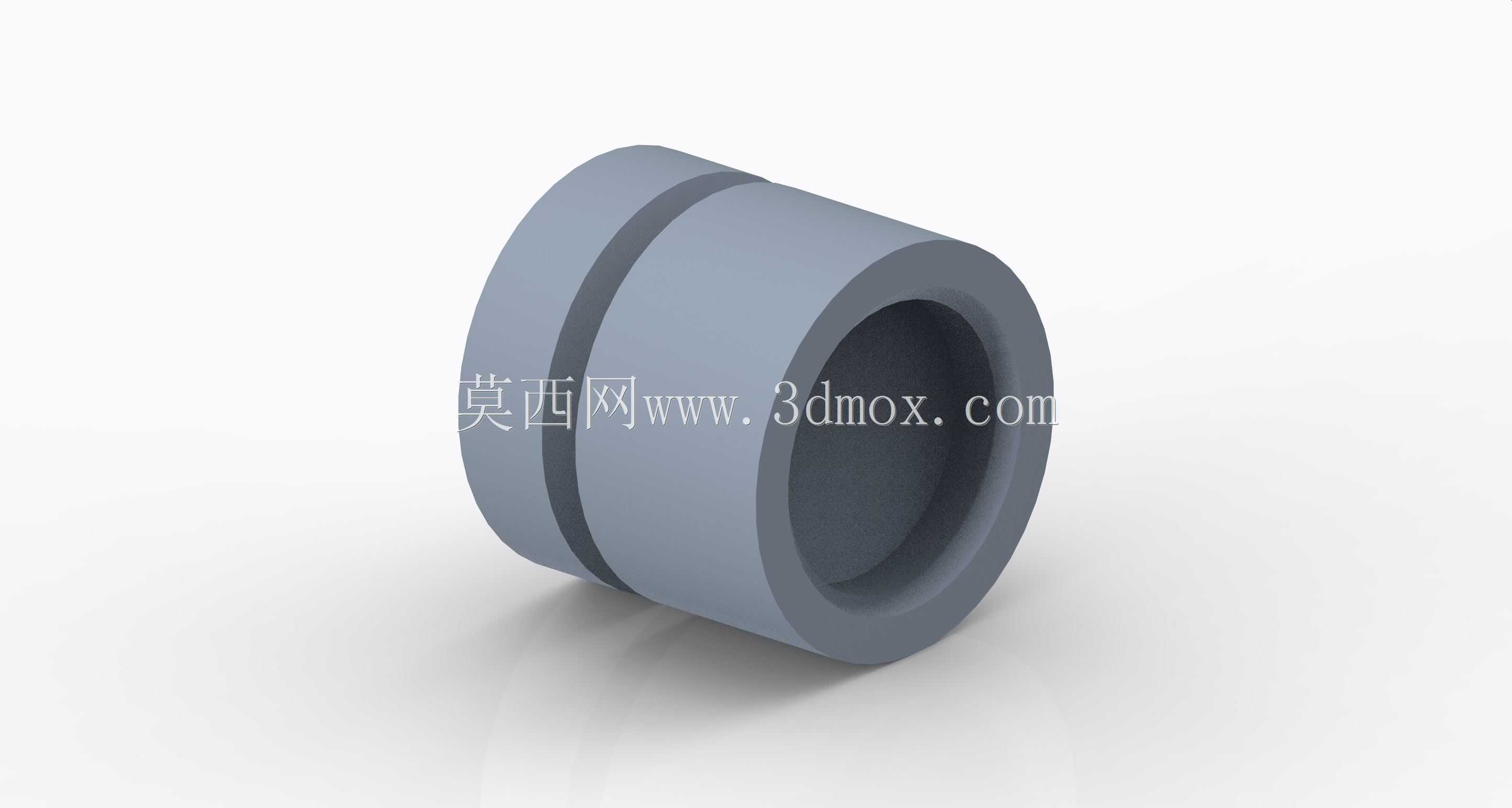

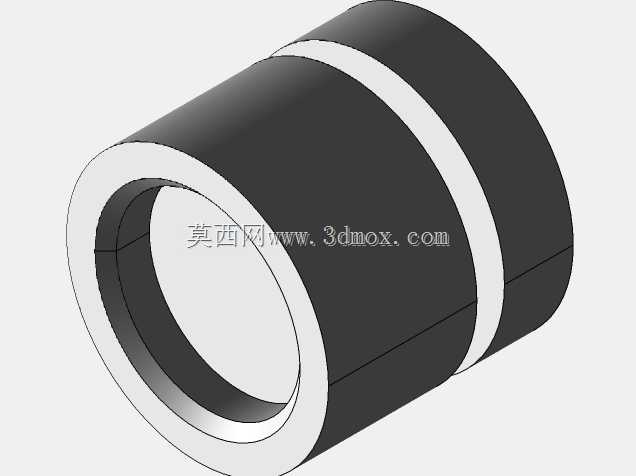

带环形凹槽的空心轴套结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481368
  • 带环形凹槽的空心轴套结构设计
  • 带环形凹槽的空心轴套结构设计
  • 带环形凹槽的空心轴套结构设计

  这类带环形凹槽的空心轴套,在常规的回转类传动场景里应用十分广泛,从普通的轻工输送设备辊筒支撑位,到中小型减速机的输入输出轴定位段,再到农用机械的铰接转动副位置,都能见到同结构零件的身影。它的核心作用是为穿入其内孔的回转轴提供径向支撑,同时通过外壁的环形凹槽实现轴向定位,避免轴系运转过程中出现轴向窜动,相比无槽的光面轴套,不需要额外加装轴用挡圈或者定位套就能完成轴向限位,能减少装配环节的零件数量,降低整机组装的工序复杂度。

  从结构功能上看,该零件整体为同轴回转体结构,内孔为光滑圆柱面,加工时需要严格控制内孔的圆柱度公差,因为内孔要和轴径形成间隙配合或者过渡配合,配合面的粗糙度直接影响轴转动时的摩擦阻力,常规工况下内孔粗糙度一般控制在Ra1.6到Ra3.2之间,既保证转动灵活,又不会因为间隙过大出现径向晃动。外壁的环形凹槽位于套筒轴向的中间偏侧位置,凹槽的宽度和深度是根据配套的定位卡环或者机壳上的定位凸台尺寸匹配设计的,凹槽的两个侧壁需要保证和轴线垂直,这样定位件卡入之后受力均匀,不会出现偏载导致的定位失效。套筒的两个端面都做了微小的倒角处理,一方面是去除机加工产生的毛刺,避免装配时刮伤配合件的表面,另一方面也能在压装机壳孔的时候起到导向作用,减少压装过程中的卡滞问题。

  设计这类零件的时候,首先要明确安装边界的尺寸约束:如果是安装在机壳的预制孔内,套筒的外径要和机壳孔形成过盈配合,过盈量的选择要根据材质来定,比如采用锡青铜材质的时候,过盈量控制在直径尺寸的0.5‰到1‰之间,既能保证压装后不会出现松转,又不会因为过盈量太大导致内孔收缩变形,影响和轴的配合间隙;如果是采用工程塑料比如尼龙或者聚四氟乙烯材质做自润滑轴套,过盈量可以适当放大到1‰到2‰,因为塑料材质有一定的弹性变形能力,压装后能自行回弹补偿尺寸偏差。内孔的尺寸则要根据配套轴的直径来确定,常规无油润滑的工况下,配合间隙取轴径的1‰到2‰,如果是有润滑油润滑的工况,间隙可以适当放大,保证润滑油能在配合面形成均匀的油膜。环形凹槽的位置尺寸需要结合整个轴系的轴向尺寸链来计算,要保证轴安装到位后,轴上的受力点和轴套的支撑宽度中心尽量重合,避免出现悬臂支撑的情况,降低轴运转时的弯曲应力。

  在实际选型应用的时候,还要考虑工况的载荷特性:如果是承受径向冲击载荷的场景,比如冲压设备的送料辊轴套,套筒的壁厚要适当加厚,材质选择强度更高的铸锡青铜或者粉末冶金材料,避免冲击载荷下套筒出现变形开裂;如果是轻载高速的场景,比如小型电机的输出轴支撑,套筒壁厚可以适当减薄,选择自润滑性能更好的含油粉末冶金材质,不需要额外加注润滑油就能长时间运转,减少设备的维护频次。另外还要注意安装时的压装方式,不能直接敲击套筒的端面,要采用专用的压套工具,均匀施压在套筒的对应端面上,避免压装过程中套筒出现倾斜,导致内孔和轴的同轴度超差,出现轴转动卡滞、磨损加快的问题。

  很多新手在建模这类零件的时候,容易忽略凹槽处的应力集中问题,直接把凹槽的侧壁和外圆面做成直角过渡,实际上在载荷较大的工况下,直角位置很容易出现应力集中导致的裂纹,所以在设计的时候,凹槽的两个底角位置要做微小的圆角过渡,圆角半径不需要太大,一般取0.2到0.5毫米即可,既能有效降低应力集中系数,又不会影响定位件的卡装到位。还有内孔和端面的垂直度公差也要合理控制,因为套筒压入机壳之后,端面往往会作为轴上其他零件的定位基准面,如果垂直度超差,会导致轴上的齿轮、带轮等传动件出现偏摆,影响传动的平稳性,加剧传动件的磨损。
