Creo练习用带槽异形机械基座结构

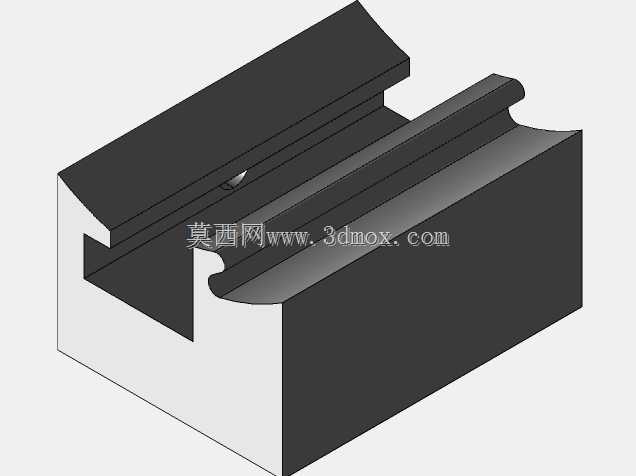

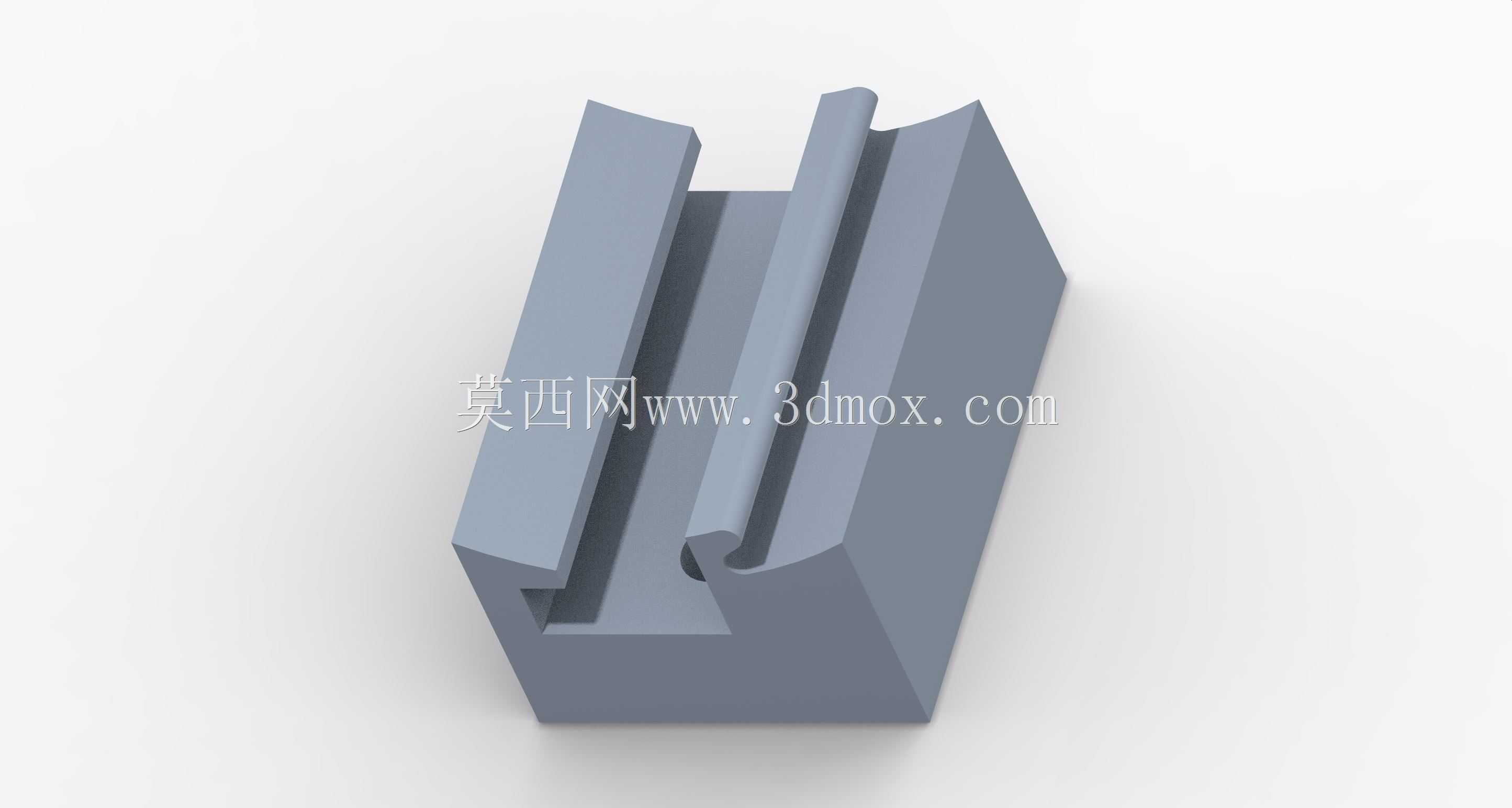

　　这类带多组导向槽的块状构件，在轻工自动化输送线、小型工装夹具定位单元里十分常见，日常做结构设计时，经常会遇到需要在同一块基座上集成不同导向限位功能的需求，这个构件的设计逻辑刚好贴合这类实际工况的设计思路。从结构上看，构件主体为实心矩形块基体，一侧开设通长的开口矩形槽，槽体两侧壁做了等厚处理，槽底与基体底面保持平行，这类槽通常用来嵌入平带输送的侧边挡条，或是作为直线滑动的小型滑块的行走轨道，槽口的两处边角做了小圆弧过渡，避免装配时刮伤配套零件的表面镀层，也能减少应力集中，避免长期受侧向力时槽口出现崩裂。另一侧的半开放圆弧槽与相邻的凸起圆柱导轨是配套设计的，圆弧槽的曲率半径和凸起圆柱的半径保持一致，

　　二者的中心距严格控制在滑动配合的公差范围内，这类结构一般用来做圆柱导杆的侧向承托，或是作为圆皮带的行走导向槽，凸起的圆柱导轨既可以作为独立的滑动导向面，也能和相邻的圆弧槽配合，对装入的圆柱类零件形成三面限位，减少额外的压块固定零件。构件的两端面都做了内凹的圆弧切口，切口的圆心与对应侧槽体的中心重合，这个设计不是单纯的造型处理，实际应用中是用来避让端部安装的轴承座或是端盖固定螺丝，避免装配时基座端面和紧固件发生干涉，同时也能减少基座整体的重量，在不降低结构强度的前提下减少材料用量。做这类零件的三维建模时，首先要确定基体的整体长宽高基准，先绘制基体的矩形草图拉伸成实体，之后分别绘制两侧槽体的截面轮廓，注意矩形槽的拔模斜度要控制在0.

　　5度以内，避免和配套滑块出现卡滞，圆弧槽的轮廓要和凸起圆柱的轮廓做相切约束，保证二者衔接处没有台阶。建模过程中要注意所有槽体的深度方向尺寸都要从基体的安装基准面开始标注，避免加工时出现基准不统一导致的尺寸偏差，所有的棱边倒角要区分安装边和非安装边，安装配合面的倒角要控制在C0.5以内，非配合面的倒角可以适当放大到C1，去除加工毛刺即可。这类构件的安装边界一般是通过基体底面的四个沉头孔固定在设备的安装平台上，沉头孔的位置要避开内部槽体的区域，避免打孔时打穿槽壁导致结构失效，安装时底面的平面度要求控制在0.02mm以内，保证槽体和导轨的直线度不会因为安装面不平出现扭曲。实际应用中，这类集成了多种导向结构的基座，

　　相比多个独立零件拼接的导向组件，装配误差更小，整体刚性更好，在小型自动化设备的送料机构、工装的滑动定位单元里，能有效减少装配调试的工作量，同时降低后期维护时零件错位的概率。设计这类零件时还要考虑材料的选择，一般如果是作为轻载导向使用，可以选用6061铝合金做阳极氧化处理，重量轻且耐磨，如果是重载工况下使用，则要选用45号钢做调质处理，槽体和导轨面做淬火处理提高表面硬度，延长使用寿命。建模时还要注意配合面的公差设置，滑动配合的面要留0.02-0.05mm的间隙，根据使用的材料不同适当调整，铝合金材质的间隙可以稍大，钢材的间隙可以适当缩小，避免温度变化时出现热胀卡滞的问题。
