带侧装法兰的空心轴类机械零件结构

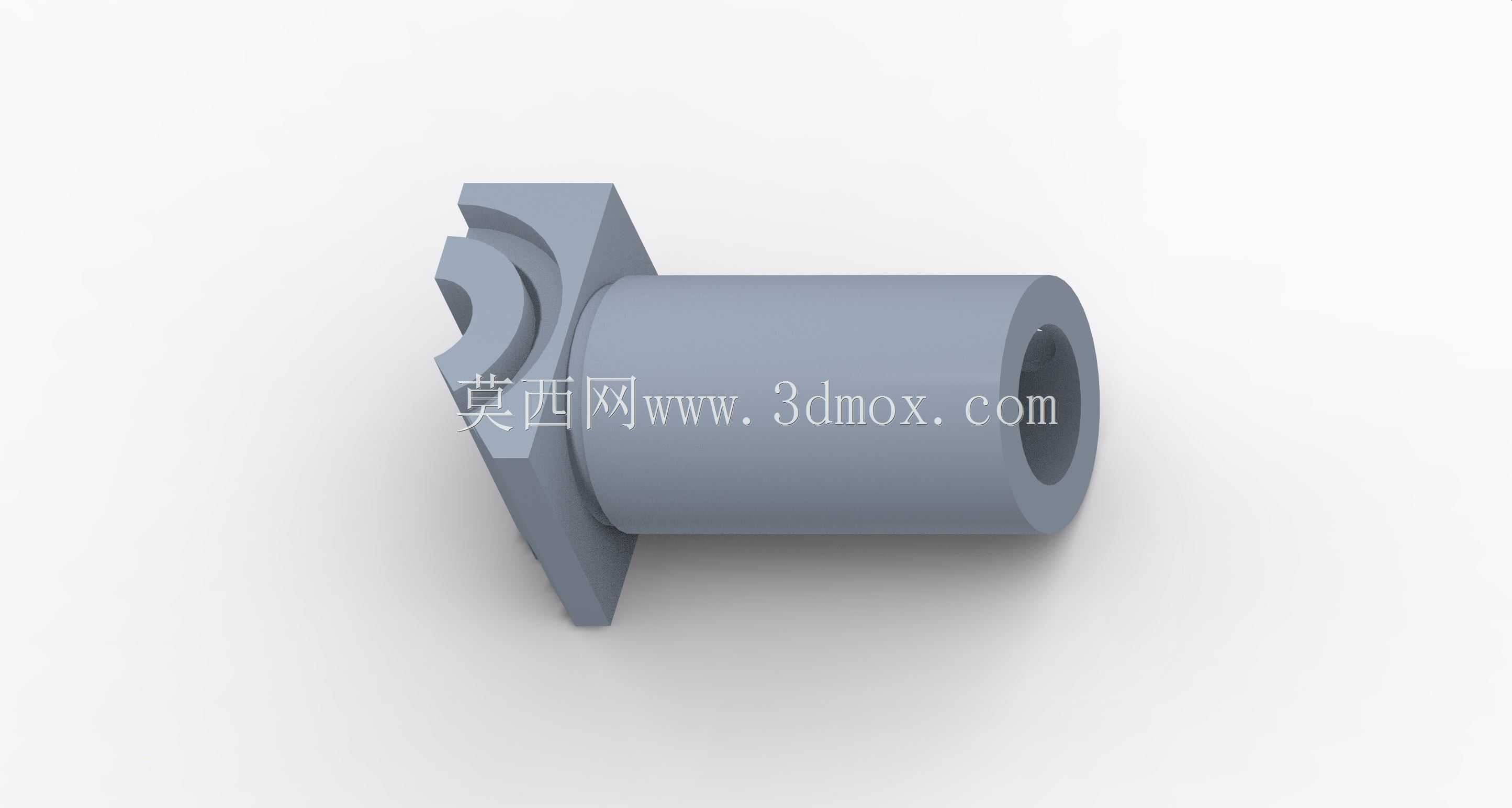

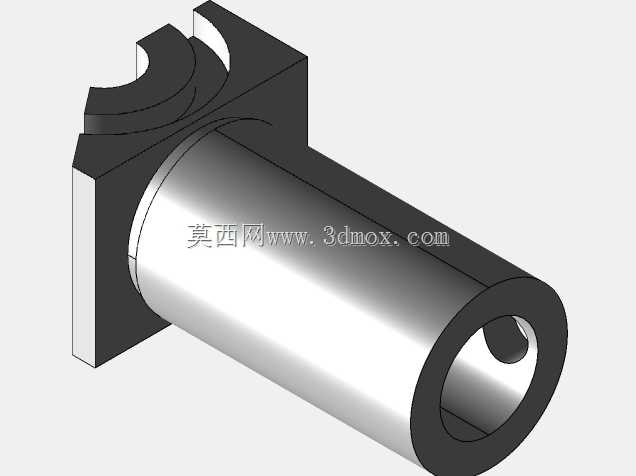

　　这类带侧装法兰的空心轴构件，在流体输送管路配套、小型执行机构输出端、低压气动回路的终端连接位都有广泛应用，日常做设备改造时经常能碰到类似结构的替换需求。从结构功能来看，主体空心筒段是核心的通流或者穿装通道，内壁的光滑圆柱面可以直接作为介质流道，也能穿装拉杆、线缆这类需要从轴中心走线的部件，避免管线外露被剐蹭损坏。侧置的法兰安装边是整个零件的固定承载位，法兰上预留的弧形缺口不是加工失误，是特意做的快装让位结构，现场安装时不用完全拧下配套的锁紧螺母，只要把螺母松到足够间隙，对准缺口就能把零件卡进安装位，再拧紧螺母即可完成固定，比整圈封闭法兰的安装效率高不少，特别适合需要频繁拆装维护的工位。

　　设计这类零件的时候，首先要确认空心段的内径通流能力或者穿装间隙，比如走压缩空气的话，内径要匹配回路的流量需求，避免通径过小造成压损过大；穿装传动轴的话，内壁和穿装轴之间要留0.1-0.3mm的间隙，防止热胀后出现卡滞。法兰侧的安装面平面度要控制在0.05mm以内，不然锁紧后会出现应力集中，长期受振动的话容易在法兰和筒体的连接根部产生疲劳裂纹，建模的时候特意在连接位置做了R2的圆角过渡，就是为了分散应力集中点，提升零件的抗疲劳寿命。

　　从安装边界来看，主体筒段的外圆是圆柱面，装配时可以插入配套的基座安装孔内，起到径向定位的作用，插入深度要比法兰厚度大3mm以上，保证径向定位的稳定性，避免悬臂过长出现晃动。法兰侧的两个安装位中心距要和配套基座的螺孔中心距严格对齐，弧形缺口的宽度要比配套螺栓的大径大1mm，保证安装时能顺利卡入，同时缺口的圆弧端要做倒钝处理，避免划伤螺栓表面的防锈层。零件的轴向总长度要根据安装位的空间来定，伸出法兰端面的筒段长度不能超过配套对接件的配合深度，不然会出现两个对接件贴不严的情况，造成泄漏或者连接松动。

　　实际建模过程中，这类零件要注意几个容易出错的细节：一是空心筒段的壁厚要均匀，不能出现局部壁厚过薄的情况，尤其是和法兰连接的位置，壁厚要比筒段主体厚1.5mm以上，保证连接强度；二是法兰上的弧形缺口位置要和安装时的锁紧方向匹配，不能出现装反后缺口无法对准螺栓的情况；三是所有外露的棱边都要做0.2mm的倒角，既可以去除加工毛刺，也能避免安装时划伤操作人员。这类零件一般采用铝合金或者工程塑料加工，铝合金材质的话适合有一定强度要求、温度稍高的工况，工程塑料材质适合有耐腐蚀要求、重量要求轻的工位，加工时筒段的外圆和内孔要保证同轴度在0.03mm以内，不然穿装后会出现偏心，转动或者通流时产生异常振动。在做装配验证的时候，要先把零件插入基座孔，检查径向间隙是否均匀，再卡入法兰固定螺栓，逐步拧紧对角的螺栓，不要单颗一次拧死，防止法兰受力不均出现翘起，拧紧后用手晃动筒段，确认没有径向窜动再接入后续的管路或者传动部件。
