带内部支撑结构的圆筒形机械构件

　　这类带内部支撑的圆筒形构件，在轻工输送、小型动力传动、物料导流类设备中十分常见，日常做结构设计时经常会碰到类似的功能需求。从实际使用场景来看，这类构件常作为小型设备的端部连接座、轻质物料的导流筒衬套、或是低速转轴的防护支撑套使用，因为内部做了十字交叉的支撑筋结构，相比同壁厚的光面空心圆筒，抗径向挤压、抗端面冲击的能力能提升40%以上，同时整体重量比实心圆柱结构降低60%左右，非常适合对自重有严格要求的便携设备、小型自动化工位的配套结构使用。

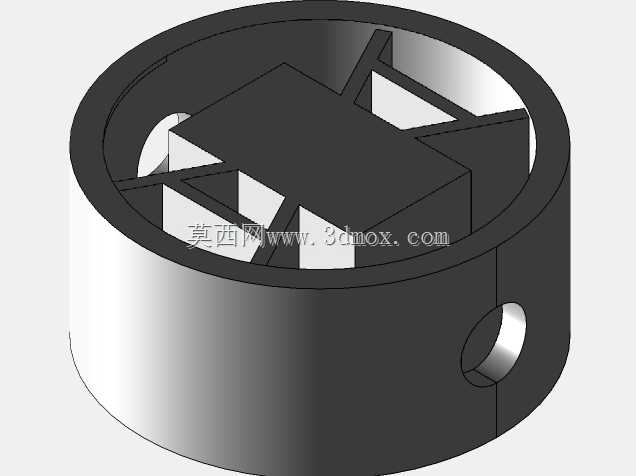

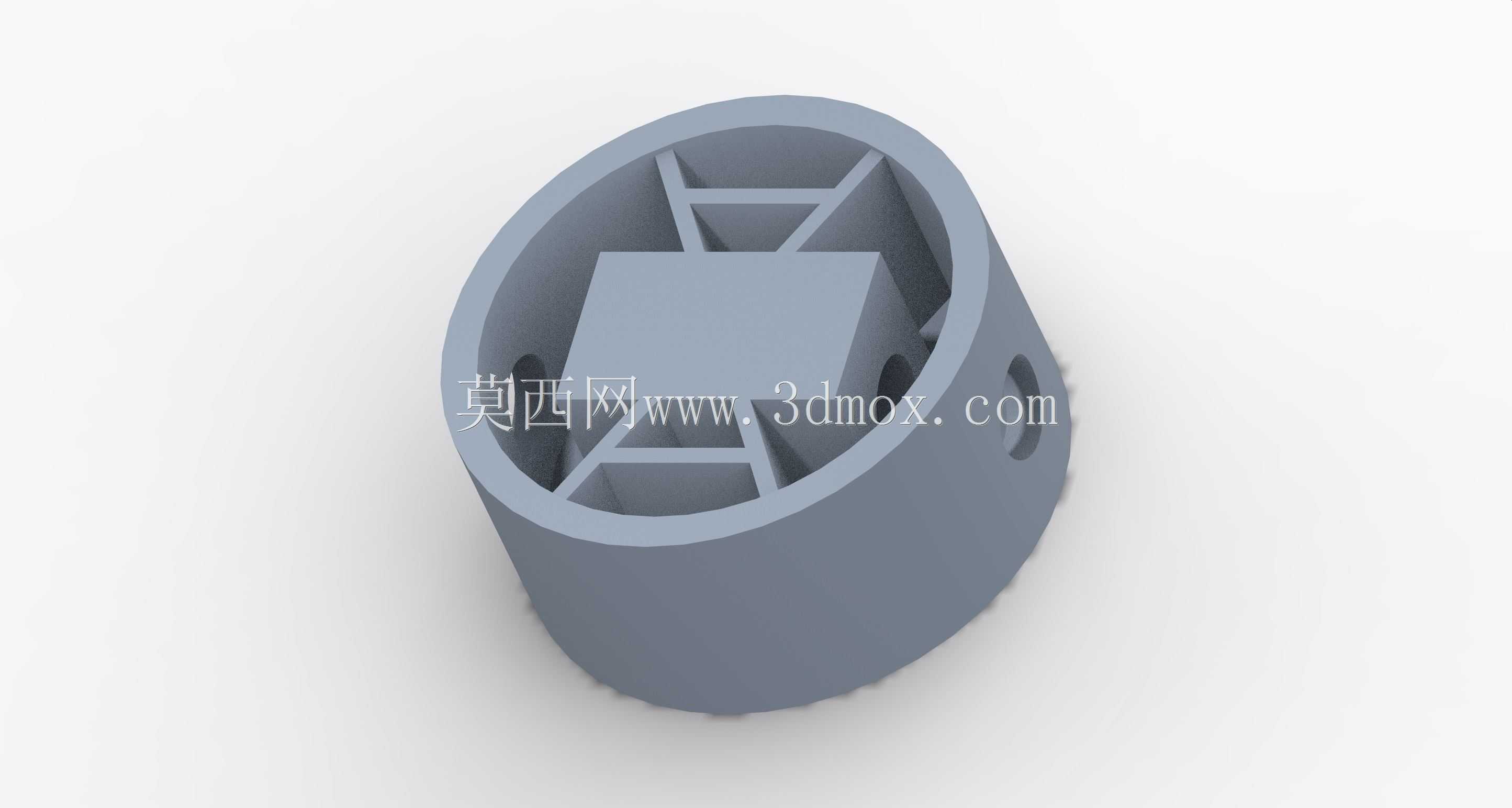

　　从设计思路上拆解这个构件，首先要明确它的核心受力方向：日常工况下，筒壁外侧会承受相邻装配件的周向抱紧力，筒的端面会承受轴向的装配压紧力，内部的方形安装位需要匹配对应规格的方形传动块或是方形嵌件，所以内部的支撑筋并非随意布置——四条筋分别对应方形安装位的四个边中点，既可以把方形安装位受到的扭矩直接传导到外侧筒壁，避免方形孔位受力开裂，又能在筒壁内部形成均匀的支撑网格，防止薄壁圆筒在注塑或是3D打印成型时出现圆度超差的问题。筒壁侧面预留的两个对称小孔，是为了穿装锁紧顶丝，当内部装入方形嵌件后，顶丝可以直接顶紧嵌件侧面，防止传动过程中嵌件和筒体出现相对转动，这类细节是实际装配中必须考虑的，很多新手建模时容易遗漏这类安装工艺孔，导致后续出加工图纸时才发现装配没有锁紧点位。

　　再看尺寸与安装边界的设计逻辑，这类构件的外径通常根据安装位的内孔尺寸做基孔制配合，一般选取h7的公差带，保证装入对应安装座时不会出现过松晃荡或是过紧压装变形的问题；筒体的轴向长度要比安装座的配合孔深度短0.2到0.5毫米，避免装配时两端面被顶住导致装不到位；内部的方形安装位要根据配套的方形轴做公差设计，通常取H8的间隙配合，方便装配时顺利插入，同时不会因为间隙过大导致传动回程差超标。内部支撑筋的厚度一般取筒壁厚度的0.8倍，筋的根部做0.5到1毫米的圆角过渡，避免应力集中导致受力时筋位断裂，同时也能优化注塑成型时的材料流动，减少缩痕、缺料的成型缺陷。筒壁外侧的粗糙度一般取Ra3.2即可满足普通装配需求，如果是作为转动衬套使用的话，配合面粗糙度需要提升到Ra1.6，同时可以在筒壁上预留油槽点位，方便加注润滑脂降低转动磨损。

　　实际选型应用时，要根据具体工况调整参数：如果是用于有腐蚀环境的设备，比如食品输送工位的导流衬套，就要把材质换成聚丙烯或是304不锈钢，对应的筋厚可以适当增加10%，因为塑料和不锈钢的弹性模量和普通碳钢有差异，调整筋厚可以保证整体刚性达标；如果是用于高速转动的工况，就要在建模时做动平衡校验，保证内部支撑筋的重量分布均匀，避免高速转动时出现离心振动。很多初学者做这类圆筒支撑结构时，容易把支撑筋做的过厚，反而导致成型时外壁出现缩坑，或是把筋位直接连到筒壁端面，导致端面装配时出现干涉，这些都是实际生产中踩过的坑，建模时就要提前规避。另外筒壁上的顶丝孔位置要避开内部支撑筋的位置，否则攻丝时会碰到筋位，导致顶丝无法拧到设计深度，起不到锁紧作用，这类细节在三维建模阶段就要做干涉检查，不要等到零件加工出来才发现孔位和内部结构冲突，造成加工件报废。
