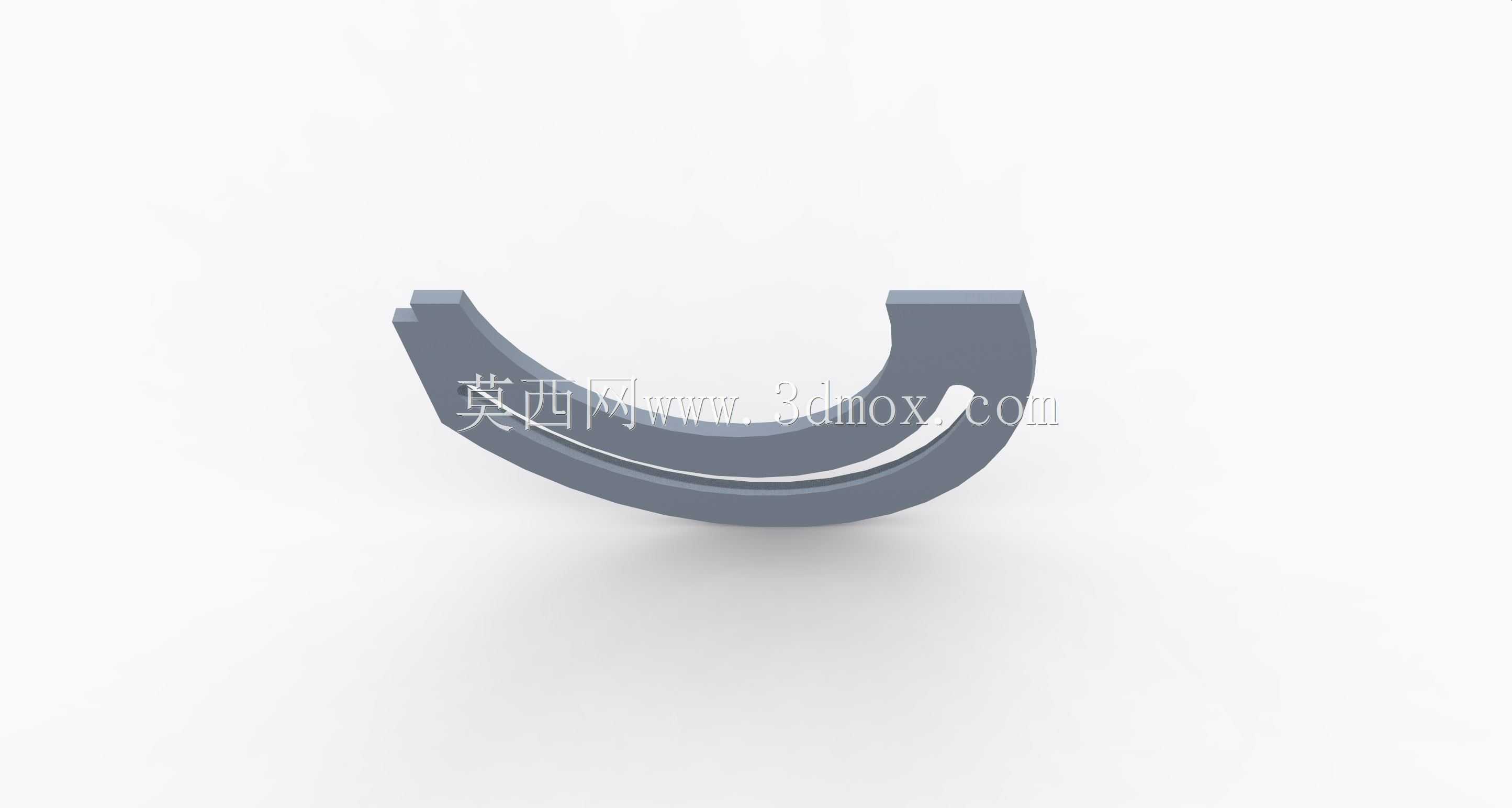

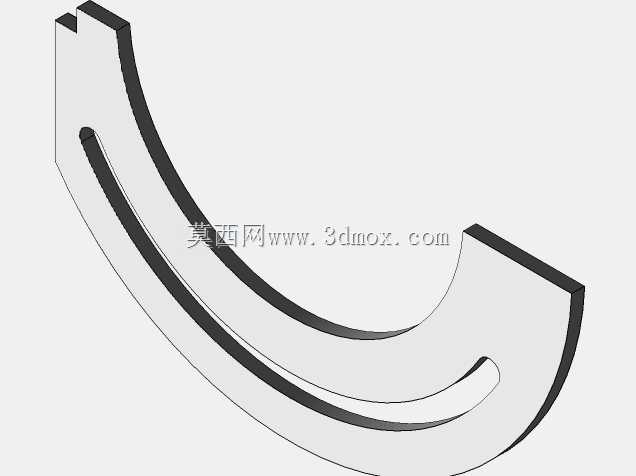

C型半圆弧卡扣式机械限位构件

　　这类半圆弧C型构件在轻工输送、自动化装配线的工位定位环节应用十分普遍，常见于盘类零件周转的侧向限位、小型回转工装的行程阻挡场景，区别于整环式抱箍结构，开口式的弧形设计能让零件从侧向直接卡入安装位，不需要从轴端穿套，在设备后期维护更换时能大幅减少拆装工作量，尤其是在已经布设好管线、周边有其他结构遮挡的紧凑安装空间里，这种侧向卡装的结构优势会更明显。从结构功能上看，构件的弧形内曲面是核心工作接触面，建模时需要严格匹配被卡持工件的外圆曲率，曲面的表面粗糙度需要控制在合理区间，既要保证卡入后不会出现径向窜动，也要避免接触面压应力过大刮伤工件表面；构件两端的凸起挡边是主要的受力承载部位，在承受轴向冲击力的时候，挡边的根部是应力集中的高发区域，

　　设计时需要做合理的圆角过渡，不能直接采用直角衔接，否则在反复冲击载荷下很容易出现根部断裂的失效问题。设计这类构件的时候，首先要明确被限位工件的实际外径公差，不能直接按标称直径做等径配合，需要根据工件的材质、表面处理工艺预留合适的配合间隙，比如针对表面做喷塑处理的回转件，间隙要比普通冷轧钢工件放大0.1到0.2毫米，避免涂层厚度导致卡装过紧；其次要核算构件的开口宽度，开口尺寸要比被卡工件的直径小1到2毫米，依靠构件自身的微量弹性变形实现卡紧，同时开口处要做导入倒角，方便工件卡入时的导向，不会出现对位卡顿的问题。从安装边界来看，这类构件的背部通常会设计沉头安装孔或者焊接定位台，用来固定在设备的机架立板或者型材支架上，

　　建模时需要注意安装孔的位置要避开弧形受力面的应力传递路径，不能把安装孔开在弧形段的中间位置，否则会削弱构件的整体结构强度；构件的整体厚度要根据实际承受的冲击载荷来确定，常规轻载工位下厚度在5到8毫米即可满足使用要求，如果是重载冲击场景，除了增加厚度之外，还可以在弧形背部增设加强筋，提升构件的抗变形能力。实际生产中这类构件多采用45号钢或者尼龙材质加工，金属材质的构件需要做表面发黑或者镀锌处理提升防锈能力，尼龙材质的构件多用于需要避免磕碰划伤工件的场景，比如电子元件周转线、食品包装输送线的定位环节，不会对接触的工件表面造成硬损伤。建模过程中要注意弧形段的壁厚保持均匀，避免出现壁厚突变导致的注塑或者热处理变形，

　　两端的挡边高度要高出弧形内表面2到3毫米，刚好能挡住工件的轴向窜动即可，不需要做过高的挡边，否则会增加不必要的材料成本，也会占用额外的安装空间。在装配验证环节，要重点测试构件卡入和拔出的力度，力度过大会导致工件拆装困难，力度过小则起不到限位固定的作用，需要通过调整开口尺寸、弧形面的配合间隙来找到合适的力度平衡点，同时要验证在设备运行的振动工况下，构件不会出现松脱、工件从开口处滑出的问题，必要时可以在开口处增设小型的弹性锁片，进一步提升卡持的可靠性。
