直线导轨安装基座结构件

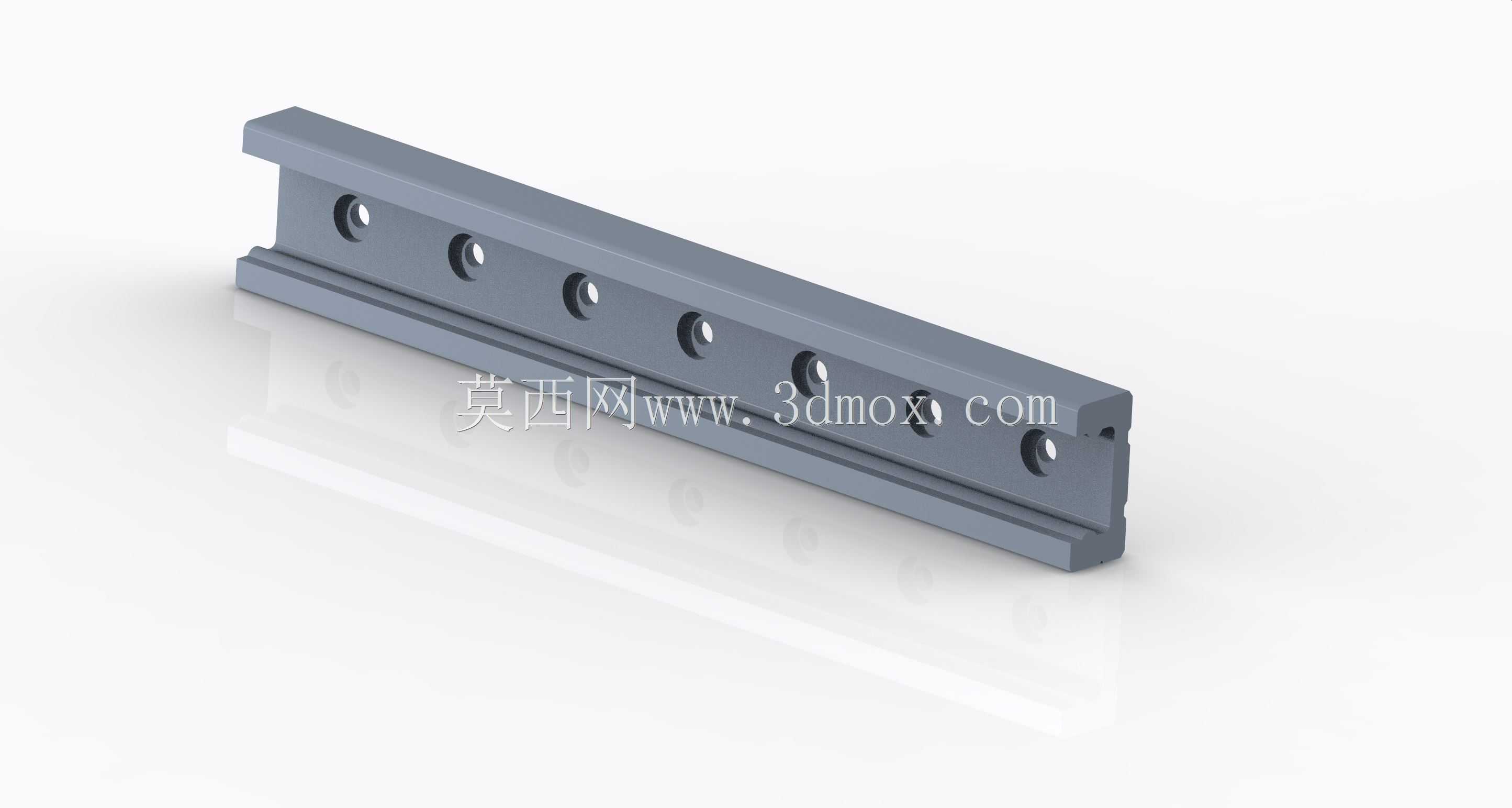

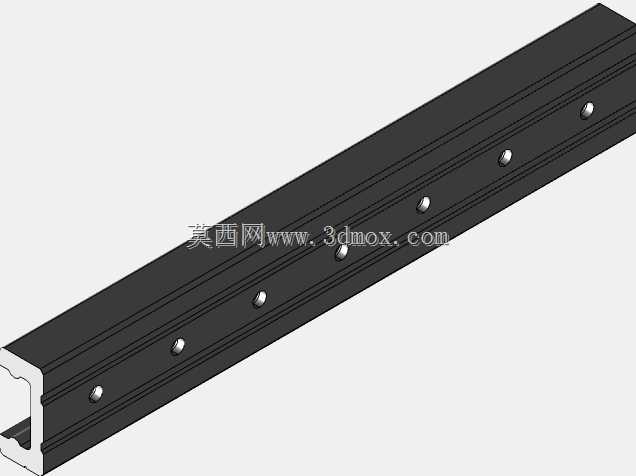

　　这款长条形导向安装基座，是直线运动副里的核心承载基体，日常在数控加工中心的进给轴、自动化生产线的滑移工位、精密检测设备的平移模组里都能见到它的身影，主要作用是为滑动块提供连续、平直的运行基准，同时承担运动过程中的径向、轴向载荷，保证运动部件的行进精度不会因为受力偏移出现偏差。从结构设计来看，整体采用等截面长条形布局，主体截面为带双侧限位凸台的工字型变体，两侧的凸台刚好形成滑块滚动体的滚道安装基准面，不需要额外加装导向条就能限制滑块的侧向窜动，减少了装配时的调整工序。基座上沿长度方向等距排布了多个沉头安装孔，孔位的间距经过公差匹配，刚好适配常用规格的内六角安装螺栓，沉头深度设计时预留了螺栓头的完全容纳空间，

　　安装后螺栓头不会突出基座上表面，避免和滑块运行路径产生干涉。基座的两个端面做了小尺寸的倒角处理，既可以去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能在多段导轨拼接时起到导向导入的作用，降低拼接对齐的难度。设计这类基座的时候，首先要确认的是安装边界条件：基座底面为完全贴合的安装基准面，平面度公差需要控制在每米长度0.02mm以内，否则锁紧安装螺栓后基座会产生形变，直接影响滚道的直线度，进而导致滑块运行卡顿、磨损加快。长度方向的尺寸需要根据设备的有效行程来确定，通常要比滑块的最大运行行程多出两端各1.5倍滑块长度的余量，防止滑块运行到行程端点时脱轨。安装孔的位置要避开基座内部的应力集中区域，

　　孔边到基座侧壁的厚度不能小于螺栓公称直径的1.2倍，避免锁紧螺栓时基座侧壁出现开裂变形。滚道基准面的粗糙度要控制在Ra0.8以下，表面硬度经过淬火处理后达到HRC58-62，保证长期运行下的耐磨性能，不会因为滚动体的反复摩擦出现凹坑、点蚀，延长整体使用寿命。在实际设备装配场景中，这类基座通常会先通过安装孔预固定在设备的安装大梁或者床身上，然后使用百分表沿长度方向打表调整直线度，确认精度达标后再逐个锁紧螺栓，锁紧时要按照从中间向两端的顺序分次拧紧，避免单侧锁紧导致基座产生扭曲形变。如果是长行程场景需要多段拼接，还要保证拼接处的滚道面对齐误差小于0.005mm，拼接缝隙控制在0.02mm以内，防止滑块经过拼接位置时产生卡顿、冲击。

　　这类基座的载荷承受能力和自身的截面惯性矩直接相关，设计时根据设备的额定负载、运动速度来调整截面的壁厚，高速重载场景下会适当增加基座的整体高度，提升截面的抗弯性能，避免高速运动时基座产生共振，影响设备的运行稳定性。日常维护中，只需要定期在滚道面涂抹润滑脂，清理表面积攒的切屑、灰尘，就能保证长期的运行精度，不需要频繁拆解更换。
