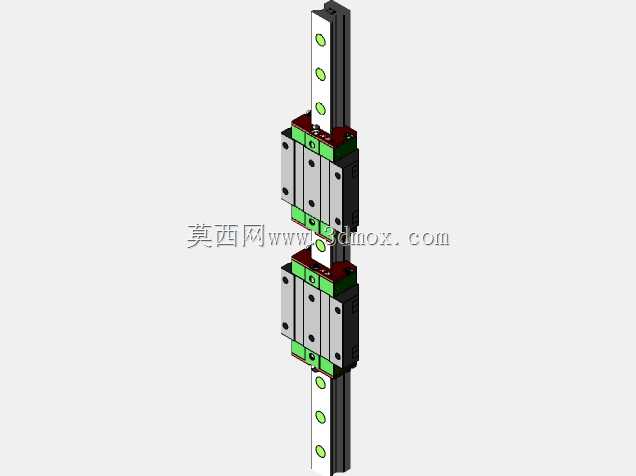

在自动化生产线、数控机床、精密检测设备的直线运动单元里,这类双滑块配置的滚动直线导轨是承担高精度导向与负载承载的核心部件,区别于单滑块导轨的单点受力局限,双滑块的排布方式能在长行程运动中更好地抵消倾覆力矩,尤其适合滑台搭载多工位执行元件、负载重心偏离导轨安装基准面的工况,比如点胶设备的Z轴升降模组、PCB分板机的X向移动平台,都能依靠这种双滑块结构获得更稳定的运动刚性,避免运动过程中出现滑块卡滞、精度漂移的问题。从结构设计逻辑来看,这套导轨组件采用的是四列圆弧接触式滚道设计,滚动体在导轨与滑块的滚道之间形成闭环循环,滑块两端的返向器负责将运行到端部的滚动体导流回承载滚道,端盖位置集成的密封胶条可以阻挡加工过程中产生的切屑、切削液、
粉尘进入滑块内部的滚道区域,避免滚动体出现磨粒磨损,延长部件的维护周期。导轨本体的安装基准面做了精磨处理,侧面的定位边可以在装配时直接靠紧安装基座的定位面,不需要反复打表调整导轨的直线度,能大幅缩短设备的装配调试周期,导轨上的安装孔采用沉孔设计,装配后内六角螺栓的头部完全沉入孔内,不会突出导轨表面干涉滑块的运行路径。滑块的安装面同样预留了标准的螺纹安装孔与定位销孔,既可以通过螺栓直接锁紧负载连接板,也能打入定位销实现重复定位精度的保持,避免长期往复运动后负载连接板与滑块之间出现位置偏移。在实际选型应用中,这类导轨的安装边界需要重点关注几个尺寸:首先是导轨的总长度要比设备的有效行程多出至少两个滑块长度加两端安全余量的尺寸,
防止滑块运行到行程端部时脱离滚道;其次是两根平行导轨安装时的跨距要根据负载的倾覆力矩大小核算,跨距过小会降低整体的抗扭刚性,跨距过大则会提升两根导轨平行度的装配难度,通常平行导轨的安装公差需要控制在每米0.02mm以内,才能保证滑块运行时无卡顿、预紧力不出现异常波动。滑块的预紧等级可以根据设备的精度需求选择,轻预紧等级适合搬运、输送类对精度要求不高的工况,运行阻力更小,中预紧和重预紧等级则适合数控机床、精密检测设备这类对刚性和重复定位精度要求高的场景,但预紧力过大会提升滑块的运行阻力,加快滚道的磨损,需要根据实际负载情况匹配对应的预紧值。另外在装配过程中,导轨的固定螺栓需要按照从中间向两端的顺序逐步锁紧,
避免导轨在锁紧过程中产生弯曲变形,安装完成后需要推动滑块沿全行程移动,检测全程的阻力是否均匀,有没有局部卡顿的点位,如果出现阻力突变的情况,需要检查导轨的安装直线度、螺栓锁紧力矩是否均匀、滑块内部有没有进入异物。这类导轨组件相比传统的滑动导轨,摩擦系数仅为滑动导轨的1/50左右,动态响应速度更快,低速运行时不会出现爬行现象,能实现微米级的进给精度,同时因为滚动摩擦的磨损量极小,正常维护条件下的使用寿命远高于滑动导轨,在各类需要直线往复运动的机械设备中都有广泛的应用场景,小到3D打印机的运动轴,大到大型龙门加工中心的横梁移动导轨,都能看到这类结构的应用。
