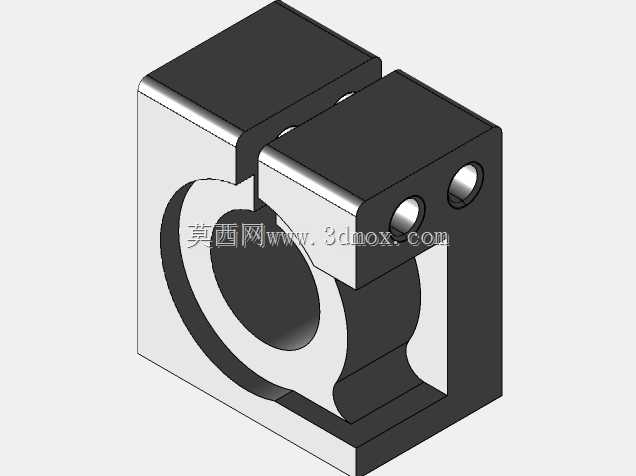

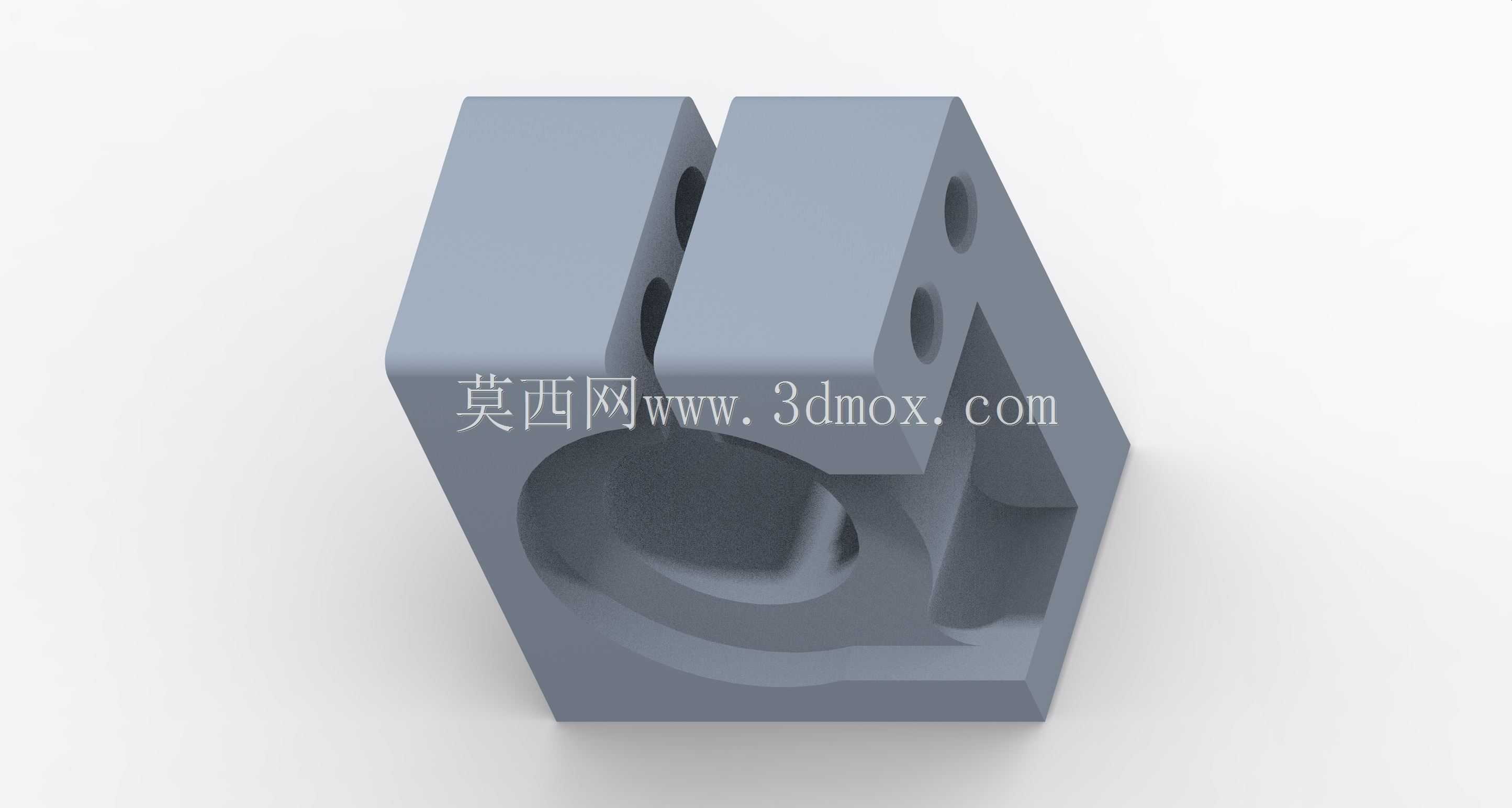

带双凸耳半圆槽异形机械支撑块结构

　　这类异形支撑块结构，在非标自动化设备的工装夹具、小型专用机床的定位模组里应用十分普遍，很多做精密组装、小型零件铣削加工的工位上，都能见到类似结构的零件作为定位基准或者承载基座。从实际使用场景来看，这类零件往往承担着两个核心作用，一是作为承载基体，给上方的执行元件比如小型气缸、定位销座提供稳定的安装基准，二是通过自身的型面结构，对被加工或者被组装的工件进行侧向限位，避免工件在作业过程中出现位移偏差。

　　从结构设计的思路来看，这个零件的主体采用方块式基体，主要是为了保证整体的刚性，方块结构在毛坯下料阶段就可以直接选用方钢型材，减少前期的粗加工余量，降低加工成本。基体上方开出的通槽，是为了给配套的活动压块预留运动空间，双凸耳的设计则是为了安装铰接销轴，让压块可以绕销轴实现小角度的摆动，完成对工件的夹紧或者松开动作。凸耳上加工的同轴通孔，对位置精度有一定要求，两个孔的同轴度公差一般要控制在0.02mm以内，否则销轴穿入后会出现卡滞，影响压块的摆动灵活性。

　　基体正面加工的大直径半圆槽，并不是单纯的减重设计，这个型面主要是为了适配圆柱形工件的外轮廓，当圆柱形工件放置到工位上时，半圆槽可以和工件外圆形成面接触，相比点接触或者线接触的定位方式，接触面积更大，定位稳定性更好，也能减少工件表面的压痕损伤。半圆槽旁侧的内凹空腔，一方面是为了避让工件上突出的轴肩或者附属结构，避免装配时出现干涉，另一方面也能减少零件的整体重量，降低设备运动模组的负载，如果这个支撑块是安装在直线导轨的滑台上，轻量化的结构还能提升滑台的运动响应速度。

　　从安装边界来看，这类零件的底部一般是精磨的平面，作为安装基准面，安装时会通过基体上预留的沉头孔，用内六角螺栓固定在设备的安装板上，底部平面的平面度公差一般控制在0.01mm以内，保证安装后不会出现倾斜。零件的整体外形尺寸属于小型机加工件范畴，长宽高尺寸一般控制在100mm区间内，不会占用过多的设备安装空间，适合在紧凑的工位布局里使用。

　　在加工工艺的考量上，这类零件的粗加工会先铣出六个基准面，保证各面的垂直度和平行度符合要求，之后再进行槽、孔的精加工，凸耳上的销孔因为有同轴度要求，一般会在加工中心上采用一次装夹完成两个孔的钻镗加工，避免二次装夹带来的位置误差。半圆槽的加工会采用圆弧插补铣削的方式，最后留0.1mm的余量进行精铣，保证槽面的粗糙度达到Ra1.6的要求，避免和工件接触时刮伤工件表面。

　　实际使用过程中，这类支撑块的材质一般会选用45号钢或者铝合金，根据负载大小选择，如果是承载较大的夹紧力，就选用45号钢并进行调质处理，提升零件的强度和耐磨性，如果是对重量有要求的运动工位，就选用6061铝合金并做硬质阳极氧化处理，提升表面硬度的同时也能起到防锈的作用。零件的边角位置都会做C1的倒角处理，避免安装和维护过程中锋利的边角划伤操作人员，也能去除加工产生的毛刺，避免毛刺脱落进入设备的运动间隙造成卡滞。

　　很多刚接触结构设计的工程师在做这类零件的时候，容易忽略凸耳的厚度设计，凸耳如果太薄，在反复承受夹紧力的过程中容易出现变形甚至断裂，太厚的话又会增加不必要的重量，一般会根据销轴的直径来匹配凸耳厚度，销轴直径如果是8mm，凸耳厚度设计成10mm左右就可以满足强度要求，同时还要在凸耳和基体的连接位置做圆角过渡，减少应力集中，提升零件的疲劳寿命。另外半圆槽的直径尺寸公差一般会按照H7的精度来加工，保证和工件外圆的配合间隙在合理范围内，既不会因为间隙太大导致定位精度不足，也不会因为间隙太小导致工件无法顺利放入槽内。
