多孔异形机械安装定位基座结构

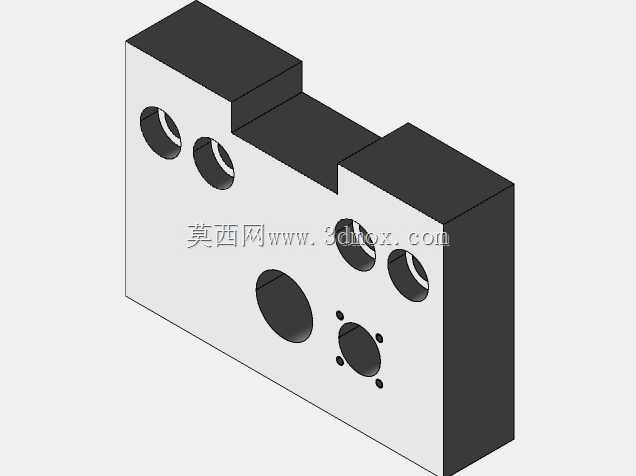

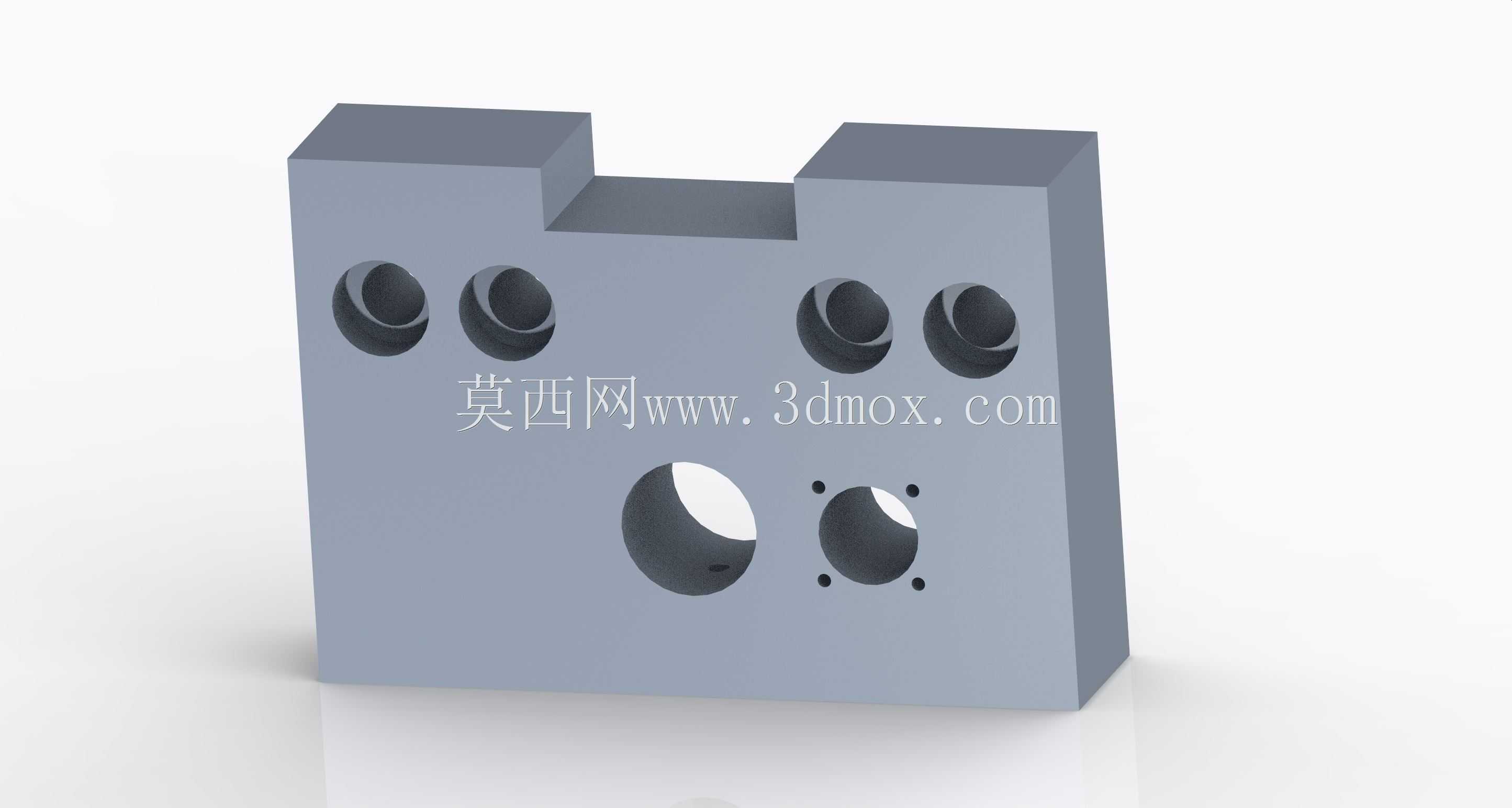

　　这类带多组安装孔的异形块状基座，在工业自动化生产线的工位定位模块、小型专用工装的承载单元里应用十分广泛，日常接触的非标设备中，这类零件往往承担着核心执行元件的定位支撑、相邻功能组件的对接过渡作用，区别于标准型材拼接的安装座，一体铣削成型的块状结构能提供更高的刚性，在承受周期性冲击载荷、频繁启停的工位上，不会出现拼接结构常见的连接松动、定位偏移问题。从结构设计逻辑来看，零件主体采用矩形基体做基础，顶部做对称的凹缺避让设计，这部分结构并非随意切削，主要是为了避开相邻安装组件的突出轮廓，在紧凑的设备安装空间里，能最大限度压缩整体占用尺寸，避免和周边的气动管路、传感器走线、运动部件的行程范围产生干涉，

　　很多初次接触这类零件的设计者容易忽略避让结构的倒角处理，实际加工和装配中，直角凹缺的应力集中位置很容易在夹紧力作用下产生微裂纹，同时装配时也容易刮伤相邻零件的表面涂层。基体上的孔系布局完全围绕功能需求排布，上方两组共四个同轴沉孔，是用于穿装内六角螺栓将基座整体固定在设备底板或者型材框架上的安装孔，沉孔深度刚好能容纳螺栓头部，保证安装后螺栓端面不高出基体上表面，不会影响上方搭载元件的安装平面度；下方左侧的大直径通孔是流体管路或者传动轴的过孔，孔口做了倒角处理，既方便管路或者轴件穿装时的导向，也能去除加工后的毛刺避免划伤密封件或者轴表面；右侧带四个小安装孔的大孔位，是用于安装法兰型轴承、导套或者小型直线轴承的定位孔，

　　周围四个小孔是对应法兰的螺纹安装孔，孔位的位置度公差直接决定了后续搭载的轴类元件运动时的同轴度，建模时需要严格控制孔系之间的相对位置尺寸，避免后续装配出现错位。从安装边界来看，这类基座的底面为完整的精加工平面，平面度要求控制在0.02mm以内，保证安装后和支撑面完全贴合，不会出现翘曲导致的受力不均；整体外形的长宽高尺寸适配常规的小型工装安装空间，侧边的垂直面同样做了精加工处理，可作为安装时的定位基准面，配合定位销使用能实现快速换装时的重复定位精度控制。设计这类零件时，首先要明确所有安装接口的尺寸匹配关系，包括固定用螺栓的规格、过孔需要穿过的元件最大外径、法兰类配件的安装孔位分布，

　　再结合周边部件的运动行程确定基体的外轮廓尺寸和避让结构的位置，建模过程中需要优先建立基准坐标系，将底面和侧边定位面作为坐标基准，所有孔系的位置尺寸都从基准面开始标注，避免累积公差影响最终装配效果；同时要考虑加工工艺性，所有非配合的棱边都要做倒钝处理，内部的安装孔如果是盲孔需要预留足够的攻丝深度和排屑空间，通孔的话要考虑加工时的让刀空间，避免和机床工作台产生干涉。实际应用中，这类基座常被用在小型检测设备的传感器安装工位、气动夹具的支撑座、小型输送线的挡停单元安装座等位置，相比焊接成型的支撑座，一体铣削的零件长期使用不会出现焊接应力释放导致的变形，维护时拆装重复定位精度更高，在有洁净要求的生产场景里，整块材料加工的零件没有拼接缝隙，不容易积尘积屑，清洁维护也更加方便。
