五辐镂空链轮传动零件结构设计

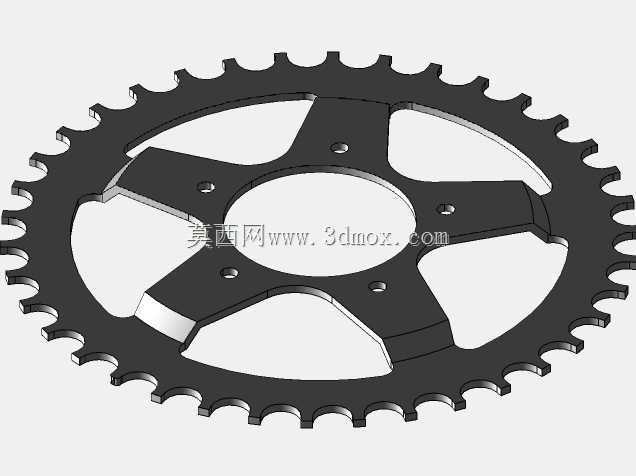

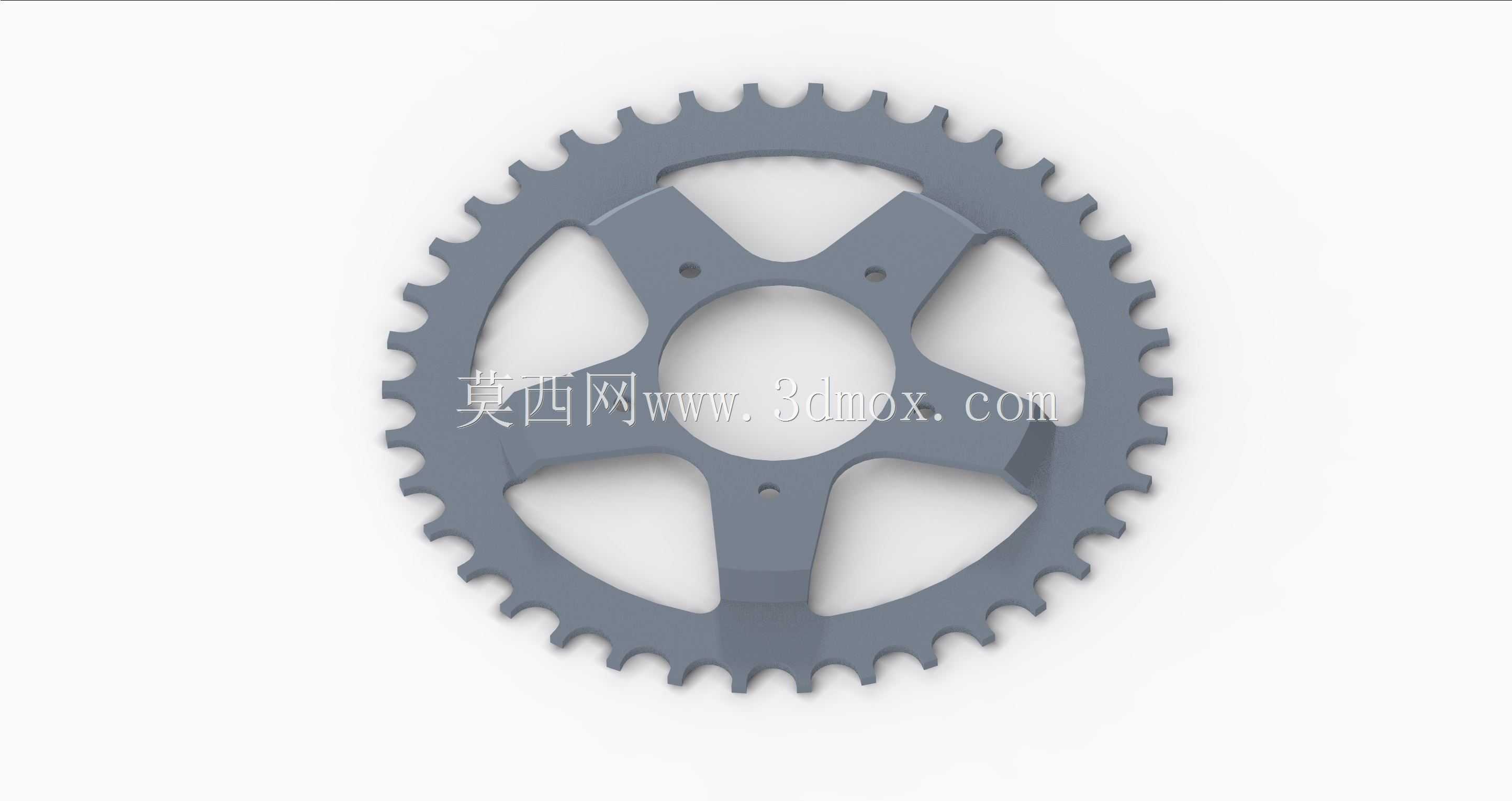

　　在各类链传动系统的设计落地过程中，链轮作为核心啮合传动零件，其结构合理性直接决定整套传动机构的运行稳定性、负载能力与维护周期。本次呈现的链轮结构采用五辐式镂空辐板设计，区别于传统实心辐板链轮，在保证轮体整体刚性的前提下，大幅降低了零件自身的转动惯量，尤其适配中高速链传动工况下的启停响应需求，能有效减少传动系统启动阶段的冲击载荷，降低配套驱动端的动力冗余配置要求。从实际应用场景来看，这类链轮可覆盖轻工输送设备、中小型动力传输机组、非机动车传动系统等多个场景，在需要兼顾轻量化与传动强度的链传动布局中，相比同模数同齿数的实心链轮，自重可降低30%左右，同时辐板间的镂空空间能为传动过程中的碎屑排出、散热通风预留充足通道，在多粉尘、

　　连续运行的工况下，能减少齿槽内异物卡滞的概率，延长轮齿与配套链条的啮合使用寿命。从设计思路层面拆解，该链轮的轮齿采用标准链传动齿形轮廓，齿廓曲线经过啮合轨迹校核，能保证与配套滚子链进入和退出啮合时的平顺性，避免齿面过度磨损或跳齿问题；中心安装孔采用大直径通孔设计，适配大直径输出轴的安装需求，辐板上均匀分布的四个小孔为安装定位孔，可与轴端的定位销配合，限制链轮与轴的周向相对转动，保证传动过程中无相位偏移，同时也可作为拆卸时的顶丝受力孔，降低后期维护的拆卸难度。在安装边界的考量上，该链轮的轴向厚度经过匹配计算，能适配对应规格链条的内节内宽，安装时需保证轮体端面与安装基准面的平行度公差控制在合理范围内，避免运行过程中出现链条偏磨、

　　掉链的问题；轮齿的齿顶圆、齿根圆尺寸严格遵循链传动设计规范，与配套链条的节距、滚子直径完全匹配，装配时需保证两配对链轮的共面度，防止链条侧边与轮齿产生非正常侧向摩擦。从结构强度角度分析，五根辐条采用等强度变截面设计，从轮毂处向轮缘处平滑过渡，避免了截面突变带来的应力集中问题，在承受额定传动扭矩时，辐条上的应力分布均匀，不会出现局部应力过载导致的辐条断裂问题；轮毂部分的轴向长度经过优化，既保证了与输出轴的配合接触面积足够传递额定扭矩，又不会因为轴向尺寸过大增加不必要的安装空间占用。在实际选型替换场景中，这类镂空链轮可直接替换同参数的实心链轮，无需改动周边安装布局，就能实现传动系统的轻量化升级，尤其在对整机重量有严格要求的移动式设备、

　　手持动力机具的传动布局中，这类结构的优势会更加明显。设计过程中需要重点关注轮齿的热处理工艺匹配，齿面需达到对应硬度要求以抵抗啮合过程中的接触疲劳磨损，而辐板与轮毂部分可保持适当韧性，以吸收传动过程中的冲击载荷，避免整体淬火导致的轮体脆断问题。另外，镂空结构的边角位置均做了圆角过渡处理，既减少了加工过程中的应力残留，也能避免运行过程中尖锐边角对操作人员造成剐蹭风险，符合机械设计的安全规范要求。在日常维护场景中，辐板间的镂空空间也方便操作人员直接观察齿面磨损情况，无需拆卸链轮就能完成齿面状态检查、润滑脂加注等维护操作，大幅降低了设备运维的时间成本。
