双环连杆传动连接构件结构设计

　　这类双环连杆构件常见于各类需要往复动力传递、行程转换的机械传动链路中，小到小型内燃机的气门传动组、轻工设备的间歇送料机构，大到工程机械的执行端联动结构、农用机械的动作传导单元，都能见到同结构原理构件的应用。它的核心作用是在两个做定轴转动的铰接点之间传递既定行程的动力，将主动端的旋转摆动转化为从动端的对应动作，同时抵消传动过程中产生的小幅位置偏移，避免刚性连接带来的卡滞、应力集中问题。

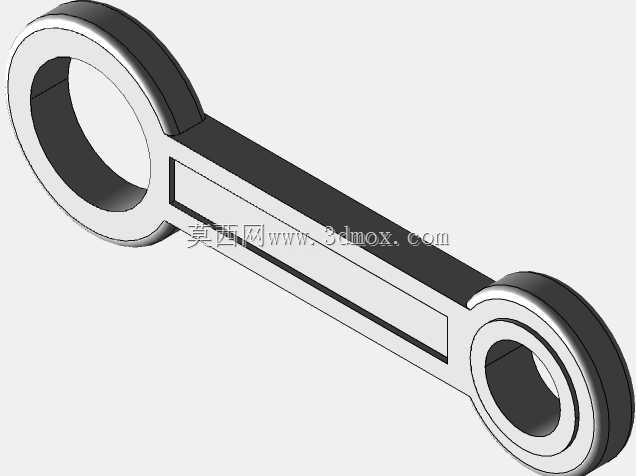

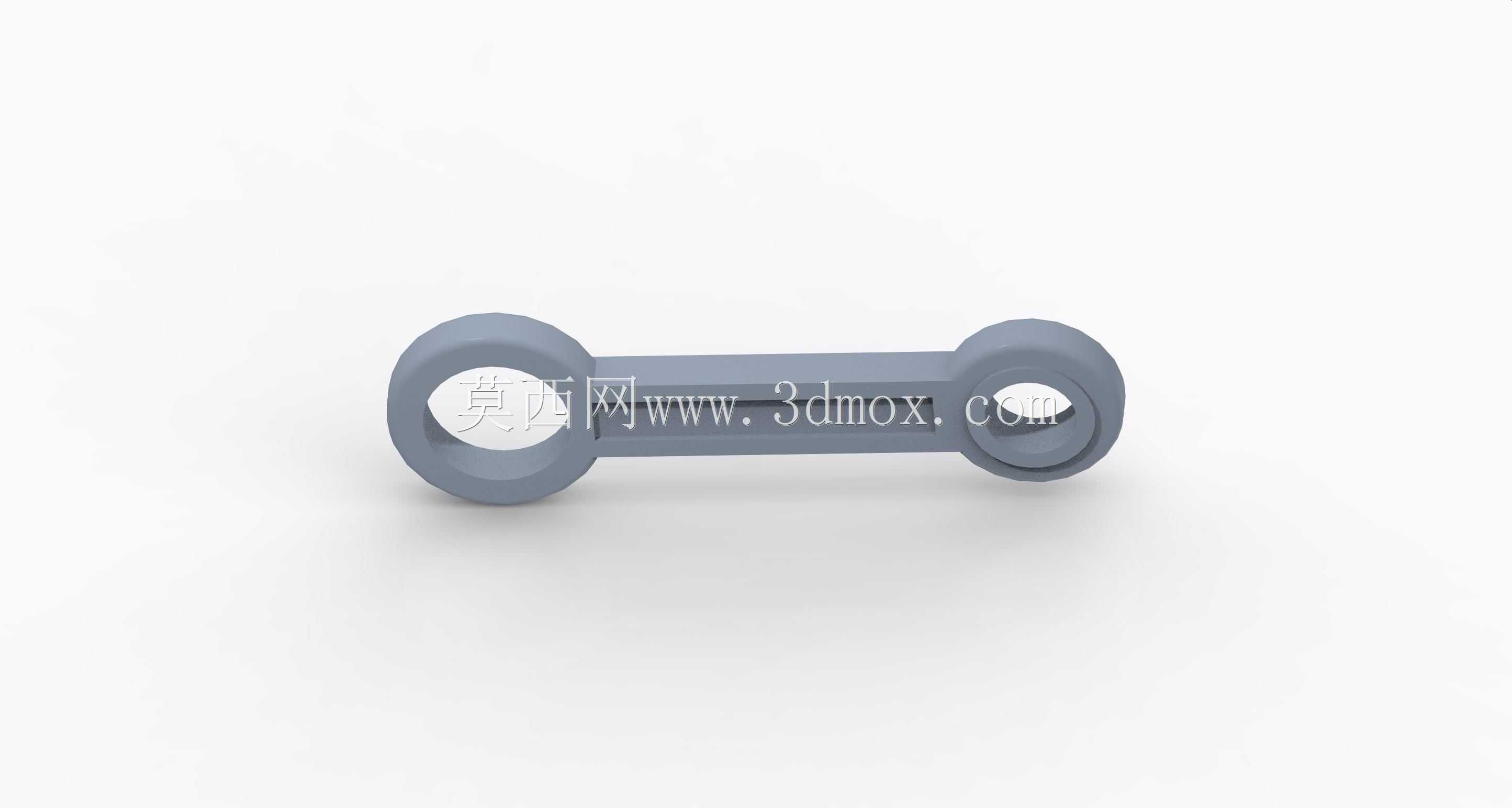

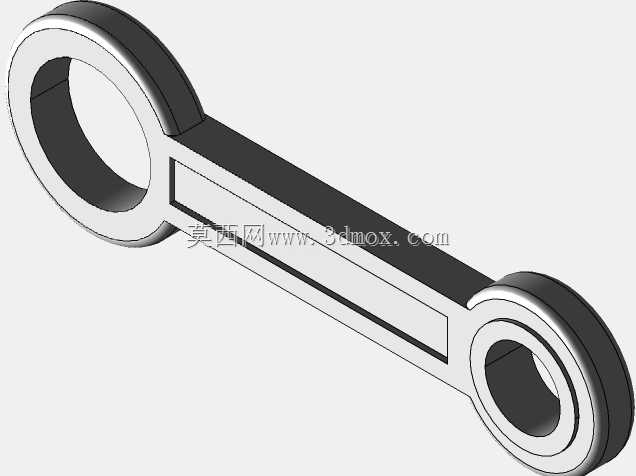

　　从结构设计逻辑来看，两端的环形铰接端是整个构件的功能核心，两个环的内孔分别对应装配销轴，和主动摆臂、从动构件形成转动副，设计时需要严格控制两孔的中心距公差，这个尺寸直接决定了传动行程的精度，一旦中心距偏差超出允许范围，会导致整个传动机构的动作行程偏离设计值，轻则出现动作不到位、传动异响，重则引发运动干涉损坏相邻构件。两端环体的壁厚设计需要匹配对应传动载荷，壁厚过薄会在长期交变载荷下出现环体开裂、孔位变形，壁厚过大则会增加构件整体重量，提升传动过程中的惯性负载，反而增加动力损耗。

　　中间的连接臂部分采用了等截面直杆结构，这种结构的优势是加工工艺性好，锻造或者型材切削都能快速成型，同时杆身的截面尺寸经过载荷校核，能够承受传动过程中的拉压交变载荷，不会在额定负载下出现杆身弯曲变形。杆身和两端环体的过渡位置做了圆弧过渡处理，避免直角连接处的应力集中，这也是这类受交变载荷零件设计时的通用处理方式，能够大幅提升构件的疲劳寿命，减少长期运行下的断裂风险。

　　从安装边界来看，两个铰接孔的孔径需要和配套销轴的尺寸形成间隙配合，配合间隙控制在合理范围内，既要保证转动时的灵活性，不会因为间隙过小出现转动卡涩，也要避免间隙过大导致传动过程中产生冲击、噪音，加速铰接位置的磨损。构件整体的厚度方向尺寸需要匹配安装位置的空间余量，安装后要保证两端环体和相邻铰接构件的端面留有合适的间隙，避免运行过程中出现端面摩擦。在实际装配场景中，这类连杆的铰接孔内通常会配套轴套或者滚针轴承，用来降低转动副的磨损速度，延长构件的维护周期，设计环体的内孔尺寸时也需要提前预留轴套的装配余量，保证后续配件更换的兼容性。

　　这类连杆构件在实际选型应用时，首先要核算传动链路的最大负载，根据负载大小选择对应材质和热处理工艺，常规轻载传动场景可以选用普通碳素结构钢做表面发黑处理即可满足使用需求，中载或者高频往复的传动场景则需要选用合金结构钢，对铰接孔位置做淬火处理提升表面硬度，增强耐磨性能。设计建模过程中，需要重点校验两孔的同轴度、中心距公差，以及杆身和环体过渡位置的应力分布，通过有限元分析校核最大载荷下的变形量和应力集中系数，确保构件在额定工况下的运行可靠性。另外在结构优化时，还可以在不影响结构强度的前提下对杆身做轻量化处理，比如在杆身非受力区域开设减重孔，进一步降低构件的运动惯性，提升传动响应速度，不过减重孔的位置和尺寸需要经过强度校核，不能破坏杆身的整体受力结构，避免出现应力集中导致的强度下降。
