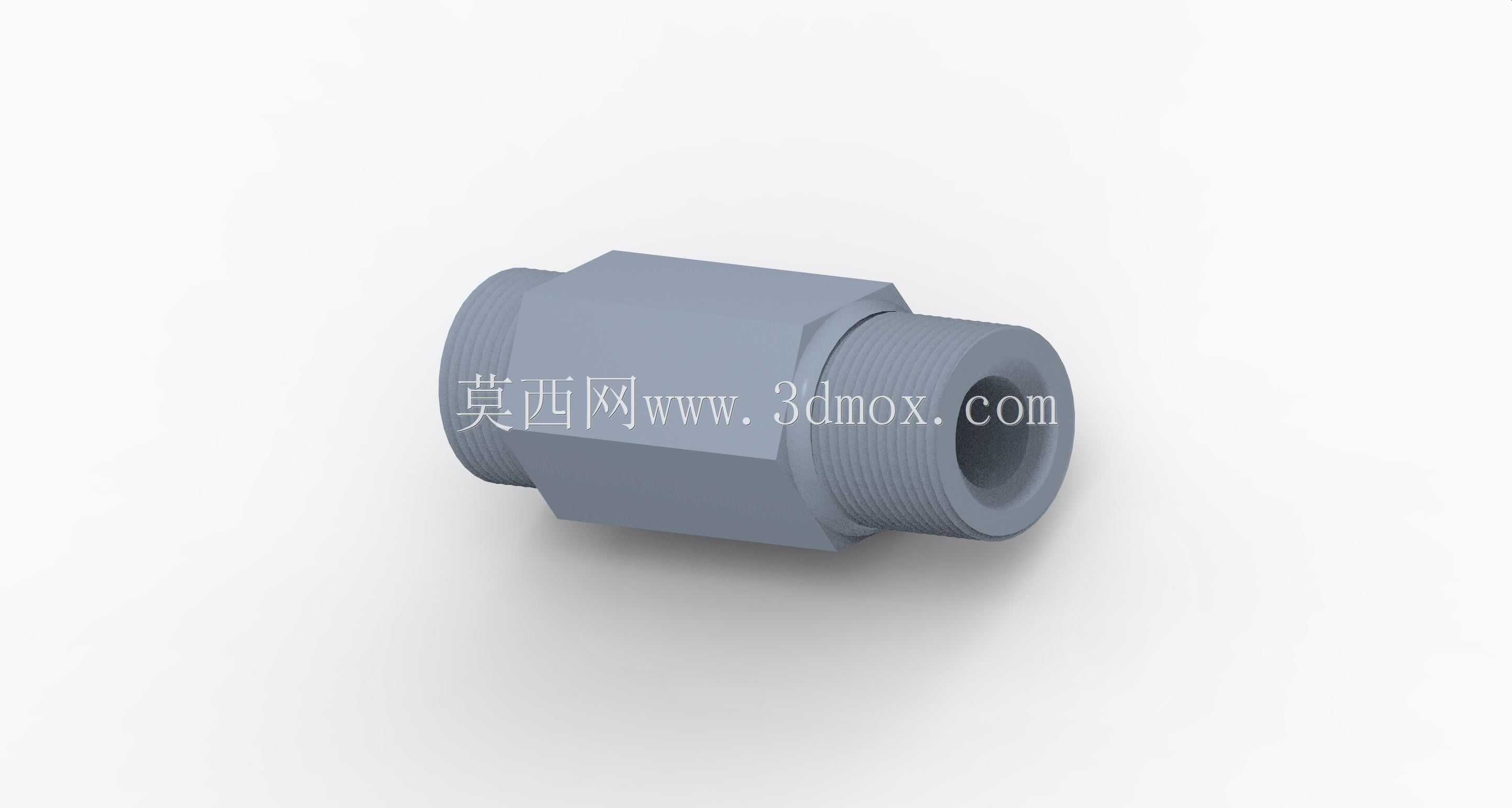

外螺纹直通式液压管路连接接头

　　这类两端带外螺纹的直通接头，在中低压流体输送管路里的应用覆盖范围极广，小到小型液压站的分支油路连接，大到工业冷却循环水系统的管路对接，甚至气动控制回路的气源管路排布，都能见到同结构接头的身影。它的核心作用是实现两段同径或异径管路的刚性直通连接，相比软管卡接的结构，刚性螺纹连接的抗振动松脱能力更强，在设备长期运行的工况下，密封可靠性更有保障，不会因为管路内流体的压力脉动出现接头移位、渗漏的问题。

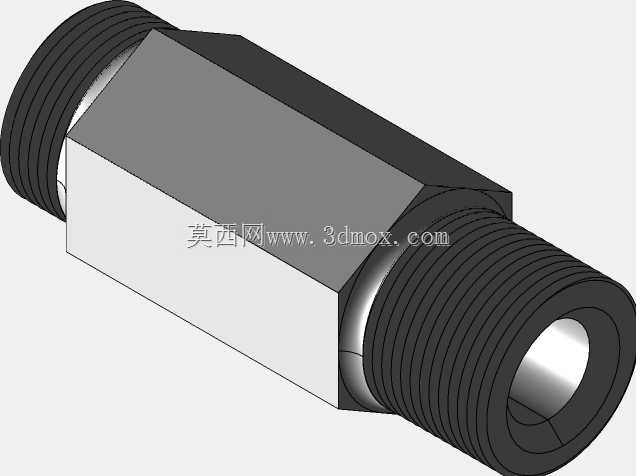

　　从结构设计逻辑来看，中间的六角棱柱段是专门为安装作业预留的施力位，现场装配时可以用标准开口扳手或者活动扳手直接卡持这个部位施加扭矩，不需要额外设计工装卡持其他柱面，能有效避免安装过程中扳手打滑刮伤螺纹密封面的问题。六角段的对边尺寸是按照对应螺纹规格的标准安装扭矩匹配设计的，既不会因为尺寸过大造成相邻接头安装空间干涉，也不会因为对边尺寸过小导致扳手施力时出现棱边压溃的情况。两端的外螺纹段长度经过精准核算，拧入对应内螺纹接口后，螺纹啮合的有效牙数能满足额定工作压力下的抗拉脱要求，不会因为啮合牙数过少导致压力冲击下螺纹滑牙脱开，也不会因为螺纹段过长导致拧入后接头端面顶死内部流道，造成通流面积缩减的问题。

　　接头内部是等径直通孔设计，流道内壁没有突兀的台阶或者缩径结构，流体经过接头时的局部阻力损失极小，不会在接头位置形成紊流区，也就减少了流体长期冲刷造成的内壁气蚀风险，对于输送带有微小固体颗粒的流体工况，这种平滑流道也不容易出现颗粒沉积堵塞的问题。两端螺纹靠近六角段的位置预留了密封件安装槽，可以根据输送介质的特性搭配O型密封圈或者组合密封垫圈，实现端面静密封，相比单纯依靠螺纹牙啮合的密封形式，端面密封的耐受压力范围更广，也能兼容不同粘度的流体介质，不管是液压油、乳化液还是常温清水，都能保证长期运行无渗漏。

　　在安装边界的适配性上，这类接头的整体轴向尺寸控制得非常紧凑，在设备内部管路排布空间有限的场景下，比如机床内部的润滑管路、工程机械阀组的外接油路，不需要预留过大的安装操作空间就能完成装配。六角段的外径比两端螺纹的大径略大，安装时可以直观判断螺纹是否拧到位，不需要额外做标记就能保证密封端面完全贴合。在实际选型应用中，需要根据管路的额定工作压力匹配对应壁厚的接头规格，高压工况下要选用锻造成型的毛坯加工件，避免棒料直接加工的内部组织缺陷造成压力下开裂，低压循环水或者气动回路则可以选用切削成型的常规规格，在保证使用可靠性的前提下控制装配成本。

　　这类接头的建模过程需要重点关注螺纹收尾段的过渡处理，不能把螺纹直接延伸到六角段端面，要留出标准的退刀槽结构，否则实际加工时会出现螺纹加工不到位，安装时无法拧到密封端面的问题。流道与两端接口的同轴度公差需要控制在合理范围内，否则安装后会出现管路别劲的情况，长期运行下会在接头位置产生附加的弯曲应力，容易造成螺纹根部疲劳断裂。六角段的棱边需要做微小的倒角处理，避免安装作业时锋利的棱边划伤操作人员，也能减少装配过程中磕碰造成的棱边变形，影响后续扳手卡持的可靠性。
