异形内孔定位链轮结构设计

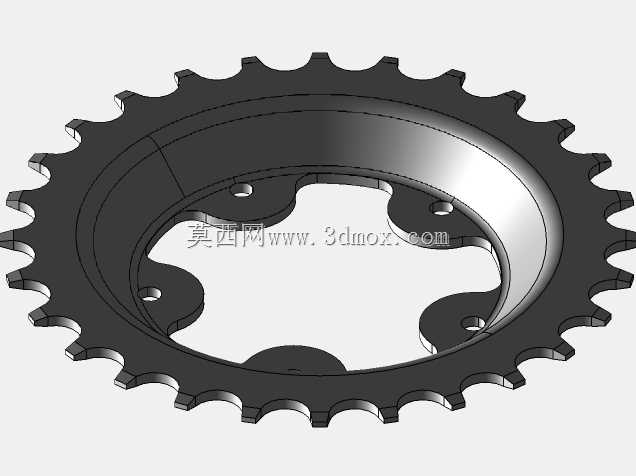

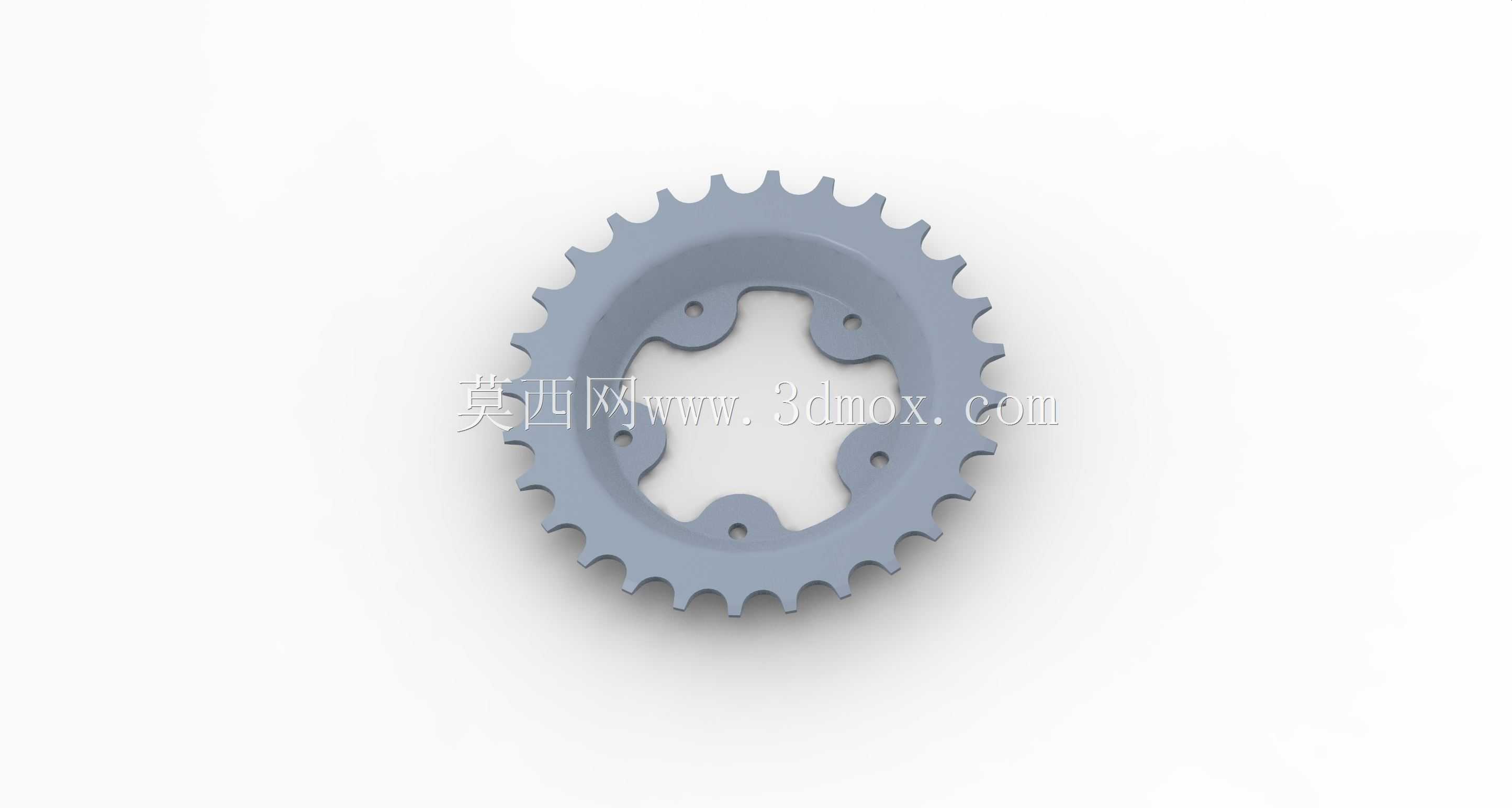

　　这类带异形内孔定位结构的链轮，常见于中小功率的链传动工况，覆盖轻工输送设备、小型动力传输单元、自动化生产线的间歇传动工位，区别于常规标准孔链轮，它的内孔采用非圆轮廓配合定位销孔的组合设计，不需要额外加工键槽，就能实现与输出轴的周向防转定位，装配时直接将轴端的对应异形凸台卡入内孔，再通过三个均匀分布的小孔穿入紧固件完成轴向固定，相比键连接的装配方式，能消除键槽带来的应力集中问题，在频繁正反转的传动场景下，不会出现键槽磨损、滚键的失效问题。从结构设计逻辑来看，链轮的齿形采用标准三圆弧一直线齿廓，能保证和配套滚子链啮合时的接触应力均匀，齿根部位做了圆弧过渡处理，避免热处理后齿根位置出现应力裂纹，齿顶的倒角设计能让链条啮入、啮出时更顺畅，

　　减少卡链、跳齿的概率，尤其是在输送线高速运行的工况下，合理的齿顶倒角能大幅降低啮合冲击带来的噪音和链条磨损。内孔的异形轮廓是整个零件的设计核心，轮廓的三个凸起定位面分别对应轴上的三个配合面，配合公差选用过渡配合，既能保证装配时的同轴度要求，又不会因为过盈量太大导致装配困难，三个安装小孔的位置度公差控制在0.05mm以内，保证紧固件安装时不会出现别劲的问题，避免链轮装配后出现端面跳动超差的情况。链轮的整体厚度根据配套链条的排距确定，单排链对应的链轮厚度略大于链板内侧间距，保证链条能完全落在齿宽范围内，不会出现偏磨的情况，齿面的粗糙度要求控制在Ra3.2以内，降低链条和齿面的摩擦系数，延长整体传动副的使用寿命。在实际应用场景中，

　　这类链轮多用于安装空间受限的传动位置，因为不需要额外的键连接结构，轴端的加工也更简单，不需要铣削键槽，能缩短轴类零件的加工周期，同时异形孔的定位方式能让链轮的轴向定位更紧凑，不需要额外加装轴套、挡圈等定位零件，能有效缩减整个传动单元的轴向尺寸，适合在小型自动化设备、包装机械的输送工位使用。设计建模过程中，首先要确定链轮的基本参数，包括配用链条的节距、滚子直径、齿数，通过参数化计算生成齿廓曲线，再根据轴端的配合尺寸绘制内孔的异形轮廓，三个安装孔的位置要避开齿根的受力区域，避免孔位削弱轮体的整体强度，轮体的辐板部分采用均匀减薄的设计，在保证整体刚度满足传动扭矩要求的前提下，尽可能降低零件的转动惯量，减少传动启停时的冲击载荷。

　　需要注意的是，这类异形孔链轮的安装同轴度要求比标准孔链轮更高，建模时要保证内孔定位面和齿顶圆的同轴度公差在0.03mm以内，否则装配后会出现链条松紧边波动过大的问题，加速链条和链轮的磨损，端面跳动公差控制在0.02mm以内，避免链轮运转时出现端面摆幅，导致链条脱链。在热处理工艺匹配上，这类链轮一般采用45号钢调质处理后齿面高频淬火，齿面硬度达到HRC40-45，既能保证齿面的耐磨性，又能让轮体芯部保持足够的韧性，承受传动过程中的冲击载荷，内孔的异形定位面不需要做淬火处理，避免装配时因为硬度过高出现配合面崩裂的问题。实际选型替换时，要先确认配套链条的节距和滚子直径，再核对内孔异形轮廓的尺寸和安装孔的位置尺寸，不能直接用标准孔链轮改制，因为改制键槽会破坏轮体的应力分布，在频繁正反转的工况下容易出现轮体开裂的问题。这类结构的链轮相比传统键连接链轮，在中小扭矩、频繁启停的传动场景下使用寿命能提升30%以上，同时装配效率更高，不需要配做键槽，也不需要调整键的配合间隙，适合批量装配的自动化生产线使用。
