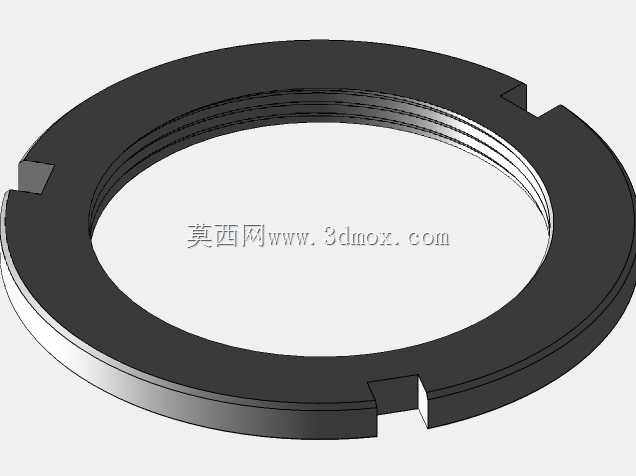

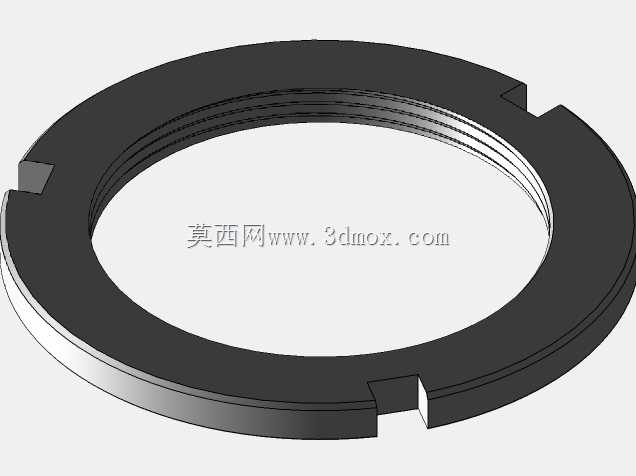

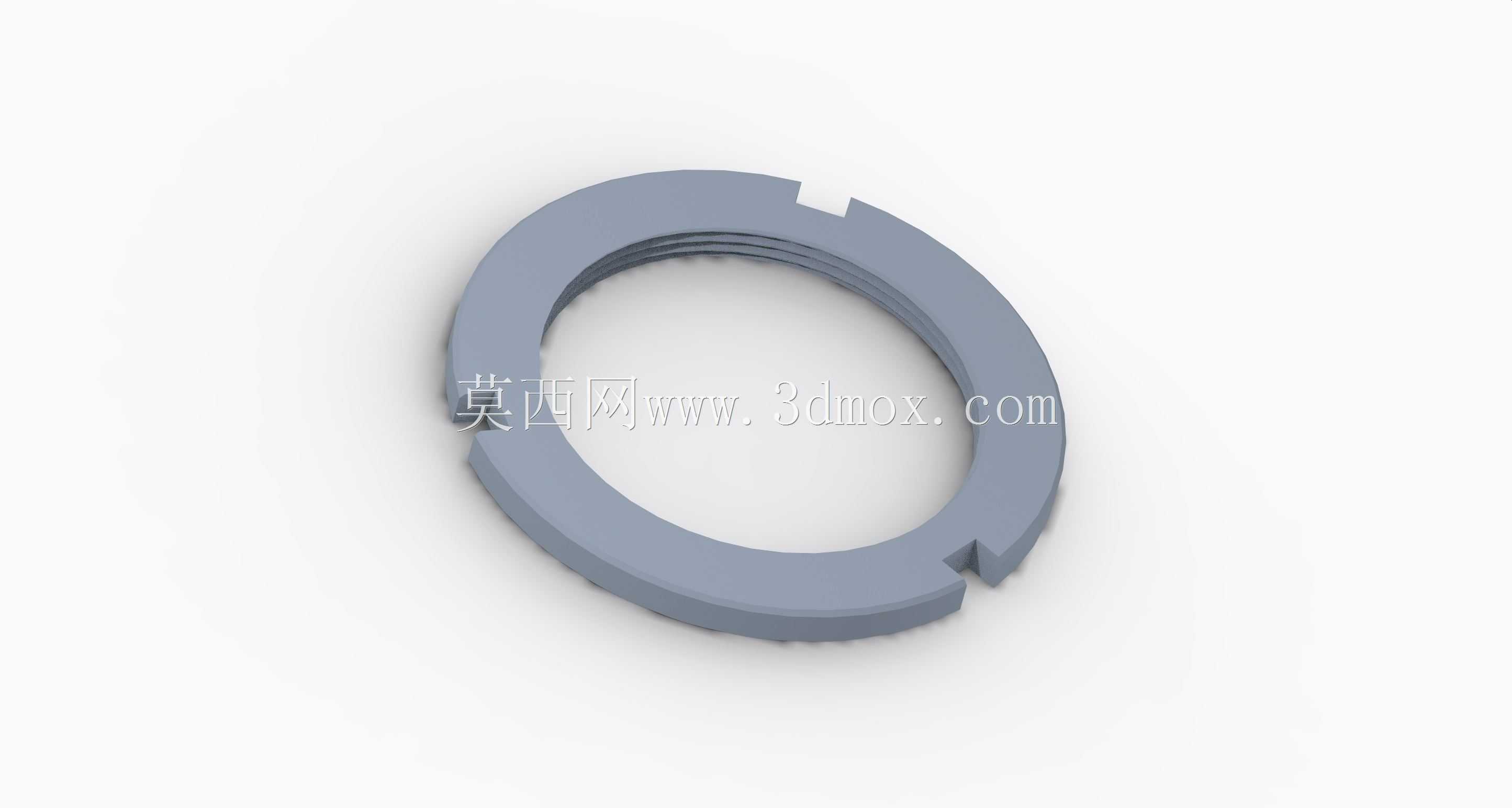

带缺口锁紧螺纹环形机械零件结构

　　这类带缺口的内螺纹环形锁紧件，在各类需要轴向定位、螺纹防松的机械装配场景中应用十分广泛，从常规的泵阀组件轴向限位，到机床主轴的轴承预紧定位，再到液压管路接头的防松结构，都能见到这类零件的身影。它的核心作用是通过内螺纹与配套螺杆或轴类外螺纹配合，借助环体上对称分布的缺口实现锁紧后的止动，避免设备运行过程中因振动、冲击载荷导致螺纹连接松脱，保障装配结构的位置精度与连接可靠性。

　　从功能特性来看，该零件属于轴向定位类紧固件，区别于普通圆螺母的是，环体上开设的两处对称缺口，既可以配合勾形扳手实现拧紧作业时的力矩传递，也能在拧紧到位后，配合配套的止动垫圈卡爪嵌入缺口，形成机械锁止结构，完全规避螺纹副在交变载荷下的自松风险。环体的内螺纹为标准公制或英制连接螺纹，螺纹精度通常选用6H级，能够与对应精度等级的外螺纹形成顺畅配合，不会出现卡滞或配合间隙过大的问题。环体的端面加工有较高的平面度要求，与被定位零件的端面贴合时，能够保证轴向定位的垂直度，避免被支撑的轴承、齿轮等回转零件出现偏载，延长回转组件的使用寿命。

　　设计这类零件时，首先需要根据应用场景的轴向载荷大小确定环体的径向厚度与轴向宽度，载荷越大的场景，环体的截面尺寸需要相应放大，避免拧紧或受载时出现环体开裂、螺纹滑牙的问题。缺口的位置需要对称分布在环体的外圆侧，缺口的宽度与深度需要匹配常用勾形扳手的尺寸，同时要保证缺口根部做圆角过渡，避免应力集中导致缺口位置在受冲击时出现裂纹。内螺纹的收尾长度需要控制在合理范围，避免螺纹收尾处的不完整牙型影响端面贴合的密封性与定位精度，对于有密封要求的应用场景，还需要在环体的贴合端面开设密封槽，加装O型密封圈实现端面密封。

　　从安装边界来看，这类环形锁紧件的安装空间需要预留足够的扳手操作空间，环体外圆与周边壳体、零件的间隙需要不小于3mm，避免扳手操作时与周边结构发生干涉。环体的轴向安装尺寸需要匹配被定位组件的轴向窜动间隙要求，拧紧时的力矩需要符合对应螺纹规格的拧紧力矩规范，避免力矩过大导致螺纹变形或环体断裂，力矩过小则无法达到预期的锁紧与定位效果。安装时需要注意环体的缺口方向，若配合止动垫圈使用，需要在环体拧紧后将垫圈的卡爪弯折嵌入缺口内，确保锁止有效，后续设备维护拆解时，也可以通过缺口位置施力，轻松将环体从螺纹上拆下，不会损伤配套的轴类或螺杆零件。

　　在实际的设备运维中，这类零件的磨损通常出现在螺纹牙型与端面贴合位置，当螺纹出现滑牙、端面出现明显压痕或变形时，需要及时更换，避免定位失效导致设备内部零件窜动引发更大的故障。建模时需要重点保证螺纹的牙型参数准确，缺口的对称度符合设计要求，端面与螺纹轴线的垂直度公差控制在0.02mm以内，才能满足实际加工与装配的精度要求。
