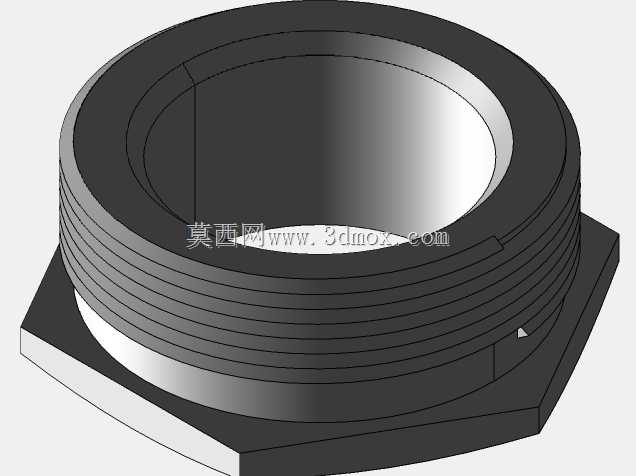

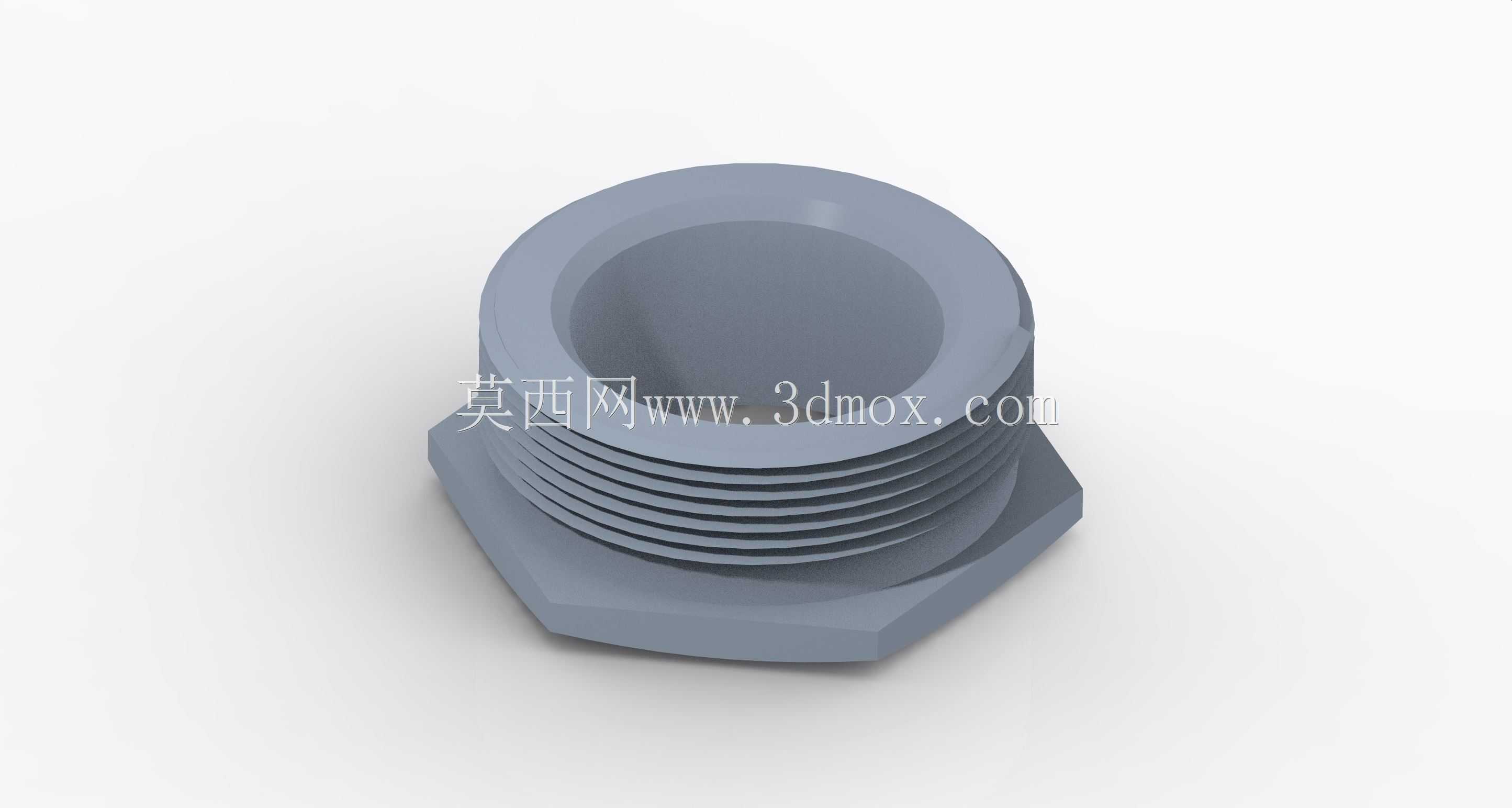

外六角外丝内螺纹液压管路转接接头

　　这类六角螺纹转接接头在流体输送管路系统中应用极广，小到小型气动设备的气路排布，大到工程机械液压站的油路连通、化工管路的介质转接，都能见到这类零件的身影，它的核心作用是实现不同通径、不同螺纹规格管路之间的可靠对接，同时依靠六角结构提供足够的拧紧受力面，保证安装后连接强度足够，不会在管路带压运行时出现松脱、渗漏的问题。

　　从结构设计逻辑来看，这类接头采用外六角作为拧装受力段，是经过长期工程验证的成熟选择：六角形的六个平面可以和标准开口扳手、套筒扳手完美贴合，拧紧过程中受力均匀，不会出现打滑损伤零件表面的问题，相比四角结构，六角的受力点更多，在狭小安装空间内只需要转动60度就可以完成扳手换位，适配设备内部紧凑的安装间隙，很多设备内部管路排布密集，操作空间不足，这种小角度换位的设计优势会非常明显。接头外侧的外螺纹段用于和带内螺纹的管路基座、阀块接口连接，内侧的内螺纹孔则用于对接外螺纹管路，两段螺纹的同轴度是设计时的核心管控要点，如果同轴度超差，安装后会出现管路别劲的问题，长期带压振动下很容易出现螺纹疲劳损伤，甚至引发介质泄漏。

　　设计这类接头时，首先要匹配对应管路的公称通径，内侧内螺纹的通径要和对接管路的内径保持一致，避免通径突变造成管路流阻增大，影响介质输送效率，如果是用于液压油路的接头，通径偏差还会造成油路压力损失，影响执行元件的动作响应速度。外螺纹的长度要结合对接基座的螺纹孔深度设计，保证拧紧后螺纹啮合长度达到螺纹公称直径的1.2倍以上，满足螺纹连接的强度要求，同时要在六角端面和外螺纹的衔接位置设计退刀槽，避免螺纹加工末端出现不完整牙型，导致安装时六角端面无法和对接基座的密封面完全贴合。六角部分的对边尺寸要符合标准紧固件的尺寸规范，方便现场安装时可以直接选用标准扳手，不需要定制专用工具，六角的厚度也要结合拧紧力矩设计，保证施加额定拧紧力矩时六角部分不会出现变形、开裂的问题。

　　接头端部的内孔入口处会设计微小的倒角，一方面是去除机加工产生的锐边毛刺，避免安装时划伤对接管路的密封圈或者螺纹牙型，另一方面也能在对接管路时起到导向作用，降低现场安装的对位难度，提升装配效率。如果是用于密封要求较高的液压、气压场景，六角和对接面接触的端面会设计密封槽，用于安装O型密封圈，实现端面静密封，相比单纯依靠螺纹密封的结构，端面密封的可靠性更高，能承受更高的管路压力，也能适配带一定振动的工况，不会因为设备运行的振动出现密封失效。

　　从安装边界来看，这类接头的整体轴向尺寸要控制在合理范围，避免安装后突出长度过大，和周边的管路、设备结构件产生干涉，六角部分的外接圆直径也要考虑周边的安装间隙，保证扳手套入后有足够的转动空间，不会被周边零件挡住无法拧紧。螺纹的精度等级一般选用中等精度，既可以保证螺纹连接的配合紧密性，又不会因为精度过高提升不必要的加工成本，外螺纹加工完成后会去除牙顶的毛刺，避免安装时切屑掉入管路内部，造成阀件卡滞、管路堵塞的故障。

　　这类零件的材质选择会根据应用场景调整，普通气动回路一般选用黄铜或者镀锌碳钢，成本较低且能满足常规压力要求，液压油路场景多选用45号钢调质处理，提升零件的强度和抗疲劳性能，腐蚀介质场景则会选用不锈钢材质，提升耐锈蚀能力。不管选用哪种材质，加工过程中都会管控螺纹的表面粗糙度，螺纹面过于粗糙会增大拧紧时的摩擦力，导致实际拧紧力矩不足，也容易在反复拆装过程中损伤螺纹牙型，降低接头的重复使用寿命。
