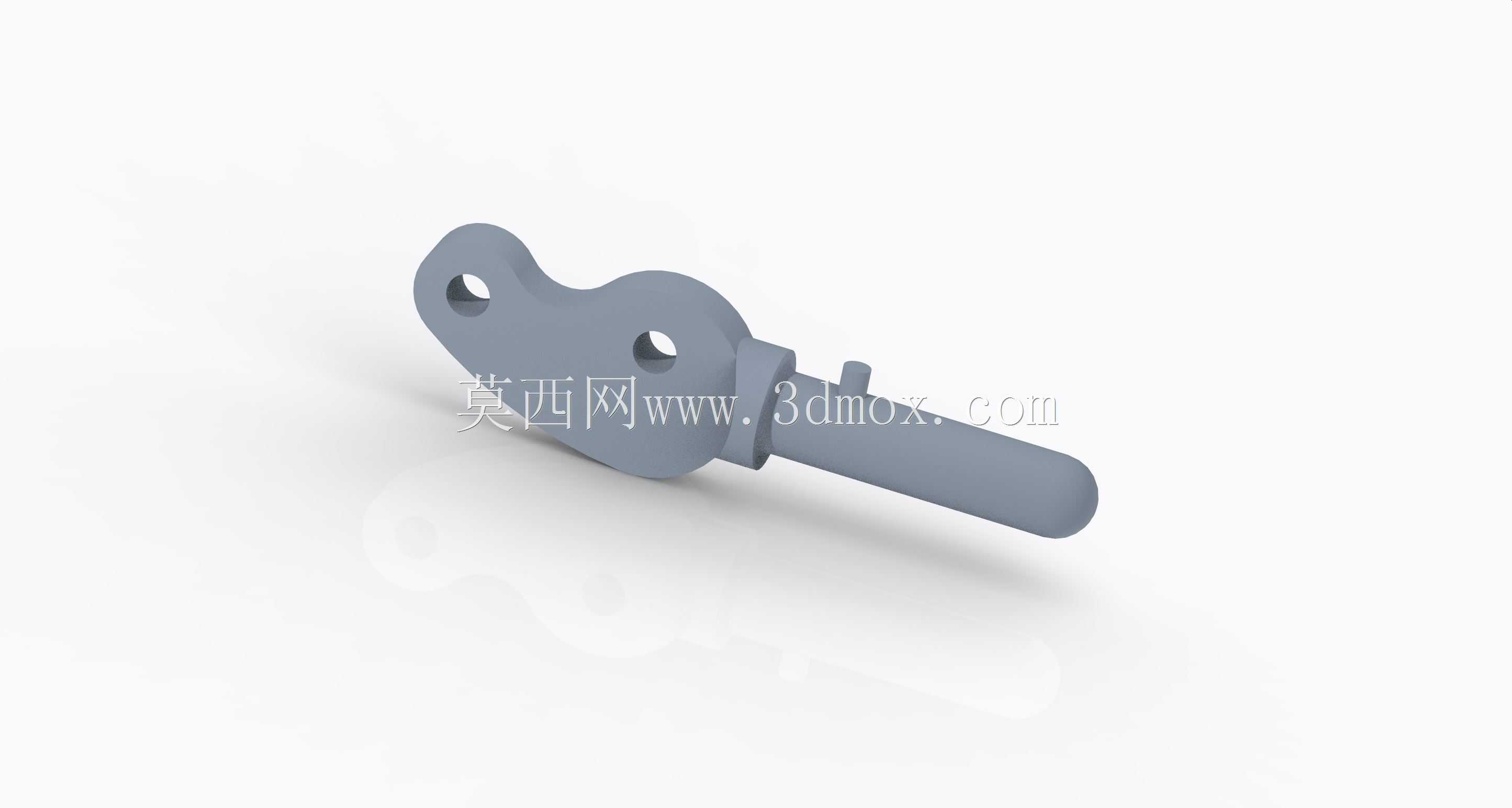

带安装孔异形杆状机械连接件结构

　　这类异形杆状连接件在轻工自动化输送线、小型工装夹具的定位机构中应用十分广泛，常作为执行端的联动构件，承担小行程位移传递、末端工位定位锁止的功能，区别于标准圆轴类零件，其头部的异形轮廓并非随意设计，而是匹配对应工位的避让需求，在设备紧凑布局的场景下，能减少相邻构件的干涉风险，无需额外加装避让垫块，有效压缩机构的整体安装空间。

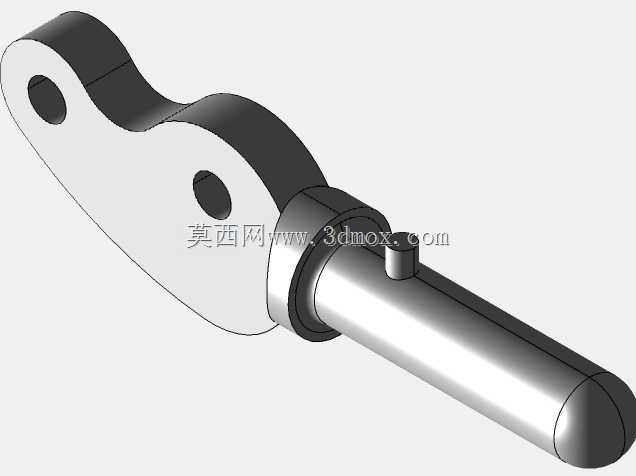

　　从功能特性来看，该零件头部设置的两个通孔为安装固定孔，孔位的中心距公差需控制在±0.02mm范围内，保证与配套的固定座装配时无错位卡滞，孔口做了0.2mm的倒角处理，既可以去除机加工产生的毛刺，也能在装配时引导紧固件顺利导入，降低装配难度。杆身部分为等直径圆柱结构，表面粗糙度要求达到Ra1.6，适配直线轴承或者铜套的滑动配合场景，在往复直线运动过程中能减少摩擦阻力，降低长期运行的磨损量，延长构件的使用寿命。杆身靠近头部位置的小凸台为行程限位结构，当构件运动到设定位置时，凸台端面会与配套的限位挡块接触，精准控制运动行程，避免超程导致的机构碰撞损坏。

　　设计这类零件时，首先要明确其在整套机构中的运动行程范围，以此确定杆身的有效长度，杆身末端做了圆弧过渡处理，避免尖锐棱边在装配或者运动过程中刮伤相邻的线缆、密封件等柔性部件。头部的异形轮廓采用多段圆弧与直线相切的构型，在保证结构强度的前提下尽可能去除冗余材料，降低零件自身重量，减少运动过程中的惯性冲击，对于小负载快速往复的工况来说，轻量化的结构能降低驱动元件的负载，提升机构响应速度。建模过程中需要注意各特征之间的圆角过渡，尤其是头部与杆身衔接的位置，采用R3的圆角过渡，避免应力集中，在承受交变载荷的场景下，能有效降低断裂风险，提升零件的疲劳强度。

　　从安装边界来看，该零件的最大外轮廓集中在头部异形区域，安装时需要预留的径向空间需比头部最大外圆大5mm以上，保证装配时工具能顺利到达紧固件位置，杆身的配合长度需要比配套滑动副的长度长3-5mm，预留出运动余量，避免运动到极限位置时出现杆身脱出滑动副的问题。两个安装孔的轴线与杆身轴线的垂直度公差需控制在0.01mm/100mm以内，保证装配后杆身的运动方向与设计方向一致，避免出现卡滞、偏磨的问题。在实际选型应用时，若用于有腐蚀的工况环境，可将材质更换为304不锈钢，若用于普通干燥工况，采用45号钢调质处理即可，表面硬度达到HB220-250，兼顾强度与加工成本。这类零件虽然结构不算复杂，但属于机构中的核心执行连接件，其尺寸精度、形位公差直接影响整套机构的运行稳定性，建模时需要严格核对各配合尺寸的公差要求，装配验证时要重点检查运动过程中是否存在干涉、滑动是否顺畅，确保构件能长期稳定运行。
