气动快插式管路连接接头结构设计

　　这类快插式管接头在气动控制回路、低压流体输送管路中应用极广，常见于自动化生产线气路排布、小型设备冷却水路接驳、实验室气路终端连接这类场景，核心作用是实现管路的快速对接与断开，无需额外套丝、缠生料带或者使用专用卡压工具，徒手就能完成插拔操作，大幅降低现场管路装配的工时消耗。

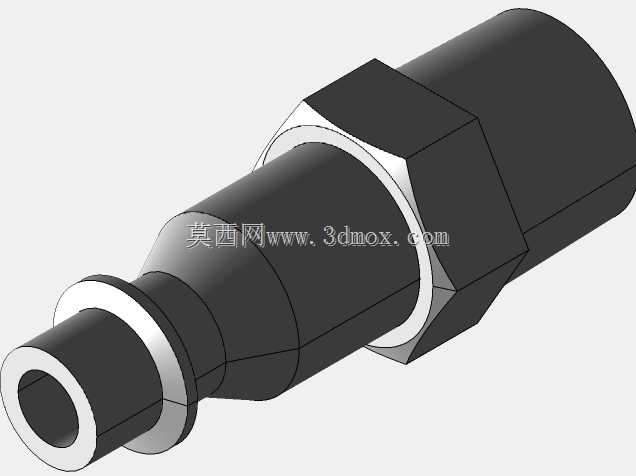

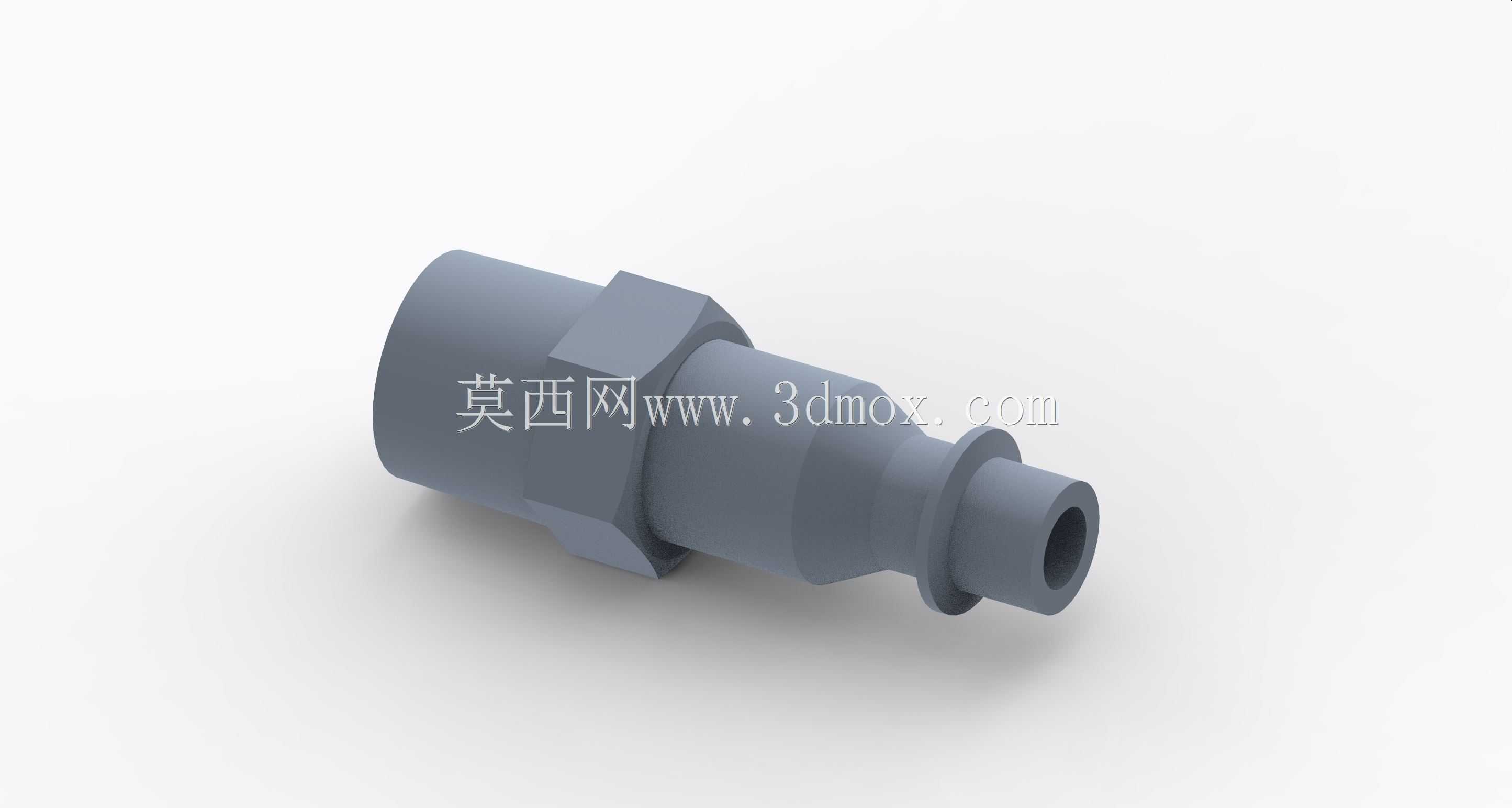

　　从结构功能上看，接头一端采用外六角夹持结构，方便使用开口扳手或者活动扳手施加扭矩，对接内螺纹管路端口时可以稳稳锁紧，不会出现打滑拧不紧的问题；另一端是快插承口结构，内部集成了弹性卡爪与密封胶圈，当适配外径的硬管或者软管插入承口后，卡爪会自动卡紧管材外壁，密封胶圈则在管材与接头内壁之间形成径向密封，正常工作压力下不会出现泄漏或者管材脱开的问题，拆卸时只需要按下承口端部的释放套，卡爪就会松开，管材可以直接拔出，操作门槛极低。

　　设计这类接头的时候，首先要考虑的是通径匹配问题，内部流道要做平滑过渡，不能出现突兀的台阶或者锐角，不然会增大流体经过时的阻力，在气动回路中会造成不必要的压力损失，影响末端执行元件的输出力；其次是六角部位的对边尺寸要符合通用扳手的夹持规范，不能出现对边尺寸过大或者过小的情况，否则现场装配时找不到适配的工具，会直接影响安装效率；快插端的插入深度要做明确的限位设计，管材插到底之后会被内部台阶挡住，避免插入深度不足导致密封失效或者卡爪卡接位置不对，使用过程中受管路拉扯就容易脱开。

　　外形尺寸上，这类接头的整体长度要控制在合理范围，六角端的螺纹规格与快插端的适配管径是一一对应的，比如适配6mm外径气管的接头，对应螺纹端通常是M5或者1/8英寸管螺纹，整体外径不会超过14mm，安装时需要预留的操作空间很小，哪怕是在密集排布的阀岛旁边、设备内部狭小的走线走管区域，也能顺利完成安装，不会和周边的其他元件、管路产生干涉。安装边界方面，螺纹端锁紧时的扭矩不能超过材料的屈服强度，这类接头通常采用POM或者改性尼龙材质注塑成型，部分高压场景会使用黄铜或者不锈钢机加工成型，锁紧扭矩过大容易导致螺纹滑牙或者六角部位开裂；快插端对接的管材端面要剪平，不能有斜口、毛刺，不然插入时容易刮伤内部的密封胶圈，长期使用会出现渗漏问题，同时管材插入前要确认外径公差在允许范围内，外径过大会插不进去，外径过小则卡爪无法有效卡紧，密封也会失效。

　　在实际设备维护场景中，这类接头的优势也很明显，当某一段管路出现破损需要更换时，不需要把整条回路的接头都拆开，只需要拔下破损的管材更换新管即可，维护效率比传统的卡套式、扩口式接头高很多，而且快插结构的重复插拔次数可以达到上千次，密封性能不会出现明显衰减，适合需要频繁拆装调试的设备管路系统。设计建模过程中，要重点关注内部卡爪的卡槽位置、密封槽的尺寸公差，密封槽的深度和宽度要和选用的O型圈线径匹配，压缩量控制在15%-25%之间，压缩量太小密封不足，压缩量太大则会增大插拔力，还会加速胶圈的老化失效；外六角的棱角要做微小的倒角处理，避免装配时划伤操作人员的手，也能减少注塑或者机加工过程中的应力集中问题，提升零件的结构强度。流道内壁的粗糙度要控制在Ra1.6以下，减少流体流动时的紊流产生，对于输送洁净气体的场景，内壁还要做抛光处理，避免积尘或者残留杂质影响介质洁净度。
