带长圆孔折弯金属安装固定条结构设计

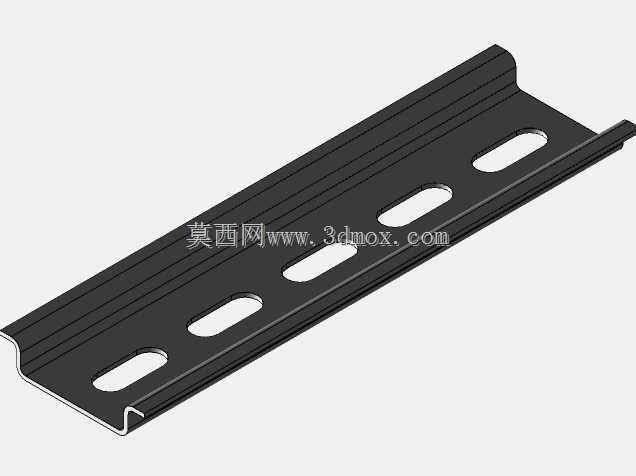

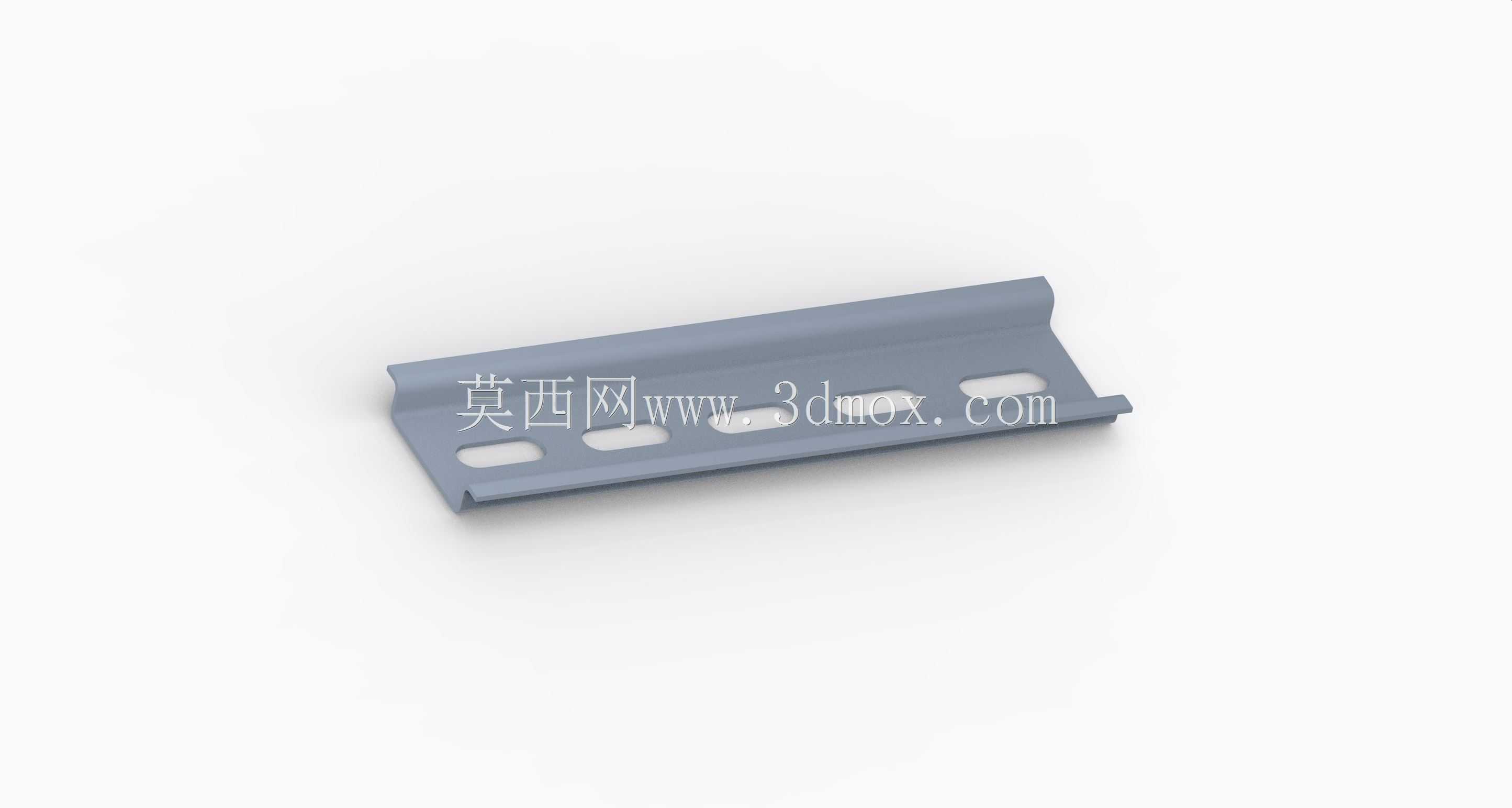

　　这类带多组长圆孔的折弯金属固定条，在工业装配场景里的应用覆盖范围极广，小到电气柜内部的元器件安装固定，大到输送线侧边的导向件挂载、设备外罩的连接定位，都能见到同结构构件的身影。和常规的平直安装片不同，这个构件做了双侧折边处理，折边高度不高但刚好能给构件提供足够的截面惯性矩，不用额外增加板材厚度就能避免安装后受载出现翘曲变形，实际选型时如果是用在有振动的设备上，这种折边结构比同厚度平板的抗疲劳表现好上不少，能减少长期受振后连接松动的概率。

　　构件平面上开设的四组长圆孔是整个设计的核心功能点，长圆孔的长度方向和构件长度方向保持一致，安装时可以顺着孔的长向调整固定位置，不用在装配阶段反复配打孔位，对于现场安装的容错率提升非常明显——比如设备机架上的预装孔位存在小范围加工误差时，只需要微调固定条的位置就能顺利完成装配，不用返工扩孔或者补焊安装座。孔的边缘做了轻微的沉边处理，不是锋利的冲切毛边，安装时不会刮伤连接螺栓的镀层，也能避免装配工人被毛刺划伤，这个细节在批量装配的产线上能减少不少不必要的小工伤。

　　从设计思路上看，这个构件完全是面向批量钣金加工做的优化，整体是单块板材经冲孔、折弯两道核心工序就能成型，没有额外的焊接、铆接工序，加工时排料可以顺着板材长度方向连续排布，材料利用率能做到九成以上，批量生产时的成本控制优势非常明显。折边的折弯半径取的是板材厚度的1.2倍左右，既不会因为折弯半径太小导致折弯处出现裂纹，也不会因为半径太大导致折边处存在过大的回弹量，成型后尺寸稳定性好，批量生产时的尺寸一致性容易保证，不用在成型后增加额外的校形工序。

　　安装边界上，这个固定条的总长度适配常规的200mm间距安装孔位，宽度方向的尺寸刚好能匹配M6规格的六角螺栓安装，折边的高度控制在8mm以内，安装后不会突出到相邻构件的运动路径里，不会和周边的走线、运动部件产生干涉。实际使用时如果是用来固定较轻的传感器、线槽这类部件，直接用螺栓穿过长圆孔锁紧即可；如果是用来挂载稍重的导向条、挡边类部件，可以在折边处额外增加一个小的顶丝孔，辅助锁紧定位，避免长期受载后固定条出现滑移。构件的表面没有做复杂的涂层处理，保留了钣金加工后的基础氧化层，用户可以根据自身的使用环境做镀锌、喷塑或者喷漆处理，不管是用在干燥的室内设备环境，还是有轻度防潮要求的户外设备上，都能适配对应的表面处理需求。

　　在做这类构件的三维建模时，需要特别注意折弯扣除值的准确设置，不同厚度的板材对应不同的折弯扣除参数，要是参数设置错误，成型后的构件孔位会出现偏移，导致现场安装时无法对齐预装孔。另外长圆孔的两端圆弧中心距要和实际安装的调整范围匹配，不能为了省料把长圆孔做的过短，不然就失去了位置可调的设计意义；也不能做的过长，不然会过度削弱构件的整体强度，导致安装后受力出现凹陷变形。折边的端部做了小的倒角处理，没有尖锐的直角，安装时不会卡到相邻构件的边角，也能减少涂装时边角处出现流挂的概率。

　　这类构件看起来结构简单，但在实际的设备装配里是用量非常大的基础连接件，很多设计新人在做这类零件时容易忽略折弯处的让位、孔位到折弯边的最小距离要求，要么导致折弯时孔位被拉变形，要么安装时螺栓头没法贴紧构件表面，这个练习模型刚好把这些钣金设计的常见注意点都融入了进去，建模时顺着工艺逻辑走一遍，就能把钣金设计里的基础工艺要求摸透，后续做更复杂的钣金构件时也能避开很多常见的工艺坑。
