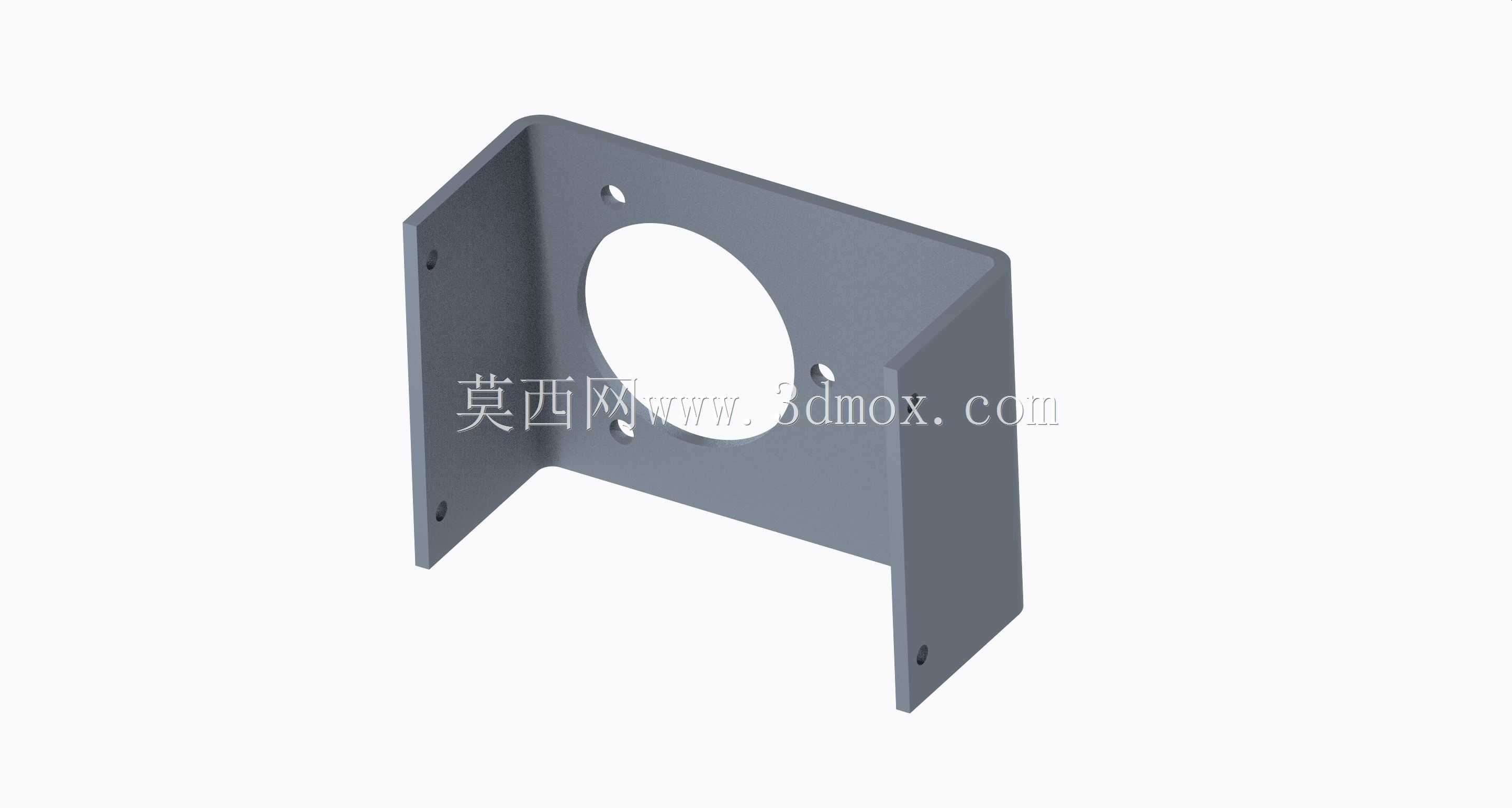

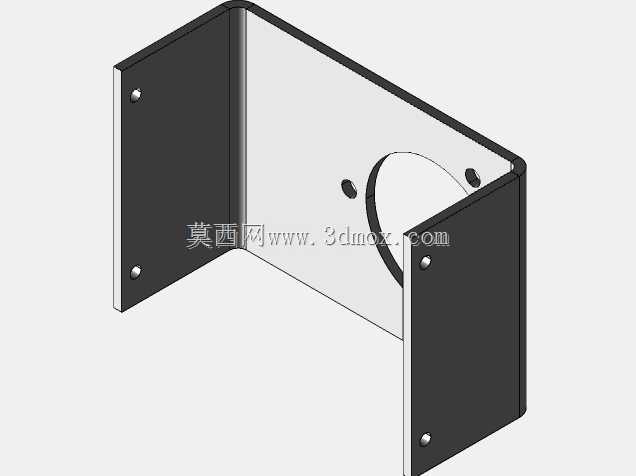

U型带孔钣金安装固定支架结构

　　日常做设备结构排布的时候，这类U型折弯的钣金支架其实出镜率特别高，不像那些定制的异形铸件要开模，钣金折弯的件加工周期短，改型也快，小批量设备组装的时候调尺寸、补件都很方便。先看实际用的场景，这类支架大多用在小型机电设备的内部构件固定上，比如小型风机、控制模块、传感组件的安装位，因为是两个垂直的安装面，一边可以贴在设备的立式机架型材或者钣金内壁上，另一边的大圆孔刚好可以穿过带圆形安装座的部件，比如轴流风机的风筒、电机的前端盖、或者是带外螺纹的接插件座，周围的小孔用来穿螺丝锁紧部件，侧边折弯面上的孔则用来把整个支架固定在设备主体上，相当于一个转接的支撑座，把需要悬空或者垂直安装的部件稳稳托住，避免部件直接和设备壁硬接触，留出一定的走线或者散热间隙。

　　从结构设计的逻辑来说，这个件用的是等厚钣金折弯，两个折弯边的高度是一致的，折弯处做了标准的内R角，不会因为折弯应力集中导致开裂，毕竟冷轧钢板折弯的时候如果内R太小，尤其是1.5到2mm厚度的常用钣金料，很容易在折弯处出现微裂纹，长期受振动的话会有断裂风险。中间的大圆孔是核心的功能位，孔径是匹配常用的圆形安装部件的外径做的，间隙控制在0.2到0.5mm之间，既方便安装的时候对位，不会因为孔太小卡不住部件，也不会因为间隙太大导致部件装上去晃荡，后续锁螺丝的时候容易偏位。大圆孔周围的几个小孔是沉头孔设计，锁螺丝之后螺丝头不会突出支架表面，避免和安装的部件产生干涉，也不会刮伤后续装配的线材或者其他零件。两个垂直折弯边上的安装孔做了稍大的余量设计，比常用的M4、M5螺丝外径大1mm左右，现场安装的时候可以有轻微的调整余量，抵消机架焊接或者钣金加工带来的位置误差，不用硬掰支架对位，减少装配应力。

　　再讲安装边界的问题，这个支架的两个折弯边的宽度是一致的，安装的时候贴靠设备壁的那个面，孔位的排布是上下对称的，不管正装反装都能锁螺丝，适配不同的走线方向。支架的整体进深也就是两个折弯边之间的垂直距离，刚好够容纳常规圆形部件的安装座厚度，不会因为进深太浅导致部件装上去之后突出太多，也不会因为进深太深浪费设备内部的空间，毕竟小型设备的内部排布空间本来就紧张，每一寸空间都要留给走线、散热或者其他功能构件。另外这个支架的三个面都是直角折弯，没有多余的翻边或者凸起，堆叠存放的时候不会卡料，钣金加工完之后表面做喷塑或者镀锌处理，防锈能力也够，用在普通工业设备的内部，不用考虑户外暴晒或者强腐蚀的场景，足够满足使用寿命要求。

　　实际建模的时候要注意，折弯扣除的数值要和加工厂的工艺匹配，不同厚度的板材、不同的折弯下模槽宽，折弯扣除的数值不一样，要是直接按理论直角建模，加工出来的支架两个安装面的孔位会有偏差，到现场装不上就麻烦。还有孔位的边距，不管是大圆孔还是小孔，离折弯边的距离都要大于2倍板厚加折弯R的尺寸，不然折弯的时候孔会被拉变形，变成椭圆孔，螺丝穿不过去。另外这个支架没有做加强筋，因为本身承载的部件重量不大，一般也就几公斤的风机或者小型模块，1.5mm厚的冷轧钢板折弯之后的刚性足够，要是承载更重的部件，才需要在折弯处加三角加强筋或者压筋提升刚性，现在这个结构刚好兼顾了加工成本和结构强度，不会过度设计增加不必要的加工工序。
