带开口槽铰接式机械连接固定座

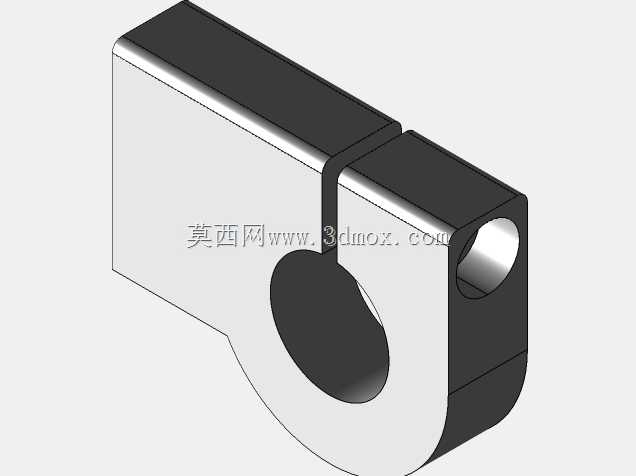

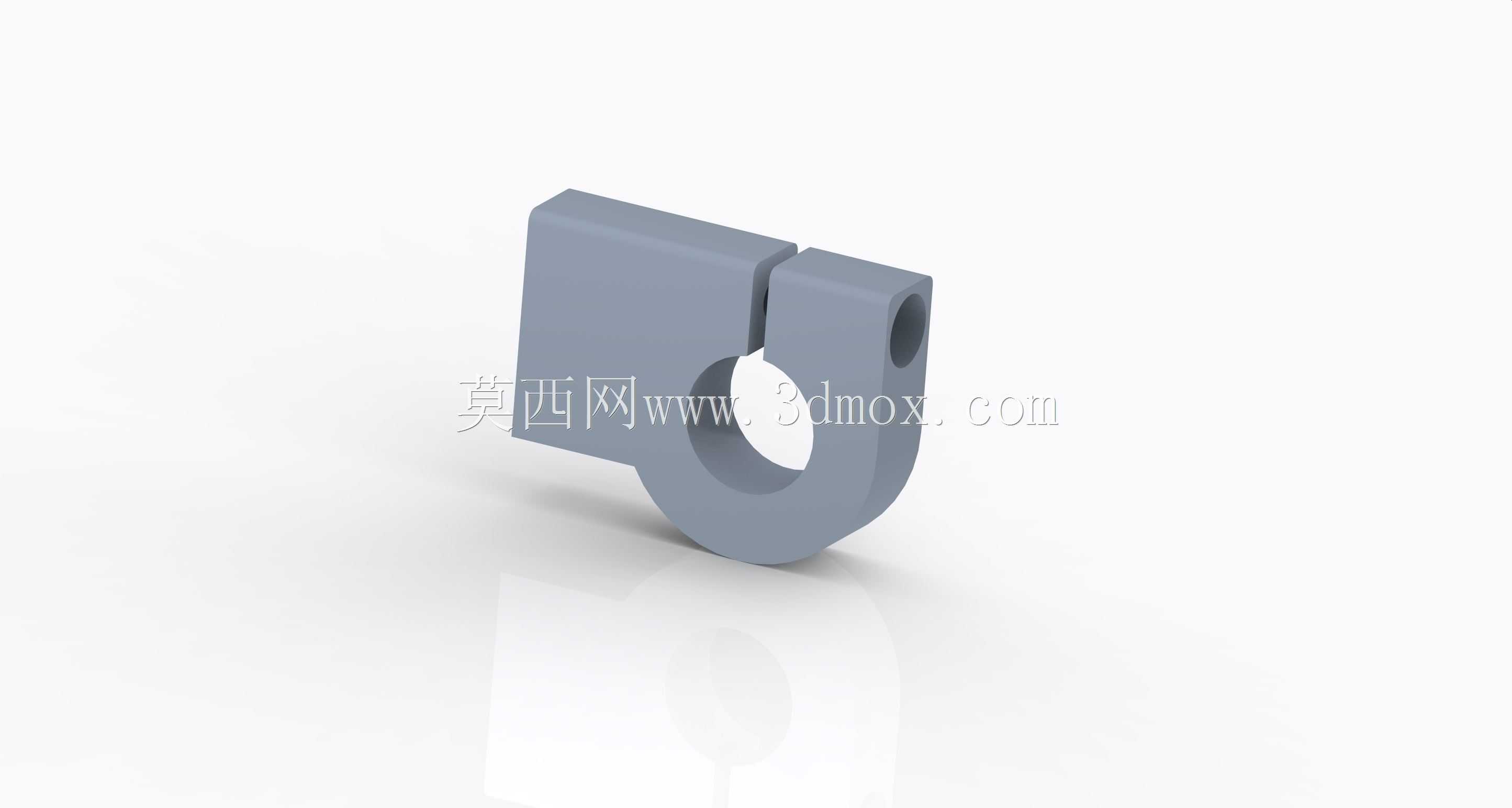

　　这类带开口槽的铰接固定座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动结构里十分常见，核心作用是实现两个构件之间的铰接式连接，同时允许被连接件在一定角度范围内摆动，同时承担径向的载荷传递，避免连接部位出现应力集中导致的构件断裂。从结构设计逻辑来看，主体采用一体化铸造成型后做机加工处理，下部的半圆弧环结构是铰接配合的核心部位，这个圆弧的内径尺寸需要和配套的铰接销轴做间隙配合，配合公差一般选H8/f7，既保证铰接转动时无卡滞，又不会因为间隙过大产生晃动，影响整套传动机构的定位精度。上部的方形块体上开设的通槽是安装让位结构，槽宽尺寸需要匹配被连接构件的厚度，槽的两个侧壁上加工同轴的销孔，用来穿装锁紧销轴，

　　把插入槽内的构件和固定座锁紧为一体，这种开口槽的设计相比封闭孔结构，安装时不需要从构件端部穿装，可以直接从侧向卡入对应安装位，大幅降低了设备现场装配、后期维护更换的操作难度，尤其是在空间紧凑、构件两端已经固定在其他部件上的场景下，这种侧向装卡的结构优势十分明显。上部块体侧面的通孔是辅助安装孔，可以穿装紧定螺钉，对插入槽内的构件做轴向定位，防止设备运行过程中构件沿销轴方向窜动脱落，也可以根据实际安装需求，在这个孔位加装润滑脂注油嘴，定期向铰接配合面加注润滑脂，降低铰接转动时的摩擦磨损，延长构件的使用寿命。从安装边界来看，这类固定座的下部圆弧环的外圆面没有多余的突出结构，安装时需要保证圆弧环的两侧端面和配套支座的安装面完全贴合，

　　接触面积不低于配合面的85%，避免销轴承受额外的弯曲载荷；上部开口槽的槽底平面需要做铣平处理，保证被连接构件插入后端面和槽底贴合无间隙，锁紧销轴穿装后，销轴的两端需要加装开口销或者轴用挡圈做轴向限位，防止设备运行过程中销轴脱出引发设备故障。在实际工况应用中，这类固定座常被用在小型气动推杆的端部铰接、输送线挡料机构的摆动支座、工装夹具的夹紧臂铰接位这类需要反复摆动、承受中等冲击载荷的位置，设计时特意在槽口和圆弧环的衔接位置做了圆角过渡，避免应力集中在直角位置，因为设备长期运行时，铰接部位会承受反复的交变载荷，直角衔接处很容易萌生疲劳裂纹，圆角过渡可以把局部应力降低40%以上，大幅提升构件的疲劳强度。零件的壁厚设计也做了等壁厚处理，

　　除了销孔位置的局部加强，其余部位的壁厚保持均匀，不管是采用铸造还是型材加工的方式制作，都能避免加工过程中出现变形，也能保证热处理时各部位的冷却速度一致，不会出现局部硬度不均的问题。在三维建模过程中，这类零件需要重点关注几个配合尺寸的公差关联：下部铰接孔的同轴度、上部槽两侧销孔的同轴度、槽的对称面和下部铰接孔轴线的垂直度，这些形位公差如果超差，装配时就会出现销轴穿装困难、铰接转动卡滞、构件摆动时别劲的问题，严重时甚至会导致配套的驱动部件过载损坏。另外，零件的所有棱边都做了0.5mm的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能消除棱边的应力集中点，提升零件的抗冲击性能。这类零件的材质一般选用45号钢或者球墨铸铁，承受冲击载荷较大的场景下会做调质处理，表面硬度达到HB220-250，铰接配合面会做高频淬火处理，硬度达到HRC40-45，提升配合面的耐磨性能，减少长期摆动产生的磨损量，延长整套机构的维护周期。
