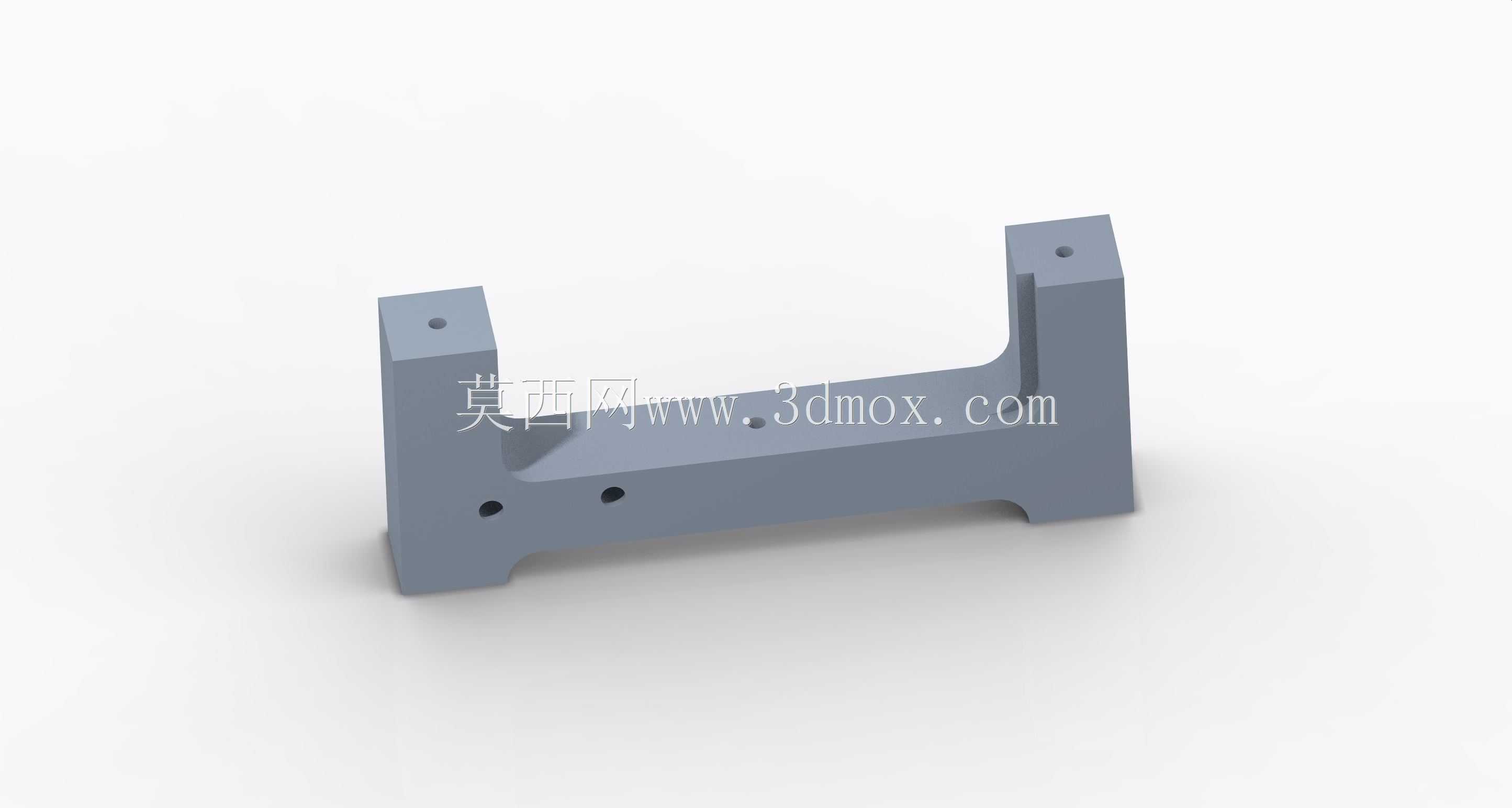

U型双立臂带孔机械支撑连接构件

　　该构件属于典型的机械结构支撑连接类零件，整体采用U型槽式结构布局，两侧设置等高立式支撑臂，底部为一体化连接基座，这类结构在工装夹具、非标自动化设备机架、小型检测设备的定位模组中应用十分广泛，主要承担跨距支撑、部件挂载、定位基准传递的作用。从结构设计逻辑来看，两侧立臂顶端各设置一个同轴的沉头安装孔，这类孔位主要用于穿装螺栓固定上方搭载的功能模块，比如小型气缸安装座、传感器支架、直线导轨的端部挡块，孔位的同轴度公差通常控制在0.02mm以内，避免安装后出现装配应力导致搭载部件运行卡滞。立臂侧面与底部基座上分布的多个径向通孔，一部分用于穿装锁紧销钉，实现搭载部件的位置快速锁定，另一部分为工艺减重孔，在保证结构整体刚性的前提下降低零件自重，

　　减少设备运动段的惯量负载。底部基座的下边缘设置有两处对称的避让缺口，这类缺口的设计主要是为了适配安装基准面的凸台结构，避免安装时出现面接触不实的问题，保证构件安装后的平面度误差控制在0.01mm/m范围内，作为基准支撑件使用时不会引入额外的定位误差。从安装边界来看，该构件的跨距尺寸适配常规100-150mm行程的小型直线运动模组，立臂高度可满足搭载直径20-30mm的导杆类部件的安装空间需求，整体外形无外凸尖锐棱角，所有棱边均做了C0.5的倒角处理，既可以避免安装过程中划伤操作人员，也能消除机加工产生的毛刺应力集中点，提升零件的长期使用稳定性。在实际工况应用中，这类零件通常采用45号钢经铣削、钻孔、发黑处理加工而成，

　　若应用在有耐腐蚀需求的场景，也可替换为6061铝合金经硬质阳极氧化处理，两种材质的结构强度均可满足常规静态支撑、低频次动态负载的使用要求，不会出现立臂侧弯、基座变形的问题。设计过程中需要重点关注两侧立臂与底部基座的垂直公差，若垂直度超差，会导致上方搭载的运动部件运行轨迹偏移，直接影响设备的运行精度；同时各个安装孔的位置度公差需要匹配对应紧固件的尺寸公差，避免出现螺栓无法穿装、销钉定位间隙过大的问题。这类构件在小型自动化装配工位的应用中，常作为压装机构的下支撑座使用，两侧立臂的顶端孔位固定压头导向轴，底部基座安装在工作台面，中间的U型空腔用于放置待压装的工件，侧面的通孔用于安装工件定位挡块，可快速实现小型塑胶件、五金件的压装作业支撑；

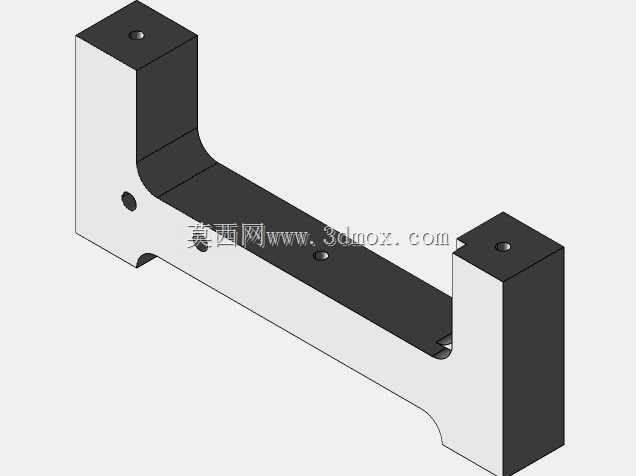

　　在检测设备中，这类构件可作为位移传感器的安装支架，两侧立臂固定传感器的导向套，底部基座固定在检测平台上，保证传感器检测头的运行轨迹与待检测面垂直，提升检测数据的准确性。从建模逻辑来看，该零件采用基础拉伸特征创建整体毛坯轮廓，随后通过切除特征生成各个孔位与避让缺口，最后添加倒角特征完成整体建模，建模过程中所有特征均采用对称约束，保证两侧结构的尺寸一致性，减少后续工程图标注的公差累积，为后续机加工提供准确的尺寸依据。
