开口式带凸耳环形夹紧固定座结构

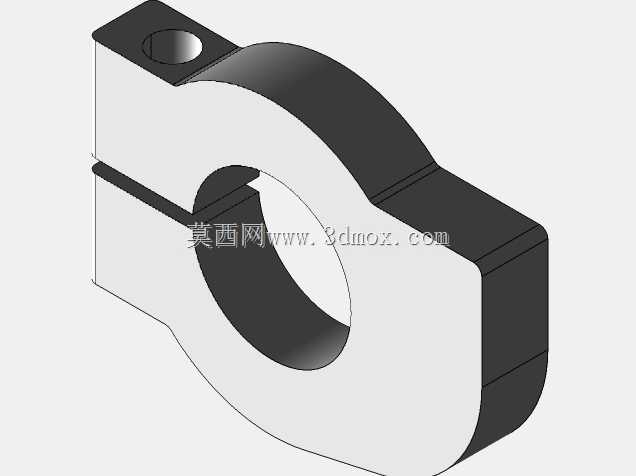

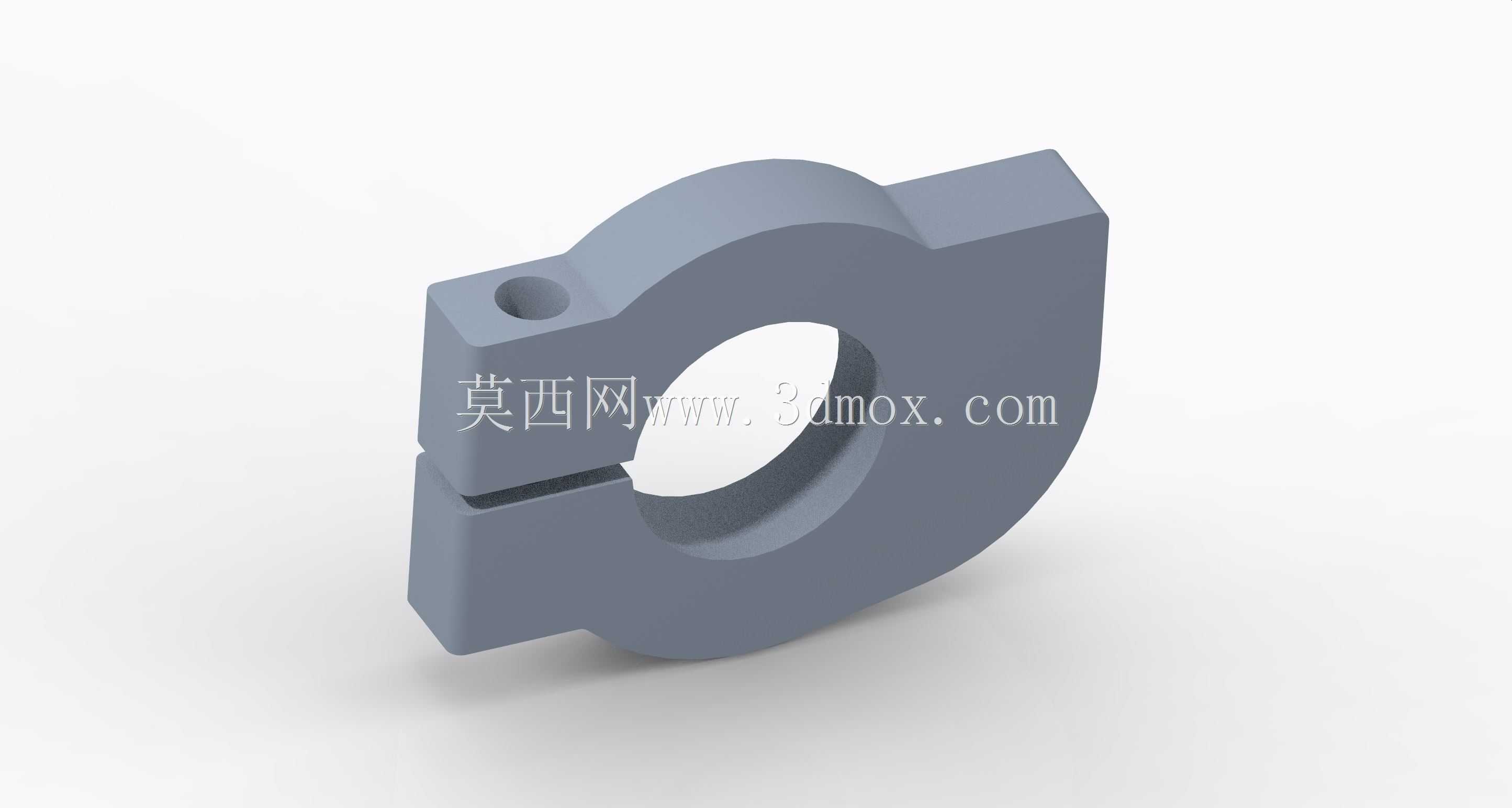

　　这类带开口的环形夹紧固定件，在轻工输送、小型工装夹具、管路辅助固定场景里十分常见，日常做设备改造时经常会碰到需要在现有圆轴、圆杆上加装附属构件的需求，这种开口式结构不需要从轴端穿装，直接卡到对应轴段上就能完成初步定位，比整环式的轴套安装效率高很多，尤其适合已装配完成的设备后期改型加装配件的场景，不用拆解原有轴系结构就能完成固定作业。从结构细节来看，主体的环形内孔是核心的配合面，加工时需要保证内孔的圆柱度，和被夹持的圆轴外径保持合理的间隙配合，间隙控制在0.02到0.05毫米区间比较合适，间隙太小装配时卡滞难以卡入，间隙太大夹紧后会出现同轴度偏差，长时间受振动载荷容易出现松动移位。环形本体上的切缝是实现夹紧功能的核心结构，

　　切缝宽度一般设置在1.5到3毫米，根据整体尺寸大小调整，切缝两侧的本体在螺栓锁紧时会产生弹性形变，抱紧内孔中的轴件，这种形变属于弹性范围内的小变形，不会破坏零件本身的结构强度，反复拆装也不会出现塑性变形导致夹紧力失效。一侧延伸出的方块状凸耳上加工有通孔，这个孔是用来穿装锁紧螺栓的，螺栓锁紧时会拉动切缝两侧的本体向内收拢，实现对轴件的抱紧固定，凸耳的厚度需要和螺栓规格匹配，比如用M6螺栓的话凸耳厚度不小于8毫米，避免锁紧时凸耳出现断裂变形。另一侧延伸出的块状结构是安装附属配件的基座，上面可以加工螺纹孔用来固定传感器支架、行程挡块、管路卡扣这类小型附属零件，相当于把轴上夹紧固定和配件安装两个功能整合到一个零件上，减少了设备上的零件数量，

　　也避免了多个零件堆叠安装带来的累积误差。做三维建模的时候，首先要确定内孔的公称尺寸，这个尺寸是和被夹持轴径直接对应的，之后根据夹紧力需求确定环形本体的壁厚，壁厚太小夹紧时容易断裂，壁厚太大则弹性不足，抱紧力不够，一般壁厚取内孔直径的四分之一到三分之一比较合理。切缝的位置要避开凸耳的受力方向，保证锁紧时受力均匀，不会出现单侧形变过大的问题。凸耳上的通孔位置要保证螺栓锁紧时的力线通过环形的中心，避免夹紧时零件出现偏斜，导致内孔和轴的接触面积变小，夹紧力不足。安装边界方面，这类零件的径向尺寸要注意和周边构件预留足够的间隙，尤其是切缝的开口侧，要预留出螺栓拆装的操作空间，至少要留出能放入套筒扳手的空间，不然现场装配时没法顺利锁紧螺栓。

　　轴向尺寸上，要根据需要承载的附属配件重量确定，一般轴向宽度不小于内孔直径的二分之一，保证和轴的接触面积足够，夹紧后不会出现轴向窜动。实际使用中，这类零件常用来在输送线的导杆上固定传感器安装架，或者在小型设备的操作杆上固定限位挡块，也可以用来固定小直径的气动管路，把管路夹紧固定在设备机架的圆杆上，避免管路晃动磨损。和传统的双螺栓对夹式固定座相比，这种单螺栓开口结构的零件数量更少，安装更快，成本也更低，适合对夹紧力要求不是特别大的轻载固定场景。建模的时候还要注意切缝两端的工艺处理，切缝的两个末端要做小圆角过渡，避免应力集中，不然反复拆装锁紧的时候，切缝末端容易出现裂纹扩展，导致零件断裂。内孔的边缘要做小倒角，方便装配时顺利卡到轴上，不会刮伤轴的表面镀层。凸耳上的通孔也要做倒角，避免螺栓穿装时被孔边的毛刺卡滞。
