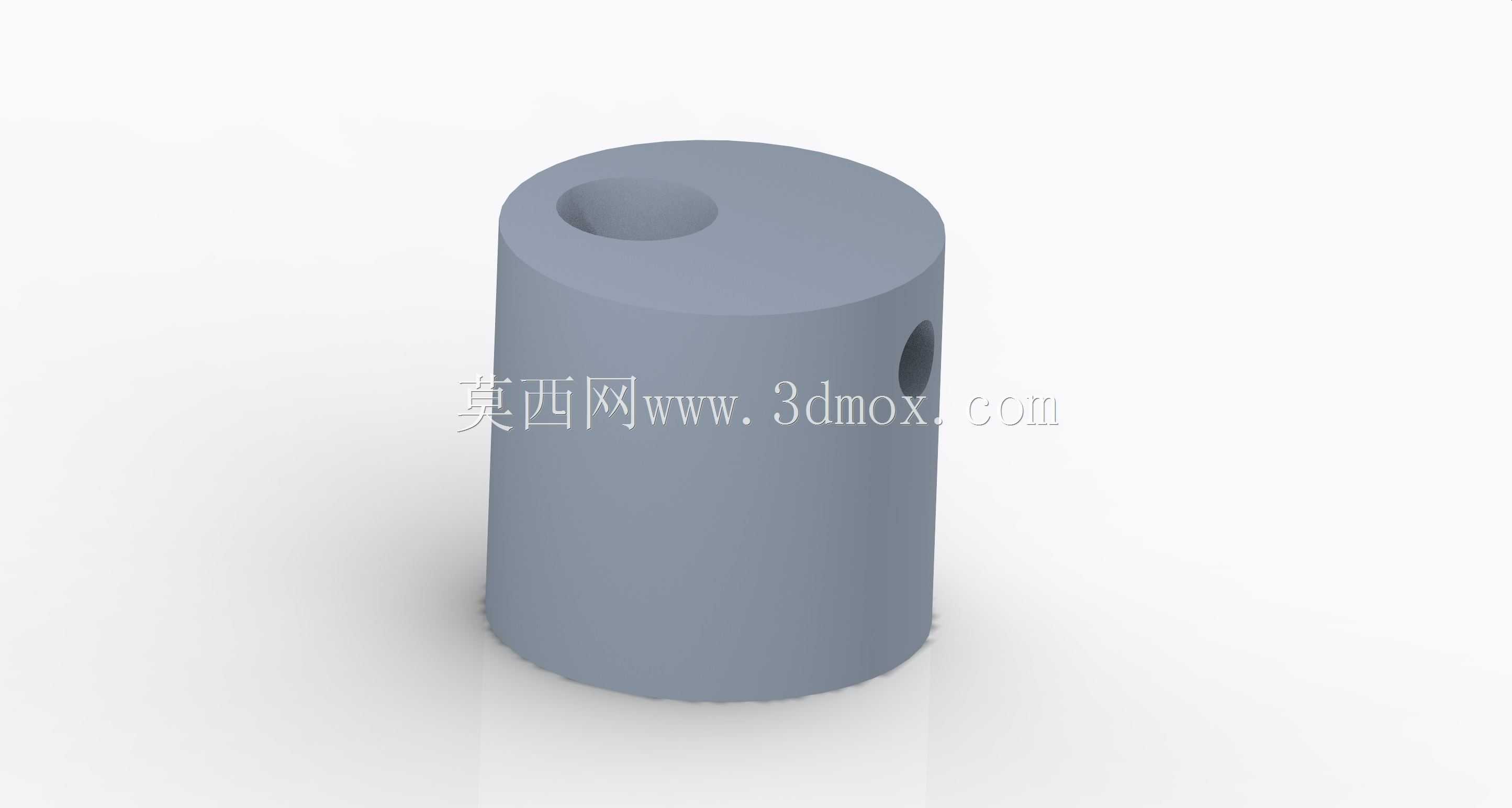

带正交通孔的圆柱类机械练习构件

　　做机械结构设计的从业者大多有过基础建模练习的经历，这类看似简单的带孔圆柱构件，恰恰是很多流体管路、小型定位机构、气动回路里最常见的基础单元。很多刚接触三维建模的新手容易觉得这类零件结构简单，画个圆柱切两个孔就完事，真到实际工程场景里用的时候，才会发现孔位的同轴度、孔与圆柱端面的垂直度、孔口的倒角处理，每一处细节都直接影响后续装配和使用效果。

　　先从实际应用场景说，这类带正交通孔的圆柱件，最常出现在小型气动回路的分气块、简易定位销轴的铰接座、低压流体管路的转接座里。比如在小型非标自动化设备的气动走线布局里，这类圆柱件可以作为垂直管路的转接载体，轴向的盲孔用来接入主气路，径向的通孔用来分出支路气路，圆柱的外圆面可以直接压入设备安装板的预制孔里，不需要额外做复杂的安装法兰，靠外圆和安装孔的过盈配合就能完成固定，整体占用的安装空间非常小，适合设备内部布局紧凑的场景。还有在一些简易的铰接定位结构里，这类圆柱件可以作为销轴的支撑座，轴向的盲孔可以用来嵌入润滑脂存储的毛毡，径向的通孔用来穿装定位销或者注油嘴，日常维护的时候不需要拆解整个结构，直接从径向孔就能完成润滑脂的补充，大幅降低小型设备的维护工作量。

　　从功能特性来看，这个构件的核心功能是实现两个垂直方向的通路连通或者结构铰接，外圆柱面是主要的安装基准面，整个圆柱的圆度、圆柱度公差直接决定了安装后的配合精度，如果外圆的圆柱度超差，压入安装孔之后会出现内应力变形，导致内部的孔位出现偏移，轻则通路出现节流影响流量，重则铰接件出现卡滞无法正常转动。轴向的盲孔和径向的通孔是两个核心的功能结构，两个孔的轴线垂直度是最关键的形位公差，实际加工的时候如果两个孔的轴线偏移量超过0.05mm，在作为流体通路使用的时候，介质在孔道交汇处会形成紊流，不仅会产生额外的管路噪音，还会在交汇处形成压力损失，影响整个回路的工作压力；如果作为铰接结构使用，孔位偏移会导致穿装的销轴出现别劲的情况，反复转动之后会快速磨损孔壁，缩短构件的使用寿命。

　　说到设计思路，这类零件的建模逻辑其实和实际加工的工艺逻辑是完全匹配的，第一步先确定外圆柱的基准尺寸，根据安装孔的配合要求确定外圆的直径公差，一般如果是压装配合的话，外圆公差选r6或者s6的过盈配合，如果是间隙配合做转动支撑的话，选h7的间隙公差即可。第二步做轴向的盲孔，盲孔的深度要根据实际的通路流量或者铰接深度来确定，盲孔的底部要做合理的退刀结构，实际钻孔加工的时候钻头本身会形成118度的钻尖，建模的时候如果直接做平底孔，后续出工程图的时候就会和实际加工的结构不符，导致加工出来的零件有效孔深不够。第三步做径向的通孔，径向孔的位置要避开轴向盲孔的底部钻尖区域，保证两个孔的交汇处是完整的圆柱面贯通，不能出现半孔或者缺口的情况，不然会在交汇处形成应力集中，在承压使用的时候容易从交汇处出现开裂。另外孔口的位置都要做0.5到1mm的倒角，一方面是去除加工产生的毛刺，另一方面在装配管路接头或者穿装销轴的时候，可以起到导向的作用，避免装配的时候刮伤密封圈或者销轴表面。

　　关于外形尺寸和安装边界，这类构件的整体高度一般是外圆直径的1.5到2倍，这个比例可以保证压入安装板之后有足够的结合长度，不会因为侧向受力出现倾斜或者脱落。径向通孔的轴线距离圆柱下端面的距离，要保证安装之后通孔的位置完全露出安装板的表面，不能被安装板挡住孔口，一般预留至少2mm的安全距离。轴向盲孔的孔壁厚度要根据使用的压力等级确定，如果是0.8MPa以下的低压气动回路，孔壁厚度不小于3mm就能满足强度要求，如果是更高压力的液压回路，还要根据材料的许用应力重新核算壁厚，避免承压的时候出现鼓胀变形。安装的时候要注意，外圆柱面压入安装孔的时候，要保证压入的方向和安装孔的轴线保持同轴，不能斜着压入，不然会刮伤安装孔的内壁，导致配合松动，必要的时候可以在压入端做15度的导入倒角，降低压装的难度。另外如果是作为流体通路使用的话，两个孔的内表面粗糙度要达到Ra3.2以下，减少介质流动的阻力，孔的交汇处要做轻微的倒钝处理，避免毛刺脱落进入管路造成阀件堵塞。

　　很多新手在做这类练习的时候，往往只关注外形的相似度，忽略了这些和实际加工、装配、使用相关的细节，做出来的模型看着像那么回事，真到出工程图加工的时候就会出现各种工艺问题，这也是基础建模练习最需要注意的地方——每一个特征的存在都要有对应的工程意义，不是为了建模而建模，而是为了最终能加工出合格可用的零件。
