带立柱凸台圆形法兰连接基座结构

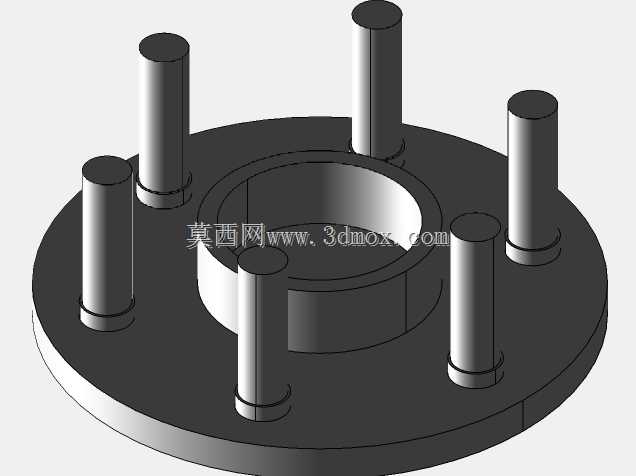

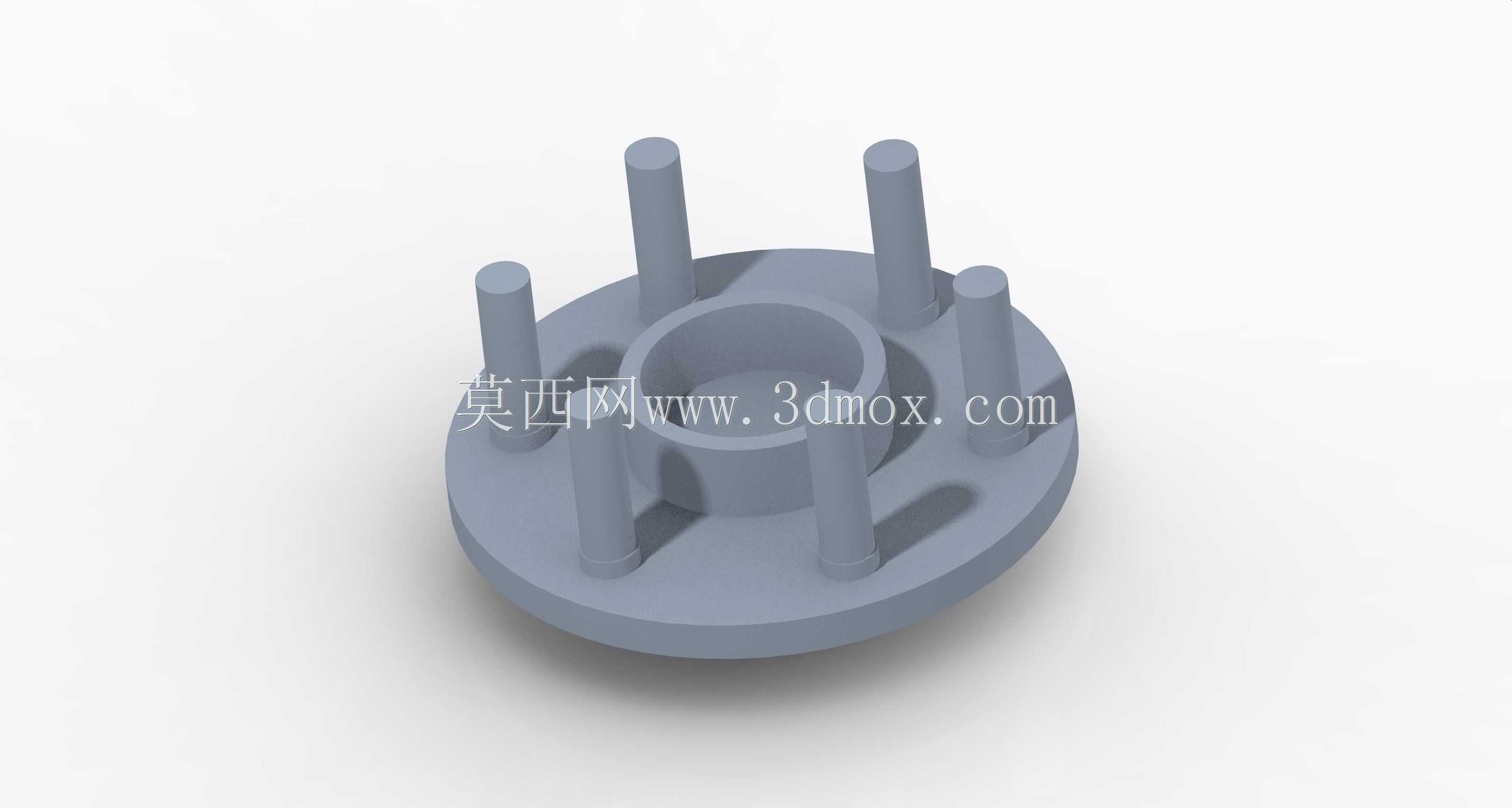

　　这类带周向立柱的圆形法兰基座，在轻工输送线、小型自动化工作站的工位定位场景中十分常见，多数时候作为末端执行件的承载转接结构使用，比如在小型分拣设备的拨料机构末端，它会承担拨料杆的定位支撑与扭矩传递作用，也可在小型试验台架上作为传感器安装的转接基准，适配多方向的检测元件固定需求。从结构功能上看，中间的中空筒腔是核心的配合定位面，通常会与配套的芯轴做间隙配合，承担径向定位的作用，筒腔的深度会根据配合轴的插入长度做匹配设计，保证配合段的接触长度足够抵消径向载荷带来的倾覆力矩，避免工作过程中出现轴件晃动的问题。周向均匀分布的六根圆柱立柱，并非单纯的结构加强设计，每根立柱的顶端都可作为独立的安装点位，用来固定拨片、检测挡片或者小型导向件，

　　立柱的分布角度经过等份计算，保证每个安装点位的受力都能均匀传递到底部的法兰盘上，不会出现局部应力集中的问题。底部的圆形法兰盘上开设的沉槽，是为了适配安装面的定位凸台，安装时可以直接卡入对应设备的安装基准槽内，减少现场安装时的找正时间，法兰盘的外缘厚度经过载荷校核，在承担上部立柱传递的冲击载荷时，不会出现边缘翘曲变形的情况。设计这类零件的时候，首先要确认的是中间筒腔的配合公差，根据实际使用场景如果是频繁拆装的工位，会选用H7/g6的间隙配合，如果是长期固定不拆卸的定位场景，会选用H7/k6的过渡配合，保证配合精度的同时不会出现装配困难的问题。周向立柱的高度需要根据上部安装件的运动行程做匹配，

　　要保证上部零件运动时不会与法兰盘表面发生剐蹭，同时立柱的直径要满足抗弯强度要求，在承受侧向推力的时候，立柱根部的应力要控制在材料许用应力的三分之二以内，预留足够的安全余量应对突发的载荷冲击。法兰盘上的安装孔位会根据配套设备的安装螺孔位置做对应设计，通常会在法兰盘上预留2-4个通孔用来穿装固定螺栓，孔位的位置度公差控制在0.1mm以内，保证安装时可以顺利对位，不需要额外修锉孔位。从安装边界来看，这类基座的整体外径通常控制在100mm到150mm之间，立柱的高度根据使用场景不同在30mm到60mm区间调整，中间筒腔的内径根据配套轴件的直径做适配，常见的规格从20mm到40mm不等，整体安装后占用的垂直空间不会超过100mm，

　　适合在空间紧凑的小型设备内部安装使用。在建模过程中，需要注意立柱与法兰盘、筒腔的衔接位置要做圆角过渡，避免尖角位置出现应力集中，尤其是立柱根部的圆角半径不能小于1mm，否则在受冲击载荷的时候很容易从根部出现断裂问题。筒腔的内壁要保证圆柱度公差，避免配合轴装入后出现卡滞，法兰盘的安装底面要做平面度处理，保证安装后与设备基准面完全贴合，不会出现倾斜导致上部立柱的定位精度超差。这类零件通常采用铝合金或者工程塑料加工制作，在载荷较小的场景下用POM材质注塑生产可以有效降低成本，在有一定冲击载荷的场景下选用6061铝合金做机加工，兼顾强度与重量的要求，部分有耐腐蚀需求的场景还会做表面阳极氧化处理，提升零件的使用寿命。
