集成滑动轴承结构的内啮合齿圈构件

　　做传动结构设计快十二年，经手的回转类传动件少说也有几百套，这次拆解复现的这款带滑动轴承功能的内齿圈，最早是在港口重型回转机构的维保替换件测绘项目里接触到的，当时现场的旧件因为长期承受偏载冲击，分体式的轴承内圈和齿圈配合面出现了微动磨损，导致回转间隙超差0.2mm，吊具定位精度根本达不到装卸作业的要求，才萌生了把滑动轴承层和内齿圈做集成化设计的想法。

　　先从实际应用场景说，这类集成构件最常出现在重载低速的回转传动节点，比如大型工程机械的回转平台、风电偏航传动的末端齿圈、港口门座起重机的回转支撑、盾构机的管片拼装机回转机构，还有重型变位机的工作台回转传动，这些场景的共性是转速普遍不超过10r/min，承受的径向载荷和倾覆力矩大，作业环境多有粉尘、水汽，常规的分体式齿圈加滚动轴承的组合，不仅装配时要反复调整齿圈和轴承的同轴度，长期受冲击载荷时配合面容易出现跑圈磨损，维护时要同时拆换齿圈和轴承，维保工作量很大。

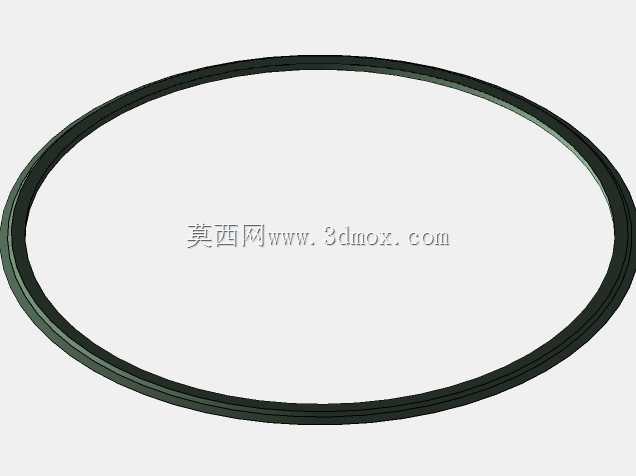

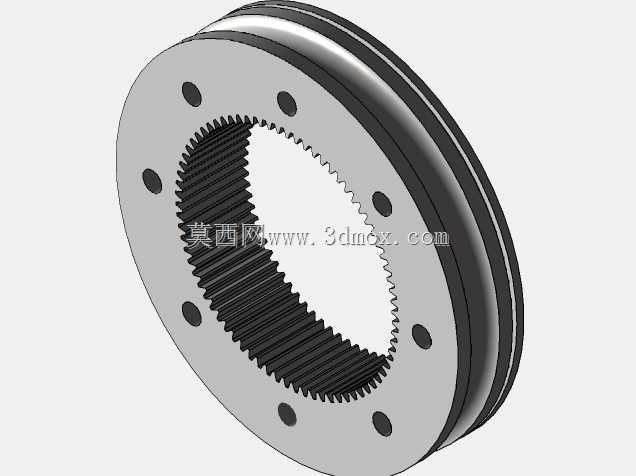

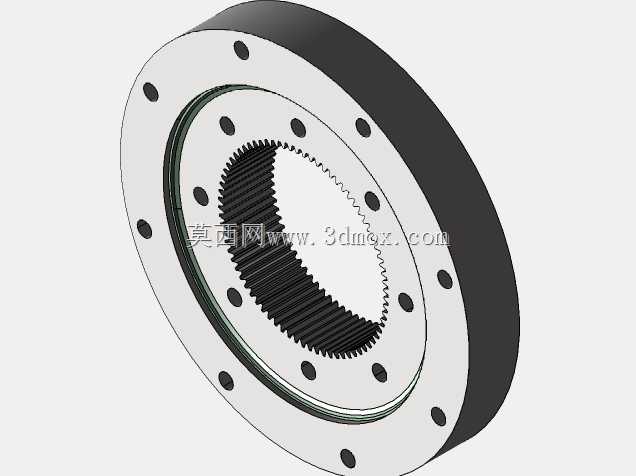

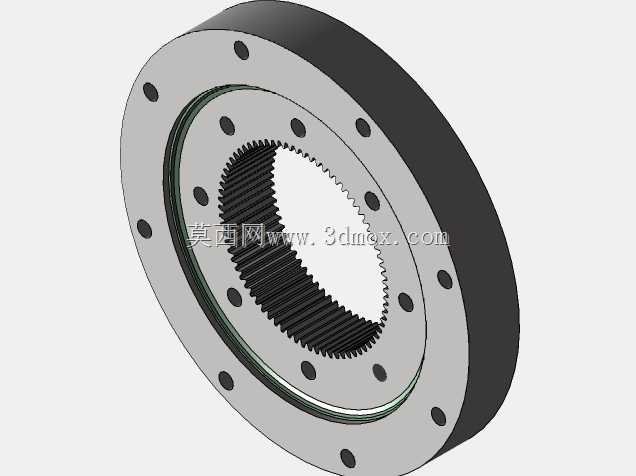

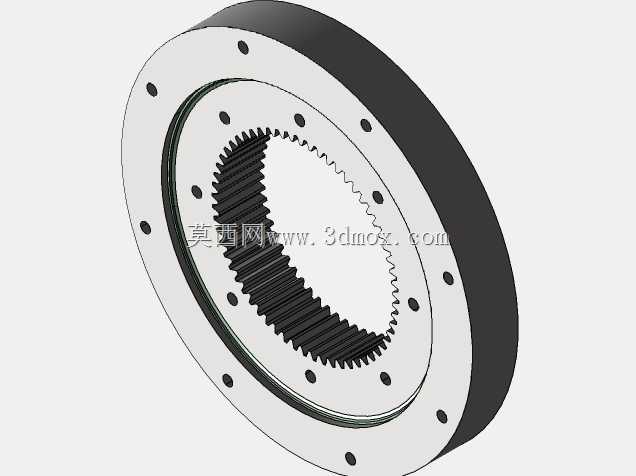

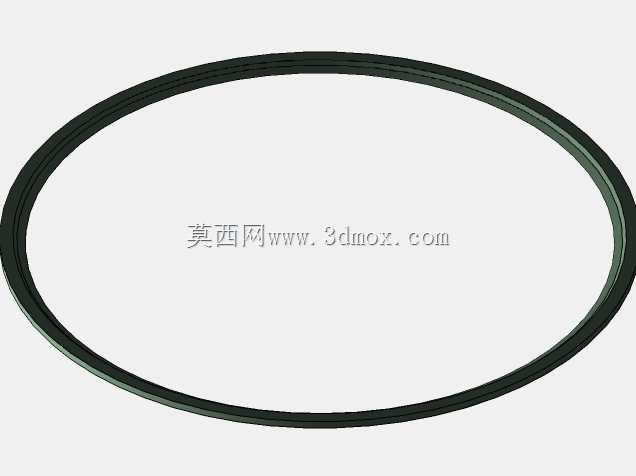

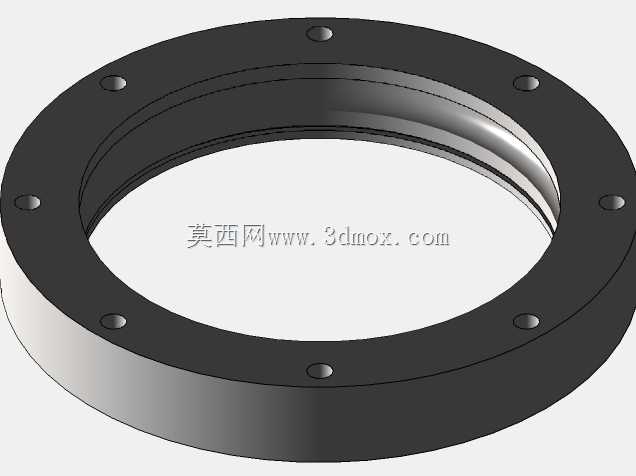

　　从功能特性上看，这款构件把滑动轴承的摩擦副层直接集成在了齿圈的内侧台阶位置，不需要额外配置独立的轴承内圈，齿圈本体同时承担传动啮合和轴承回转支撑的作用。外圈法兰端面上均匀分布的安装孔，是用来把整个构件固定在设备的固定基座上的，内圈的内齿是和行星齿轮或者小模数驱动齿轮啮合的部分，滑动轴承层直接和回转输出轴的轴颈配合，省去了轴承压装、同轴度找正的工序，装配时只要把输出轴穿入内孔，用螺栓把法兰端面锁死在基座上，就能同时完成传动副和支撑副的安装，整体的轴向尺寸比分体式结构缩短了近三分之一，对于安装空间紧凑的重型设备来说，能有效缩减整个回转机构的体积。

　　设计思路上最核心的点是要平衡齿部啮合强度和滑动轴承层的摩擦性能，齿圈的基体采用合金调质钢，整体调质处理后硬度控制在220-250HBW，保证法兰安装部分的韧性，承受安装预紧力和倾覆力矩时不会出现断裂；内齿部分做高频淬火处理，齿面硬度达到55-60HRC，硬化层深度控制在1.5-2mm，既保证齿面接触疲劳强度，承受重载啮合时的接触应力不会出现点蚀，又能让齿根部分保留足够的韧性，冲击载荷下不会出现断齿。内侧的滑动轴承层采用镶嵌固体润滑剂的铜合金材质，通过离心铸造的方式和钢基体结合，结合面做燕尾槽结构防止铜层在长期摩擦后出现脱落，铜层表面镶嵌的石墨润滑剂能在低速重载工况下形成稳定的润滑膜，即使长期不补充润滑脂，也不会出现干磨烧轴的情况，适合野外作业、维保不便的设备场景。

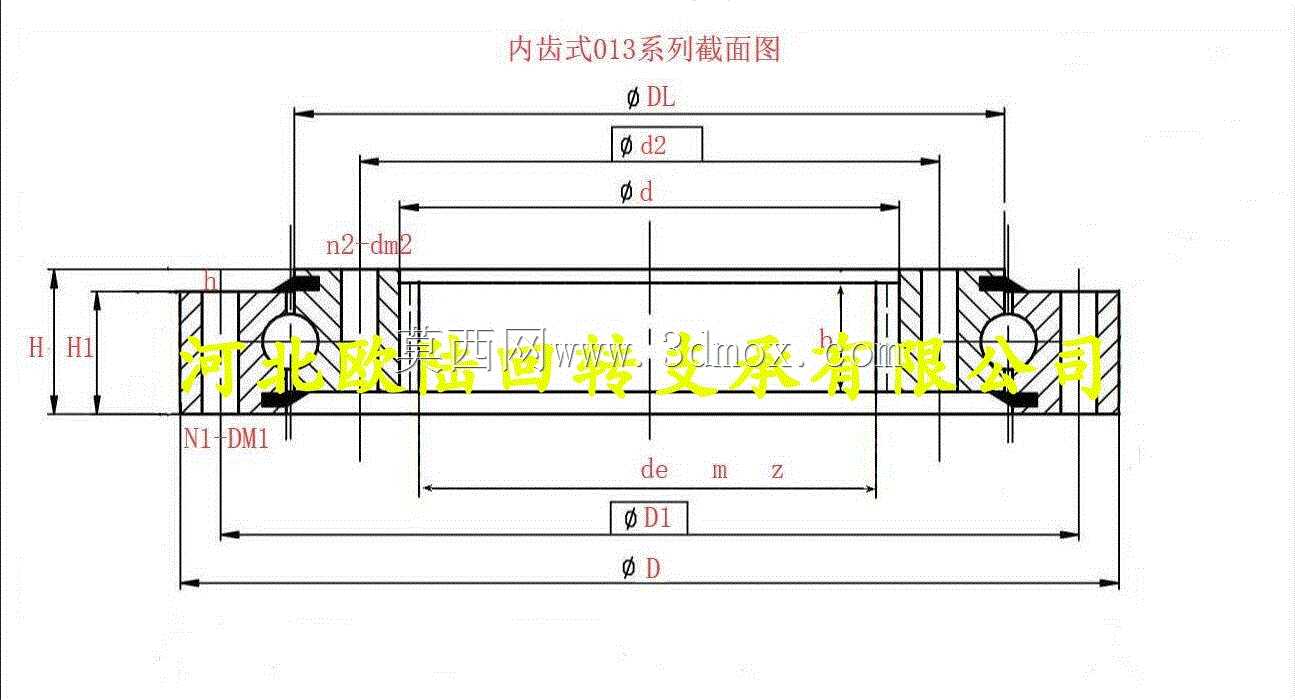

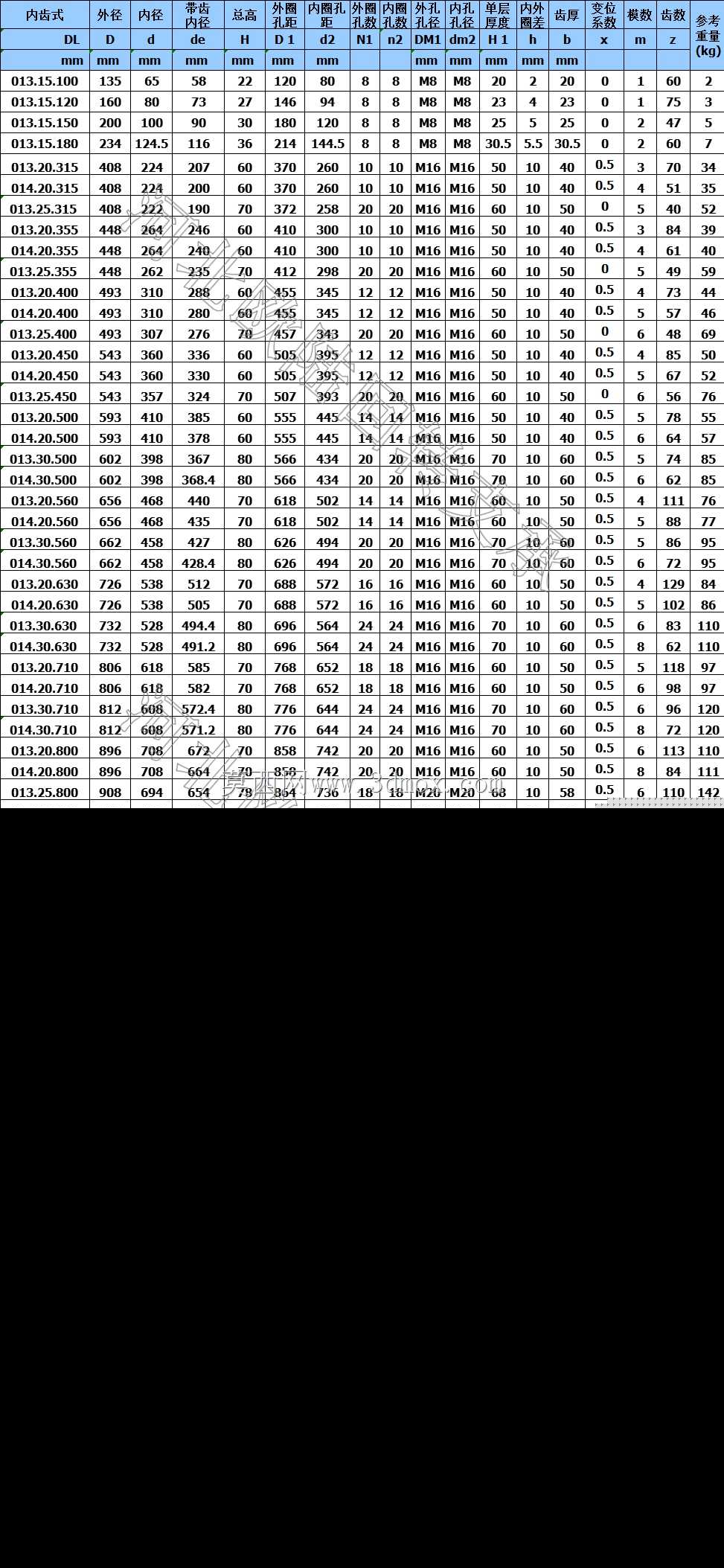

　　关于外形尺寸和安装边界，这款构件的法兰外径是根据配套设备的基座安装孔位设计的，法兰端面上的安装孔采用铰制孔设计，和安装螺栓的配合间隙控制在0.02mm以内，保证传动时的定位精度，不会因为螺栓受剪出现齿圈偏移导致的啮合偏载。内齿的参数根据配套的驱动齿轮模数、齿数匹配，齿圈的径向跳动公差控制在0.03mm以内，端面跳动公差控制在0.02mm以内，保证啮合时齿面接触面积能达到齿长的70%以上，避免局部载荷过大导致的齿面过早磨损。滑动轴承层的内孔和输出轴的配合采用H7/f6间隙配合，间隙值控制在0.05-0.08mm，既保证回转时不会出现卡滞，又能控制回转间隙在合理范围内，满足传动定位精度的要求。整个构件的轴向宽度根据承受的倾覆力矩计算，滑动轴承部分的宽径比控制在1.2左右，保证支撑刚度，承受偏载时轴瓦的比压不超过铜合金材料的许用值，长期运行不会出现塑性变形。

　　实际建模的时候要注意几个容易出错的细节，一是内齿的渐开线齿形要根据变位系数准确生成，因为这类重载内齿圈通常会采用正变位来提高齿根弯曲强度，建模时如果变位系数输错，实际加工出来的齿圈会出现啮合干涉，运行时卡滞甚至打齿；二是滑动轴承层的石墨镶嵌孔要均匀分布在铜层的承载区，也就是承受径向载荷的下半周区域，非承载区可以适当减少镶嵌孔的数量，保证铜层的结构强度；三是法兰安装孔的位置度公差要严格控制，建模时要把孔位的位置度基准设定在内孔轴线和法兰端面的交点上，保证加工后安装时能和基座孔位完全对齐，不会出现强行装配导致的构件变形。另外，齿圈和铜层结合的燕尾槽要做圆角过渡，避免应力集中，长期受交变载荷时结合面不会出现裂纹。

　　这类集成结构相比传统分体结构还有一个优势，就是备件管理更方便，现场维保不需要同时储备齿圈和轴承两种备件，只需要储备这一种集成构件，更换时一次装配就能完成维修，能大幅缩短设备的停机时间，对于连续作业的港口、矿山、风电场景来说，停机时间的缩短带来的经济效益远高于构件本身的成本。建模过程中还要考虑加工工艺性，内齿的加工要采用插齿工艺，插齿时的退刀槽尺寸要留够，避免插齿刀和内侧的铜层发生碰撞；铜层离心铸造后要做时效处理，消除内应力，避免后续加工和使用过程中出现铜层变形；法兰端面的安装孔沉头深度要和配套的螺栓头高度匹配，保证螺栓锁紧后螺栓头不会突出法兰端面，和相邻的部件发生干涉。
