带法兰盘端外螺纹长杆销轴结构设计

　　这类带法兰端外螺纹的长杆销轴，在轻工自动化输送线、小型工装夹具定位、电子设备模组铰接场景里应用十分普遍，很多人做建模的时候容易忽略安装边界的细节，最后出工程图或者做装配干涉检查的时候才发现问题。先从实际安装逻辑说起，这类零件的核心作用是实现两个相对转动或者需要快速拆装的构件之间的铰接定位，法兰端的作用是轴向限位，不需要额外加装轴用挡圈，端部的外螺纹段是用来配合薄型锁紧螺母，防止销轴在设备运行振动过程中从安装孔内窜出脱落，相比普通光轴销轴，这种结构的防松可靠性更高，拆装维护的时候不需要额外撬动挡圈，只需要松开端部螺母就能抽出销轴，在需要频繁更换治具的工装工位上，这种结构的维护效率能提升不少。

　　设计这类零件的时候，首先要确认安装孔的配合公差，光杆段如果是做铰接转动副，一般选h7或者g6的公差，和安装座的基孔制间隙配合控制在0.02-0.05mm之间，间隙太小会导致转动卡滞，间隙太大则会出现铰接晃动，影响设备定位精度。法兰盘的外径要比安装孔直径大3-5mm，厚度控制在2-3mm即可，太厚会增加不必要的零件重量，太薄则在轴向受力的时候容易出现变形，尤其是在有冲击载荷的工位上，法兰厚度不足会导致法兰根部断裂，建模的时候要注意法兰和光杆衔接的位置做R0.5-R1的圆角过渡，避免应力集中，很多新手建模的时候直接做直角衔接，做有限元分析的时候会发现这个位置的应力值远超材料屈服强度，实际使用中很容易从根部断裂。

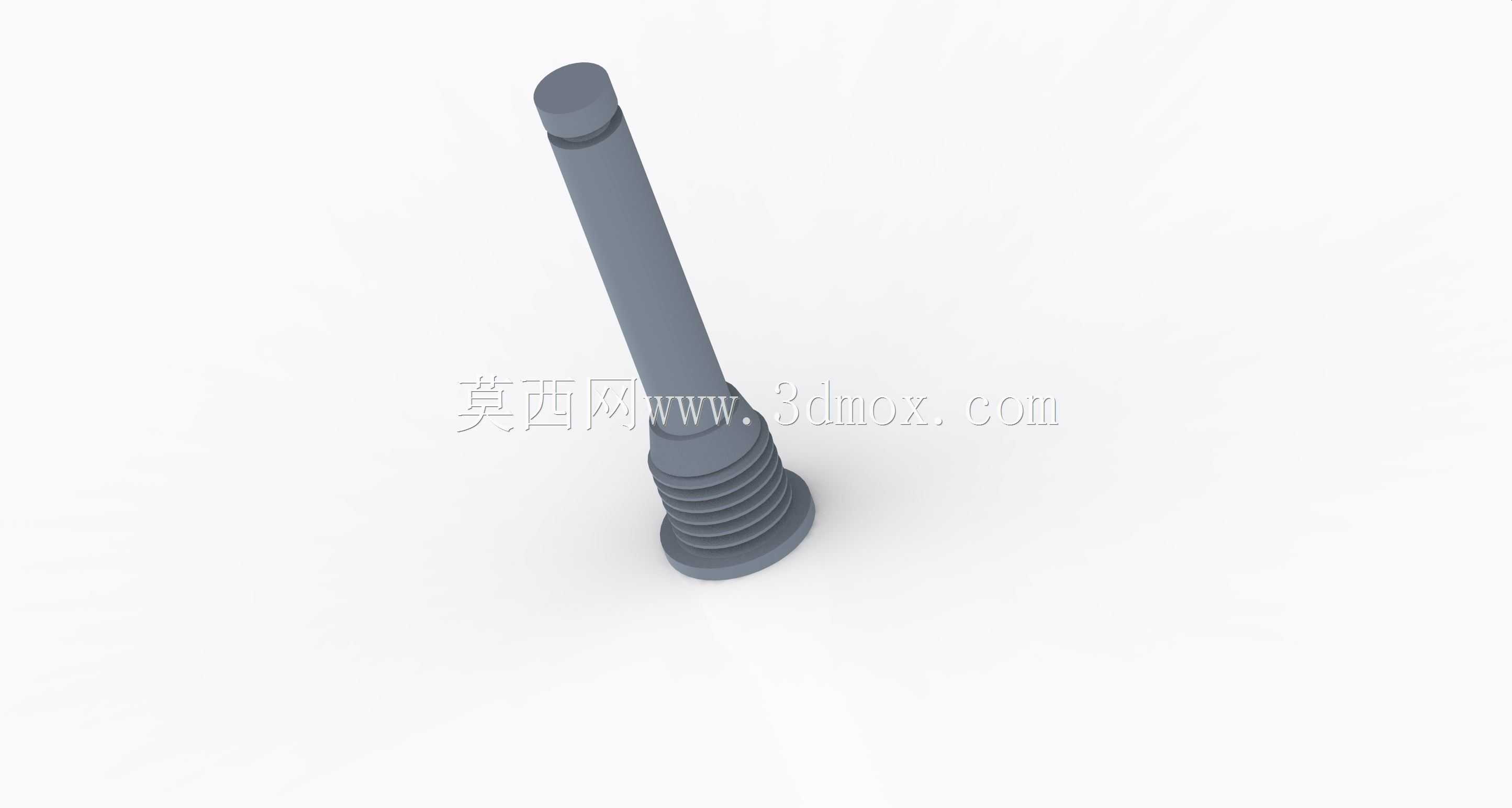

　　光杆段的长度要根据被连接的两个构件的总厚度来确定，要保证销轴穿入之后，端部的螺纹段能够露出安装面至少2-3个螺距，保证螺母能够完全锁紧，同时不能露出太长，避免和周边的运动构件发生干涉，比如在皮带输送线的侧边挡料机构铰接位，销轴露出太长会刮蹭输送皮带，造成皮带异常磨损。端部的外螺纹段要做退刀槽设计，退刀槽的直径要比螺纹小径小0.2-0.3mm，宽度控制在1.5-2倍螺距，方便车削加工的时候退刀，同时保证螺母能够拧到底，紧贴安装面，不会因为螺纹收尾的问题导致螺母锁不紧。光杆靠近法兰的那段螺纹？不对，看模型结构是靠近法兰端有一段外螺纹？哦不对，模型的螺纹段是在法兰和长光杆之间？不对，仔细看结构，是底部带法兰盘，往上一段是外螺纹，再往上是长光杆，顶端是小直径的圆柱导向端，哦刚才的结构判断错了，重新理：顶端的小直径圆柱是导向段，长度大概5-8mm，端部做C1的倒角，方便穿入安装孔的时候快速对位，不需要反复调整孔位对齐，在自动化设备快速换型的场景里，这个导向段能减少装配对位的时间。长光杆段是主要的配合承载段，表面粗糙度要求Ra1.6，保证铰接转动的时候磨损均匀，延长零件使用寿命。靠近法兰端的外螺纹段，是用来和其中一个安装构件的内螺纹孔配合，实现销轴本身的固定，法兰盘则是贴紧安装构件的端面，起到轴向定位和防转的作用？不对，不对，这种结构如果是螺纹段靠近法兰，那是把销轴拧入安装座的螺纹孔里，长光杆段作为铰接轴，顶端的导向段穿入另一侧的光孔，这样的话销轴本身是固定在安装座上，另一个构件绕光杆段转动，这种结构的好处是销轴不需要额外的锁紧件，通过自身的螺纹段拧入安装座，法兰端面贴紧安装座端面实现定位，装配的时候只需要把销轴拧入对应螺纹孔即可，装配效率更高。

　　建模的时候要注意螺纹段的收尾处理，不要把螺纹直接做到和光杆段衔接的位置，要留1-2mm的退刀距离，避免应力集中在螺纹和光杆的衔接位置，这个位置是整个零件的应力集中点，因为截面直径从螺纹小径突变到光杆直径，所以必须做圆角过渡，圆角半径不能小于0.8mm，否则在承受径向载荷的时候，这个位置很容易出现疲劳断裂。外形尺寸方面，这类销轴的光杆直径常见的规格从6mm到20mm不等，对应不同的承载需求，比如直径8mm的规格，光杆长度一般在50-120mm之间，法兰盘外径比光杆直径大6-8mm，厚度3mm，螺纹段的长度根据安装座的壁厚确定，一般比安装座的螺纹孔深度短1-2mm，保证法兰能够完全贴紧安装座端面，不会因为螺纹拧到底导致法兰和安装座之间留有间隙，造成销轴固定不稳。

　　安装边界方面，要注意销轴装配完成后，光杆段的周边要预留至少3mm的间隙，避免和周边的管线、运动构件发生刮蹭，尤其是在有往复运动的机构里，要确认销轴的顶端导向段不会超出安装构件的端面太多，一般导向段穿入另一侧光孔之后，露出的长度不超过2mm，防止运动过程中勾挂其他零部件。材料选择上，这类销轴一般用45号钢做调质处理，硬度达到HB220-250，有耐磨需求的场景可以对光杆段做高频淬火，硬度达到HRC40-45，提升耐磨性能，在有防腐需求的食品设备或者户外设备上，可以选用304不锈钢材质，不需要额外做表面处理，就能满足防腐要求。做三维建模的时候，螺纹段如果是做装配干涉检查，可以用简化的圆柱表示，不需要画出真实的牙型，减少模型的面数，提升软件运行效率，如果是做加工工艺仿真或者出渲染图，再画出真实的螺纹牙型，牙型的尺寸要符合普通公制螺纹的标准，牙型角60度，螺距根据直径选择对应的粗牙螺距即可，比如直径10mm的螺纹选1.5mm螺距，不需要选细牙螺纹，因为细牙螺纹的防松性能虽然好，但是加工成本更高，这类普通铰接场景用粗牙螺纹完全能满足使用需求。还要注意顶端导向段和光杆段的衔接位置也要做小的圆角过渡，避免装配的时候导向段刮伤安装孔的内壁，造成孔壁毛刺，影响装配精度。
