带六角基座的中空轴套类连接零件

　　这类带六角基座的中空轴套零件，在流体输送管路系统、小型机电设备的传动定位环节都有广泛应用，日常接触到的低压气动回路、小型液压支路、轻工设备的物料输送管路里，经常能看到同结构零件的身影。它的核心作用是实现两段不同管径管路的对接过渡，同时依靠下部的六角结构提供拧紧受力位，保证安装后的连接密封性与结构稳定性，避免管路运行过程中出现松动、介质渗漏的问题。

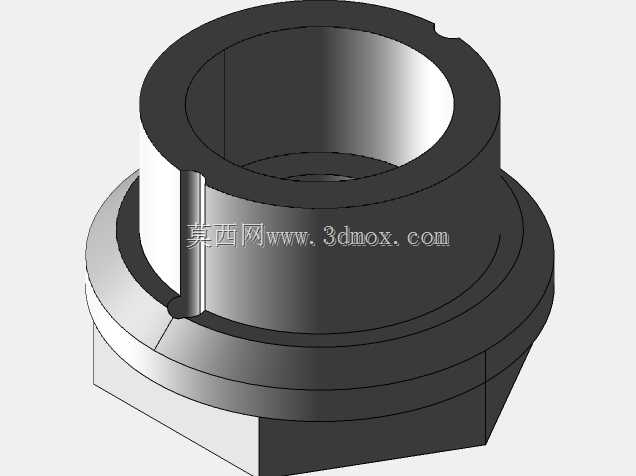

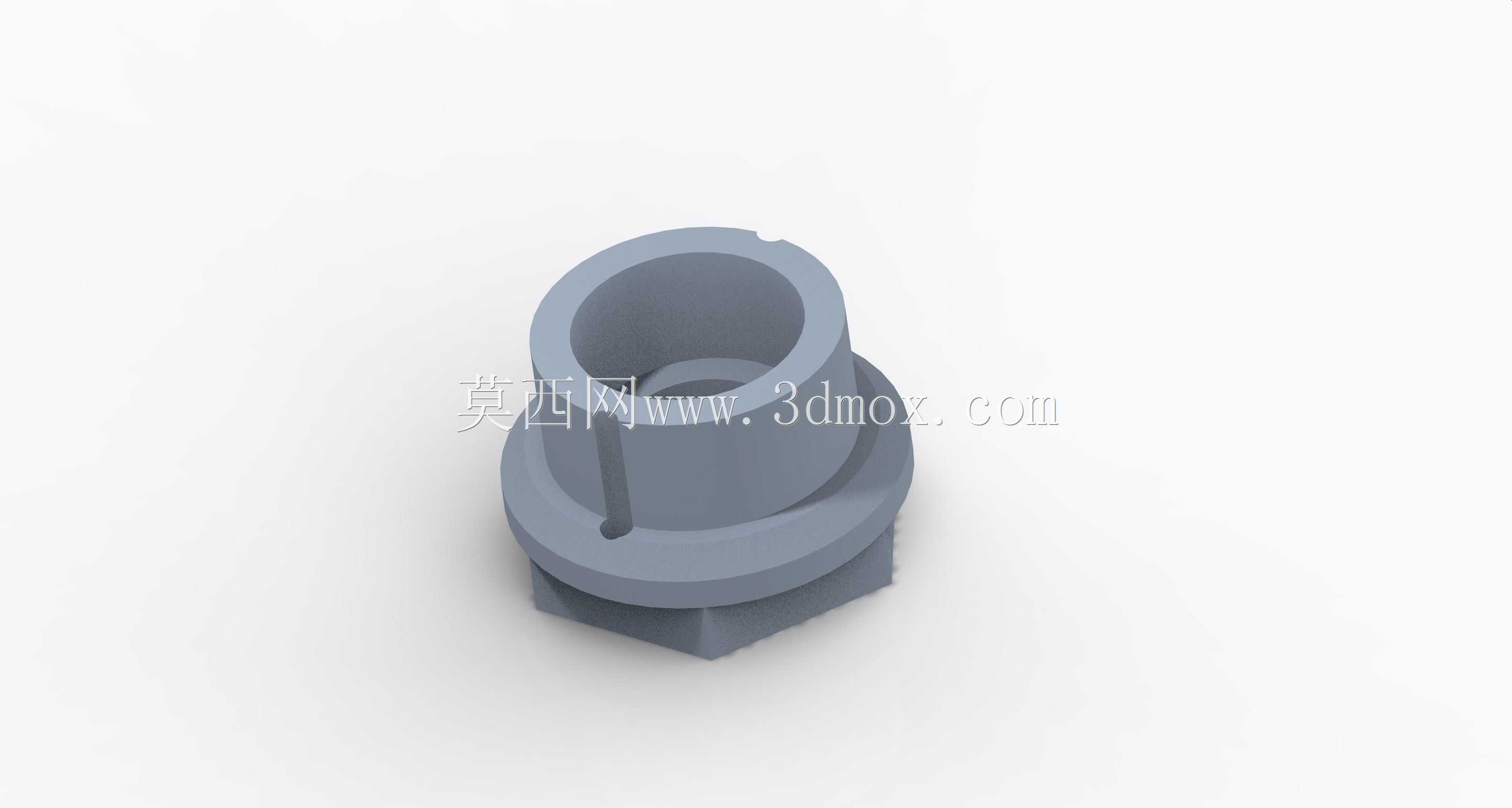

　　从结构设计逻辑来看，零件上部的中空圆筒段是主插接配合位，内壁做了均匀的壁厚处理，既保证插接时的导向顺畅，也能在通入0.6-1.2MPa的压缩空气、清水或者低粘度润滑介质时，承受足够的环向应力不会出现鼓胀变形。圆筒外壁靠近基座的位置做了一道环形凸缘，这个结构不是冗余设计，安装时可以抵住对接管路的端面，控制插接深度，避免插入过深顶到管路内部的密封件造成密封失效，同时凸缘也能分担一部分轴向受力，降低管路拉扯时对接位置的应力集中。下部的六角基座是标准的外六角受力结构，对边尺寸匹配常规活动扳手、开口扳手的夹持规格，现场安装不需要定制专用工装，用普通通用工具就能完成拧紧操作，六角基座的下端面做了微小的倒角处理，安装时可以顺畅嵌入对接端的密封槽内，配合密封圈实现端面静密封。

　　从安装边界来看，这类零件的整体轴向尺寸控制得比较紧凑，六角基座的最大外径比上部圆筒外径大出30%左右，安装时需要预留的操作空间只需要满足扳手转动60度的最小空间即可，适合在设备内部管路排布密集、操作空间狭小的场景使用。零件的中空通道做了全程等径设计，没有突然的截面变化，介质流经时的局部阻力损失很小，不会在通道内部形成涡流造成介质残留或者压力损耗，对于输送带有微小固体颗粒的流体介质，也不容易出现颗粒卡滞堵塞的问题。

　　建模过程中需要重点关注几个配合尺寸的公差匹配：上部圆筒的外径公差一般取h7级别，和对接软管或者硬管的内孔形成间隙配合，保证插接顺畅的同时不会出现过大的配合间隙导致介质泄漏；六角基座的下端面和圆筒轴线的垂直度需要控制在0.05mm以内，避免拧紧后出现偏斜导致密封面压合不均匀；内壁的表面粗糙度要达到Ra1.6以下，减少介质流动时的阻力，也避免粗糙表面残留介质造成长期使用后的腐蚀问题。另外圆筒上端的开口位置做了15度的导入倒角，不管是插接管路还是装入内部的密封衬套，都能起到导向作用，避免安装时刮伤密封件造成密封失效。

　　在实际设备选型应用中，这类零件常被用在小型自动化生产线的气动回路末端，连接气缸和供气支路，也会用在小型冷却循环系统里对接冷却水管路，部分小型食品加工设备的物料输送支路也会采用同结构的不锈钢材质零件，依靠六角结构的可靠拧紧，保证设备长期运行过程中管路连接不会因为设备振动出现松动。和普通的直通接头相比，这种一体结构的轴套式连接件没有多余的拼接焊缝或者装配接缝，整体结构强度更高，在有轻微振动的设备工况下，抗疲劳性能更好，不会出现拼接位置开裂的问题。
