扇形基座双通接口机械构件

　　该构件常见于中小型流体管路的终端换向接驳场景，在小型气动控制回路、低压润滑输油支路、实验台流体输送单元中都能见到同类结构的应用，核心作用是在有限安装空间内完成两路流体的汇流或者转向输出，同时依靠下部的扇形基座实现与安装面的稳定贴合固定，避免管路接驳后受流体压力、外力触碰出现偏转移位。

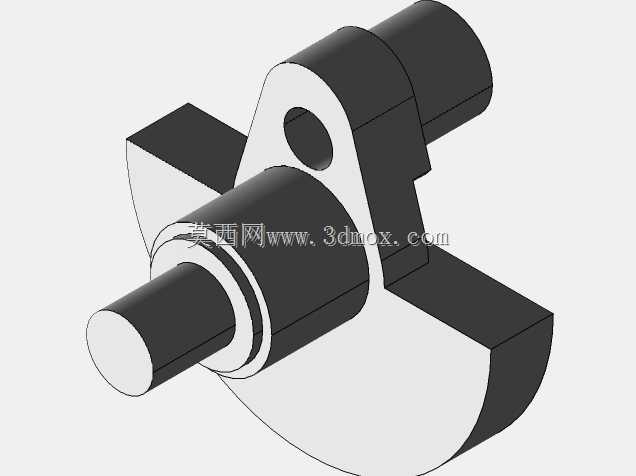

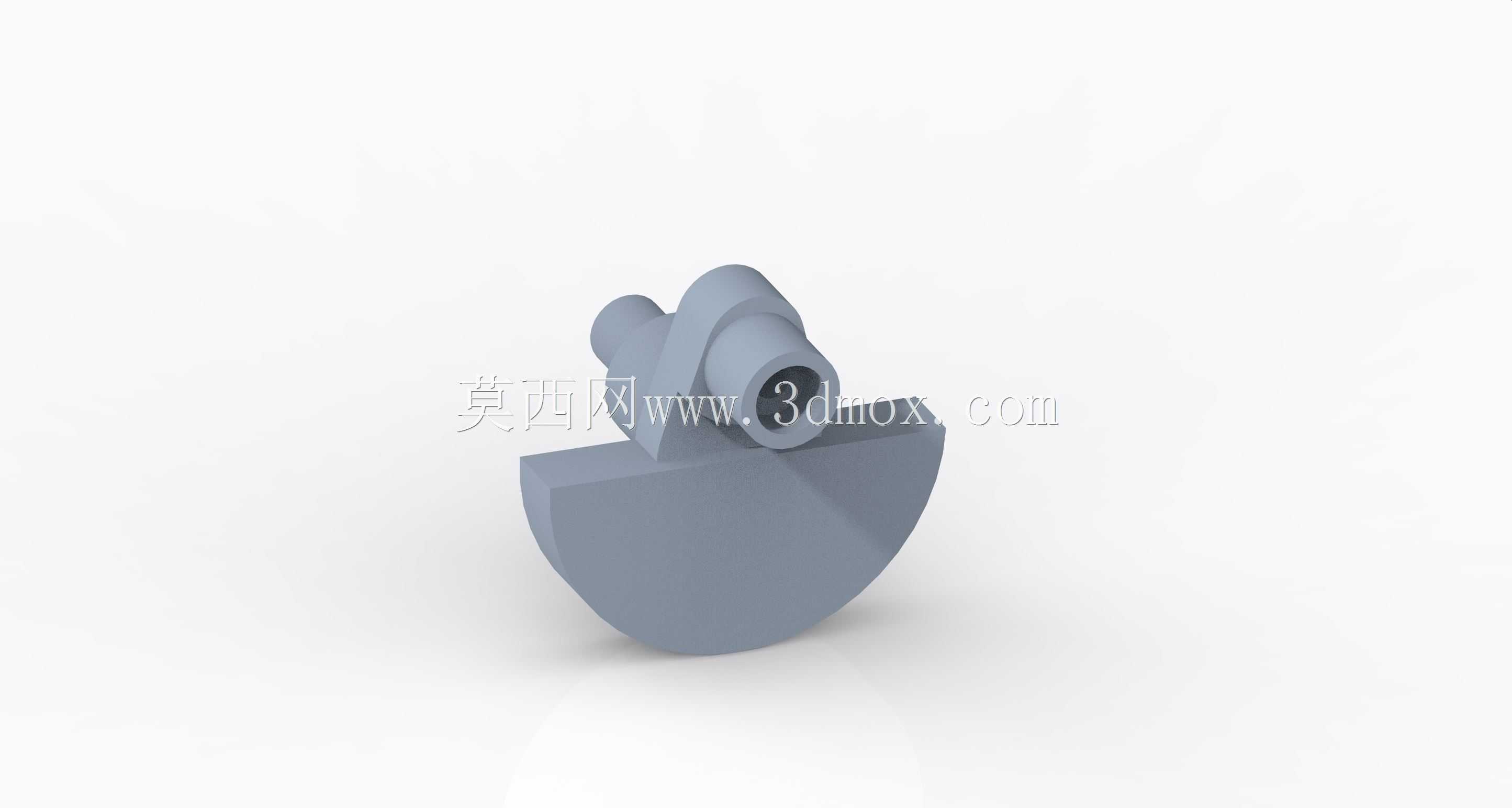

　　从结构功能来看，下部的扇形基座并非规则的整圆结构，采用90度左右的扇面形态，一方面是为了匹配安装位置的边角空间，很多设备的机架内角、阀组安装板的边角区域没有足够空间容纳整圆形安装座，扇形结构可以贴紧两个垂直的安装立面，最大化利用边角安装位；另一方面扇形基座的平面底面可以完全贴合安装面板，相比带弧面的基座，接触面积更大，安装后抗倾覆能力更强，当上部接口接入管路后，即使管路受到侧向拉扯力，基座也能将受力均匀分散到安装面上，不会出现局部应力集中导致的基座变形。上部的两个筒状接口呈垂直错位排布，其中一个接口为轴向贯通的通孔结构，用于主路流体的直通输送，另一个接口为侧向斜向贯通结构，用于支路流体的汇入或者引出，两个接口的内孔都做了倒角处理，方便管路接头的旋入装配，同时接口外壁做了加厚处理，能够承受管路接头旋紧时的周向扭力，不会出现接口根部开裂的问题。

　　设计过程中首先需要确定的是安装边界尺寸，扇形基座的半径需要匹配安装位的预留空间，基座厚度要满足安装螺丝的沉头深度要求，两个安装孔位分别设置在扇形的两个端角位置，孔距与安装面板上的预钻孔位完全对应，安装后螺丝不会与上部的筒状结构产生干涉。上部两个接口的中心距需要匹配对应管路的排布间距，避免接入管路后出现管路弯折、接头干涉的问题，接口的内孔直径根据输送流体的流量要求确定，主路通孔的通径大于侧向支路的通径，符合常规流体回路主支路流量分配的设计逻辑。接口与扇形基座的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在长期受流体压力脉动、管路振动的工况下，过渡圆弧可以有效分散连接处的应力，降低疲劳断裂的风险。

　　建模过程中需要先绘制扇形基座的截面草图，通过拉伸命令生成基座实体，之后分别绘制两个筒状接口的截面轮廓，按照确定的空间角度和位置拉伸生成接口实体，对两个实体进行合并布尔运算后，再分别切除出两个接口的内孔，之后对所有锐边做倒圆角处理，尤其是基座与接口的连接位置、接口的端面位置，倒圆角的半径根据壁厚确定，避免壁厚出现突变。最后需要校验整体的安装干涉情况，模拟螺丝装配、接头旋入的全过程，确认所有活动部件在装配过程中不会与构件本身产生碰撞，同时校验构件的整体重量，在满足结构强度的前提下尽可能减少不必要的材料冗余，降低构件的生产成本和安装负载。

　　这类构件在实际使用中不需要额外的支撑结构，依靠自身的扇形基座就能完成固定，相比带额外安装支架的管路接头，零件数量更少，装配工序更简单，同时整体式的结构没有额外的拼接缝隙，不会出现流体渗漏的问题，适合在低压、小流量的流体输送场景中长期使用。在进行三维建模练习时，这类构件可以很好地训练草图绘制、空间特征定位、布尔运算、倒角倒圆角等基础建模操作，同时也能帮助建模者理解机械零件结构设计与实际安装工况、功能需求之间的对应关系，避免建模过程中出现脱离实际应用的不合理结构。
