小型动力传输偏心曲轴结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481416
  • 小型动力传输偏心曲轴结构设计
  • 小型动力传输偏心曲轴结构设计
  • 小型动力传输偏心曲轴结构设计

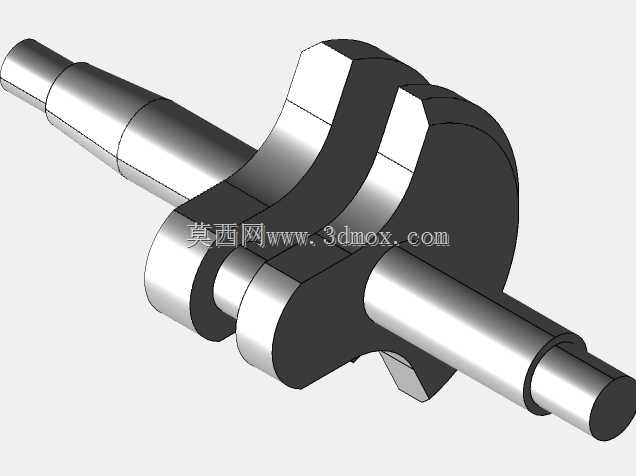

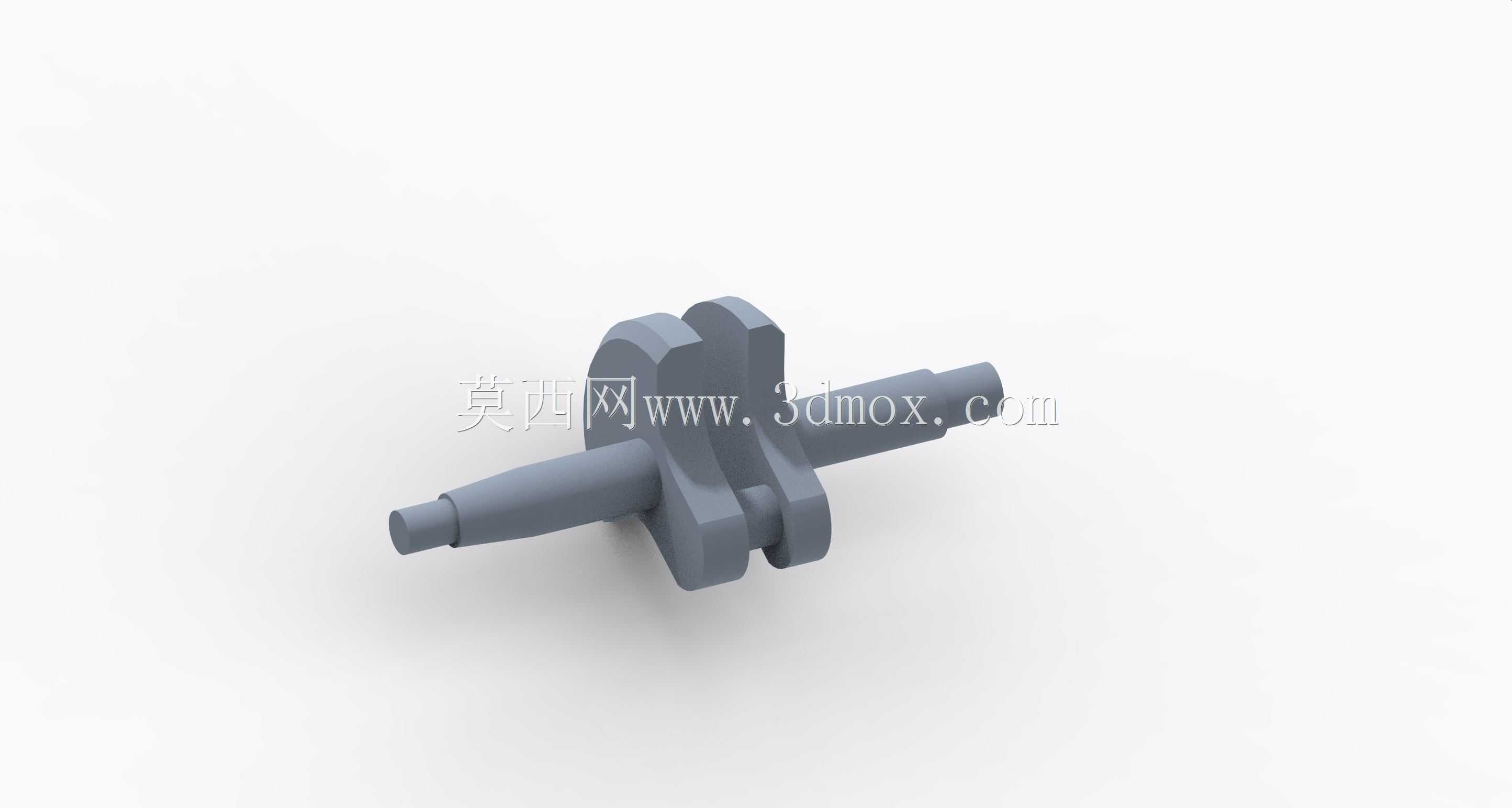

  在小型通用动力设备、园林机械、微型内燃机以及小型往复泵类产品的传动系统中,这类偏心曲轴是实现旋转运动与直线往复运动转换的核心承载零件,日常接触的家用小型汽油发电机、手持式绿篱修剪机、小型农用喷雾泵的动力端,都能见到这类结构的身影,它的设计合理性直接决定了整套动力单元的运行平稳性、噪声水平与核心使用寿命。从结构细节来看,该零件采用整体式偏心结构设计,中间部位的两个对称偏心凸台是核心功能区,工作时需要和连杆大头端的轴瓦或者滚针轴承配合,将曲轴自身的旋转动作转化为连杆的往复推拉动作,两侧的同轴轴颈分别作为支撑端与动力输出端,其中直径渐变的一侧轴颈用于安装轴承支撑在箱体轴承座内,另一侧等直径轴颈用于安装飞轮、带轮或者动力输出联轴器,

  传递整机输出扭矩。设计这类轴类零件时,首先要确认的是偏心距参数,这个尺寸直接决定了配套活塞或者柱塞的行程长度,需要和配套的气缸、柱塞缸的设计行程严格匹配,偏心凸台的宽度尺寸则要和配套连杆的大头宽度适配,保证连杆在往复摆动过程中不会出现轴向窜动卡滞,同时还要预留合适的轴向间隙,避免热胀冷缩后出现运动干涉。两侧支撑轴颈的同轴度、偏心凸台相对于支撑轴颈的平行度是形位公差控制的核心,实际加工中如果同轴度超差,会导致曲轴转动时出现径向跳动,轻则引发整机振动超标、轴承过早磨损,重则出现连杆运动卡滞、零件断裂的严重故障;偏心凸台的表面粗糙度需要控制在合理区间,过高的粗糙度会加速配合轴承的磨损,过低则会大幅提升加工成本,

  量产时通常采用精磨工艺达到匹配要求。从安装边界来看,两侧支撑轴颈的直径尺寸需要和箱体上预装的轴承内圈孔径过盈配合,装配时通常采用热装工艺,避免敲击导致轴颈变形或者轴承内部损伤,曲轴的轴向总长度需要匹配箱体内部的安装空间,两端伸出箱体的轴段长度要适配端盖、密封件、外接传动件的安装尺寸,偏心凸台的旋转外轮廓直径要和箱体内部的避让腔尺寸匹配,保证曲轴高速旋转时不会和箱体内壁、润滑油道等结构发生碰撞。这类曲轴的受力状态比较复杂,工作过程中要持续承受连杆传递的交变冲击载荷、旋转过程中的离心力,以及动力输出端的扭矩载荷,所以结构设计时在轴颈和偏心凸台的衔接位置都做了圆角过渡处理,避免应力集中引发的疲劳断裂,不同轴段之间的直径渐变也采用平缓锥度过渡,减少截面突变带来的应力集中风险。在润滑设计上,这类小型曲轴通常采用飞溅润滑方式,偏心凸台和轴颈的表面在旋转过程中会击打箱体底部的润滑油,形成油膜覆盖在配合表面,减少运动副的摩擦磨损,部分高负载版本的曲轴还会在轴颈内部设计斜油道,将箱体内部的压力润滑油引导到偏心凸台的配合表面,实现更稳定的压力润滑,适配更高转速、更大负载的工作场景。做三维建模的时候,需要先绘制两侧支撑轴颈的同轴回转轮廓,再根据偏心距参数定位偏心凸台的旋转中心,绘制凸台的截面轮廓后做回转切除或者拉伸合并,之后处理各个衔接位置的圆角、轴端的倒角特征,建模过程中要重点核对各个配合尺寸的公差带,

  比如和轴承配合的轴颈尺寸要按照基孔制的过盈配合公差设置,和密封件配合的轴段要按照对应的密封件要求设置表面粗糙度与尺寸公差,避免后期加工装配出现问题。这类零件的选材通常根据负载等级选择,普通小负载场景采用45号钢调质处理即可满足强度要求,高负载高转速场景则会采用40Cr等合金结构钢做调质加表面淬火处理,提升轴颈表面的耐磨性与整体抗疲劳强度,部分低成本的小型机具还会采用球墨铸铁铸造毛坯后做精加工,在满足强度要求的前提下降低生产成本。实际选型替换这类零件时,除了核对各个安装尺寸、偏心距参数之外,还要确认曲轴的动平衡等级,小型高速动力设备用的曲轴通常会在偏心凸台的对应位置做去重动平衡处理,避免高速旋转时产生过大的离心振动,影响整机运行稳定性。
