对开式半圆轴承座支撑瓦结构设计

　　这类对开式半圆支撑结构，是轴系装配场景里非常常见的支撑类零件，日常在中小型传动设备、轻工输送线、农用机械的旋转轴支撑位都能见到它的身影，核心作用是托举旋转轴件，配合轴瓦或者轴套形成稳定的转动副，同时因为采用对开剖分的结构形式，不需要在装配时从轴的端部穿套，能大幅降低长轴、多支撑位轴系的装配难度，后期检修更换易损件的时候也不用拆解整根轴上的其他传动部件，维护效率比整体式支撑座高很多。

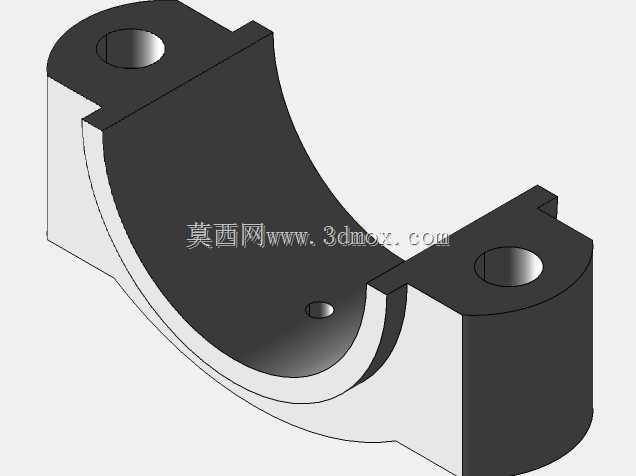

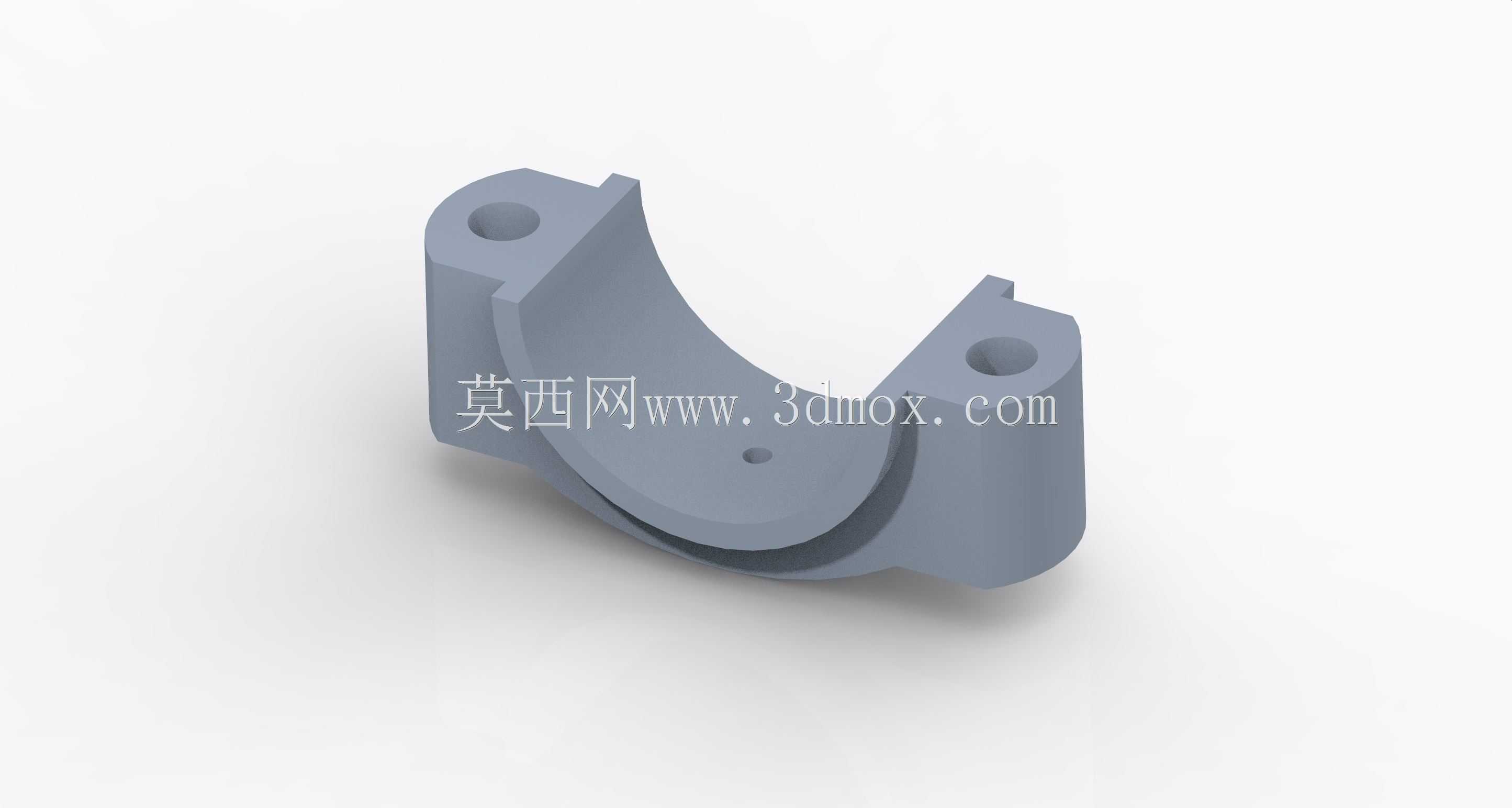

　　从结构设计逻辑来看，这个零件采用半圆弧的主体承托结构，圆弧内径需要和配套的轴瓦外径保持严格的过渡配合，配合面的表面粗糙度需要控制在Ra1.6到Ra3.2之间，避免装配后轴瓦出现松动跑圈的问题；圆弧的壁厚是根据支撑载荷计算得出的，常规中小载荷场景下壁厚取轴径的0.2到0.3倍就能满足强度要求，要是承受冲击载荷的场景还需要适当加厚，同时在圆弧内侧预留0.5到1毫米的润滑油槽余量，方便后期加注润滑脂降低转动摩擦。零件两端的凸耳是安装锁紧的核心结构，每个凸耳上加工的同轴光孔是穿装锁紧螺栓用的，两个凸耳的孔位同轴度要控制在0.05毫米以内，和另一半配对的支撑座合装的时候，螺栓穿装不会出现卡滞，合装后的两个半圆也能精准对齐，不会出现错边卡轴的问题。凸耳和半圆弧主体的衔接位置做了圆弧过渡，避免应力集中，在设备运行产生振动的时候，衔接位置不会因为应力集中出现开裂失效的问题。

　　在安装边界方面，这类零件的安装基准是半圆弧的下端面，安装时需要和设备的安装机架面完全贴合，接触面积不低于85%，避免安装后出现倾斜导致轴系别劲；两个凸耳的螺栓孔中心距需要和配对件严格一致，常规同规格的支撑座孔位公差控制在±0.1毫米就能满足互换性要求，不需要额外配钻。半圆弧的轴向宽度需要比配套轴瓦的宽度宽1到2毫米，给轴系运行时的微小轴向窜动留出余量，不会出现轴瓦端面和支撑座硬摩擦的问题。零件中间位置的小孔是润滑油注油孔，位置要对准轴瓦的油槽，加注润滑脂的时候能直接进到轴和轴瓦的摩擦面，不会出现油路堵塞的问题。

　　实际应用的时候，这类支撑结构通常是成对使用，两个完全对称的半圆弧零件通过螺栓锁紧，把轴瓦包裹在中间，形成完整的轴支撑位；如果是用在低速轻载的场景，甚至可以不用额外加装轴瓦，直接在半圆内孔镶嵌铜套或者直接加工出润滑槽使用，成本控制更灵活。设计建模的时候要特别注意合装面的平面度要求，合装面如果平面度超差，两个半体锁紧之后会出现内孔失圆的问题，轻则导致轴转动卡滞、温升过快，重则会直接磨损失效；同时凸耳位置的螺栓孔要做沉头处理吗？不对，这类中小规格的支撑件通常是用六角头螺栓直接穿装，孔端做1毫米的倒角去毛刺就可以，不需要额外沉孔，避免削弱凸耳的结构强度。另外半圆弧的外侧面不需要做额外的加工，铸造或者铣削成型之后做去毛刺处理就可以，只有和轴瓦配合的内圆弧面、两端的合装面、凸耳的螺栓孔是需要精加工的部位，能在保证使用精度的前提下控制加工成本。

　　在不同的应用场景里，这类结构的尺寸会有对应的调整，比如用在食品输送线的支撑件，会在圆弧外侧增加防尘密封的卡槽，安装密封圈避免润滑脂泄漏污染物料；用在有腐蚀环境的化工设备上，会把材质换成不锈钢或者做防腐涂层，内孔的配合精度适当提高，避免腐蚀锈死后无法拆解检修。建模的时候要把这些安装适配的结构都考虑进去，不能只做基础的外形结构，要给后期的工艺加工、装配调整留出足够的设计余量，比如合装面位置预留0.2毫米的修配余量，现场安装的时候可以根据实际的轴系高度做微量调整，保证整根轴的同轴度符合运行要求。
