扭转式圆柱螺旋弹簧结构设计

　　这类扭转弹簧的应用场景覆盖了从民用五金到工业设备的诸多领域，小到日常使用的长尾夹、门窗合页复位结构，大到工业设备中的离合器复位组件、自动化生产线的定位挡块回弹结构、电气柜门锁的锁舌复位机构，都能见到这类双扭臂螺旋扭转弹簧的身影。和常见的拉伸、压缩弹簧依靠轴向形变提供力不同，扭转弹簧的核心作用是在绕弹簧中心轴线的旋转方向上提供扭矩，通过扭臂的角度偏转储存弹性势能，当外力撤除后带动相连构件回到初始位置，实现复位、定位、缓冲或者施加恒定抵紧力的功能。

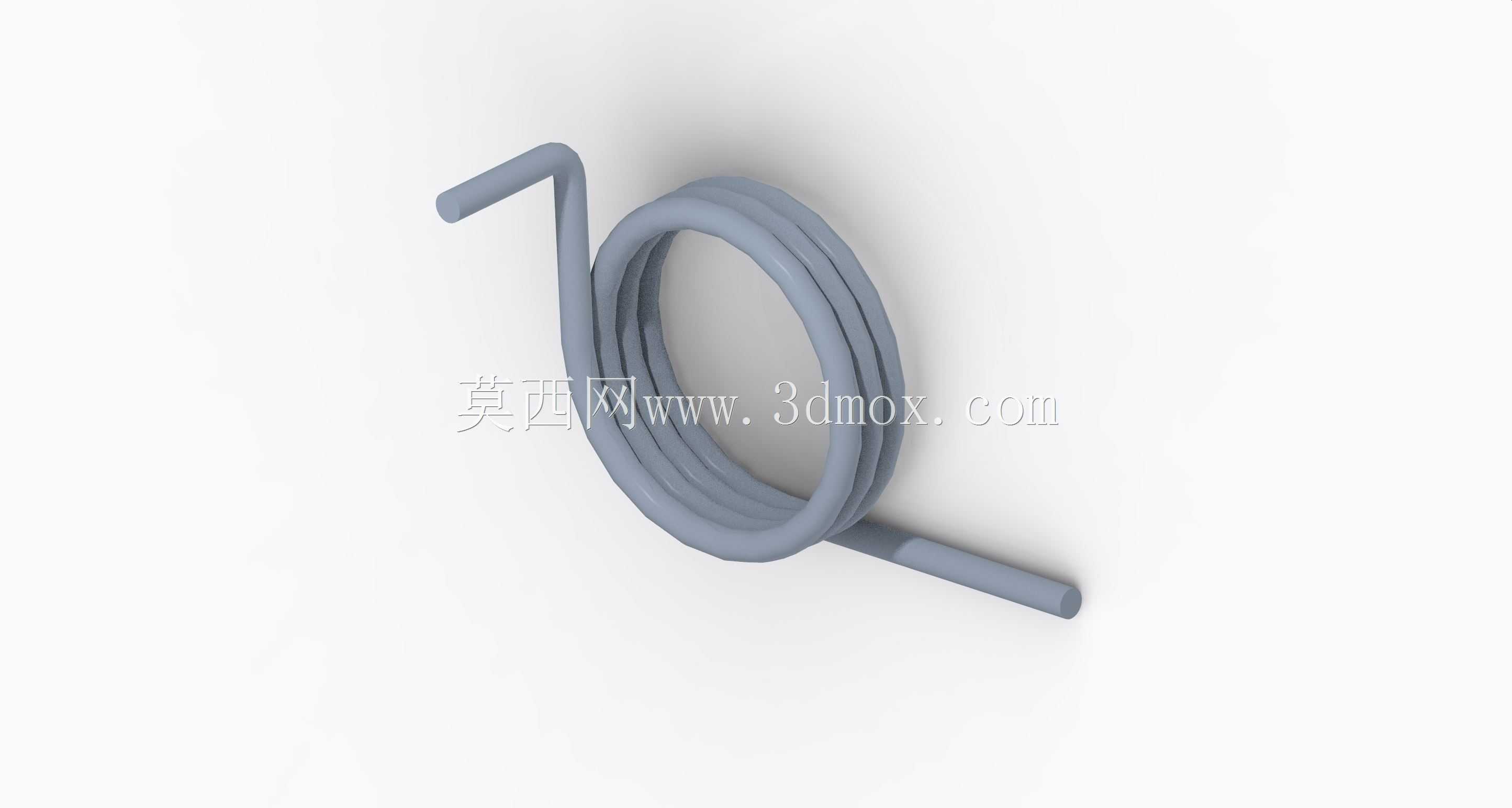

　　从结构设计逻辑来看，这类弹簧的主体采用等节距圆柱螺旋圈结构，螺旋部分的圈数根据所需的扭矩大小、允许的偏转角度范围确定，圈数越多，相同偏转角度下产生的扭矩越小，整体的疲劳寿命也会相应提升，适合需要大角度反复扭转的工况；圈数较少的结构则能在小偏转角度下提供更大的复位扭矩，适合空间紧凑、需要大抵紧力的安装场景。两个伸出的扭臂是这类弹簧的关键受力部位，扭臂的弯折角度、伸出长度直接决定了弹簧的安装方式和受力点位置，图中这款弹簧的两个扭臂采用直臂切向伸出的设计，扭臂末端做了平直处理，没有额外的挂钩或者弯折结构，这种设计的优势在于安装时不需要额外的卡槽固定扭臂，只需要将扭臂抵靠在对应构件的受力面上即可，装配难度低，同时避免了扭臂末端弯折处的应力集中问题，在反复扭转过程中不容易出现扭臂断裂的失效情况。

　　在实际设计建模过程中，首先需要确定弹簧的线径，也就是绕制弹簧的金属丝直径，线径的选择直接决定了弹簧的整体强度，线径越粗，相同圈数和偏转角度下能提供的扭矩越大，抗过载能力越强，但对应的安装空间尺寸也会同步增加。螺旋中径是另一个核心尺寸参数，中径的大小需要匹配安装位置的芯轴尺寸，通常弹簧的螺旋内径要比配套安装的芯轴直径大10%到15%，避免弹簧在扭转过程中因为圈径收缩抱紧芯轴，造成摩擦阻力增大甚至卡滞的问题，同时也不能预留过大的间隙，否则弹簧在反复扭转过程中容易出现径向窜动，影响复位精度。扭臂的长度设计需要结合安装边界来确定，扭臂过长会导致弹簧在最大偏转角度下扭臂自身的弯曲变形量过大，容易造成扭臂塑性变形，失去复位能力；扭臂过短则会导致安装时受力点距离弹簧主体过近，容易对螺旋圈部分造成额外的侧向力，导致弹簧整体受力不均，缩短使用寿命。

　　安装这类扭转弹簧时，需要注意弹簧的旋向和工作时的扭转方向匹配，当弹簧承受的工作扭矩方向和弹簧旋向一致时，螺旋圈会有被拧紧的趋势，圈径会略微缩小，此时弹簧的刚度会略微提升；如果扭转方向和旋向相反，螺旋圈会有被松开的趋势，圈径变大，容易出现弹簧松动脱出的问题。在实际设备装配中，这类弹簧通常会配套芯轴安装，芯轴的长度需要覆盖弹簧螺旋部分的全部轴向长度，避免弹簧在扭转过程中出现轴向窜动，同时弹簧的两个端面需要和安装基座的定位面保留微小的轴向间隙，避免弹簧扭转时端面和基座产生摩擦，造成额外的力矩损耗。对于需要长期反复工作的工况，弹簧的表面处理也需要结合使用环境选择，普通室内干燥环境可以采用发黑处理降低成本，潮湿或者有腐蚀的环境则需要采用镀锌、镀镍甚至不锈钢材质来提升抗腐蚀能力，避免锈迹导致弹簧刚度变化或者断裂失效。

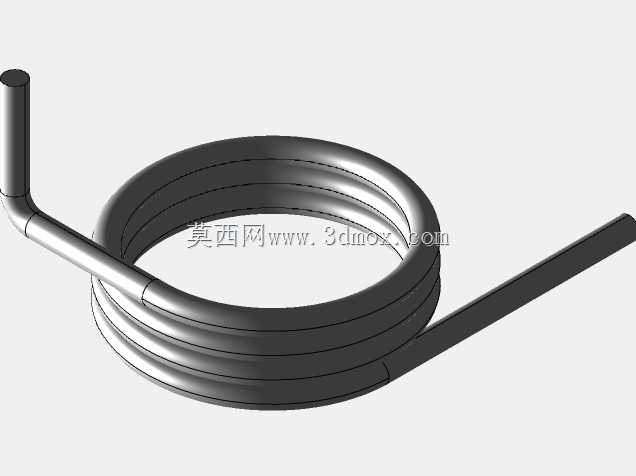

　　在三维建模过程中，这类弹簧的建模重点在于螺旋扫描路径的准确绘制，需要保证螺旋部分的节距均匀，扭臂和螺旋圈的过渡部分要做平滑的曲率处理，不能出现尖锐的折角，因为折角位置会出现严重的应力集中，在实际受力时很容易从折角处断裂。建模完成后还需要模拟弹簧在最大工作偏转角度下的应力分布，重点检查扭臂和螺旋圈过渡位置、扭臂弯折位置的应力值，确保最大应力低于材料的许用应力，同时预留足够的疲劳安全系数，满足长期反复工作的寿命要求。
