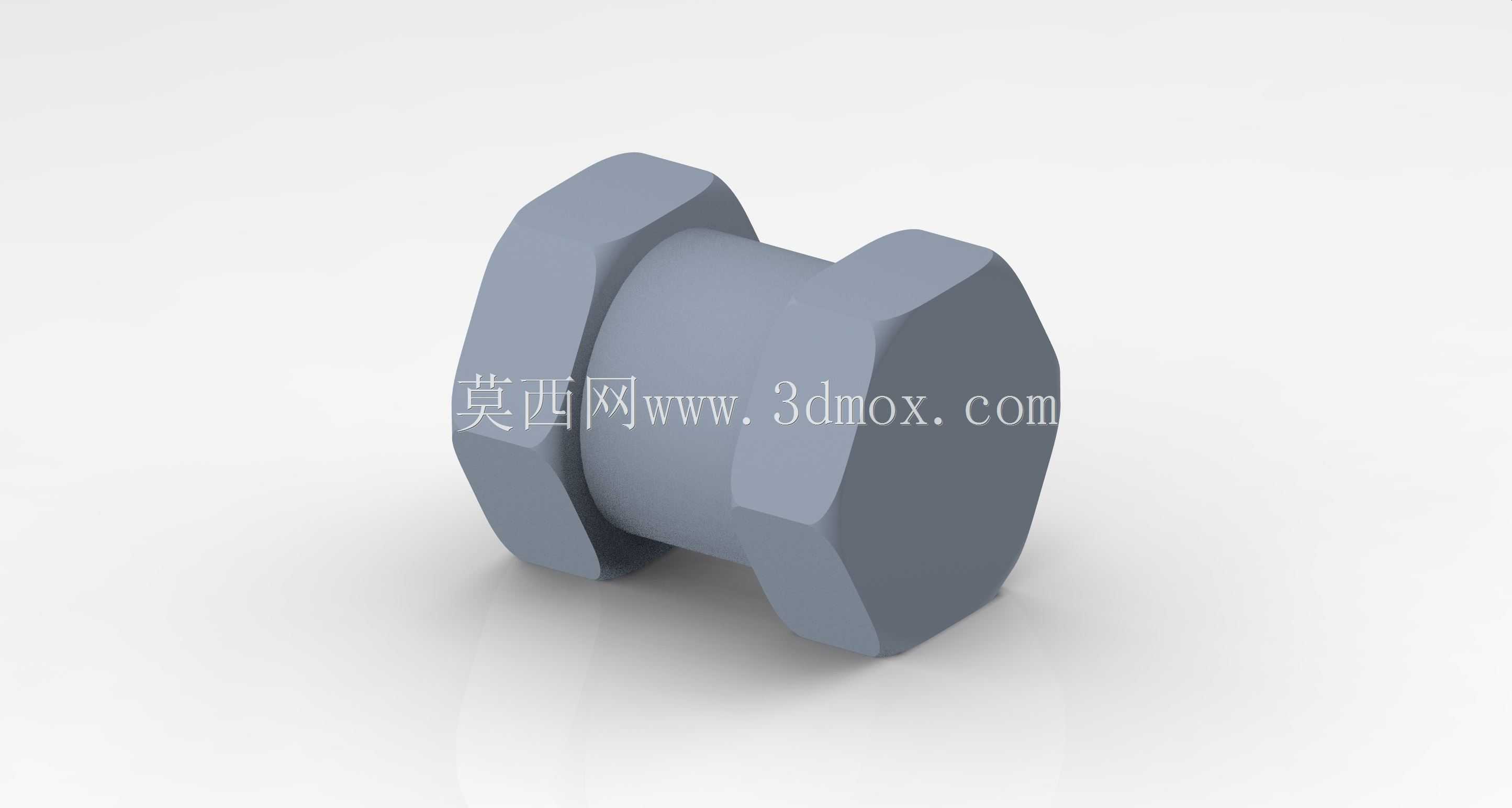

双六角头外螺纹对接接头结构

　　这类双六角头的对接接头，在低压流体输送管路、小型气动回路、液压辅件连接场景里十分常见，日常做设备管路排布时经常会用到这类零件，它的核心作用是实现两段同规格外螺纹管路的刚性对接，相比单头接头，它不需要额外搭配对接螺母，自身两端的螺纹段可以直接拧入对应管路的内螺纹接口，中间的六角结构刚好给扳手提供足够的夹持受力面，安装时不需要额外借助管钳夹持螺纹段，能避免螺纹表面被夹伤影响密封性能。

　　从结构设计逻辑来看，两端的六角头尺寸做了对称处理，不管从哪一端开始拧入都能获得一致的夹持力矩，不会出现一端扳手卡不住的情况，中间的圆柱段直径略小于六角头的对边尺寸，既给两端螺纹的退刀槽留出了加工空间，也能在安装时作为视觉定位标记，当接头拧到圆柱段贴近对接面时，就说明螺纹啮合长度已经达到设计要求，不需要过度拧紧造成螺纹滑牙。这类接头的螺纹一般选用普通公制细牙螺纹或者管螺纹，根据输送介质的不同，密封形式可以搭配端面密封圈或者螺纹缠生料带，六角头的端面还做了微小的倒角处理，安装时不会刮伤对接的密封垫片，也能去除加工时产生的毛刺，避免装配时割伤操作人员的手套。

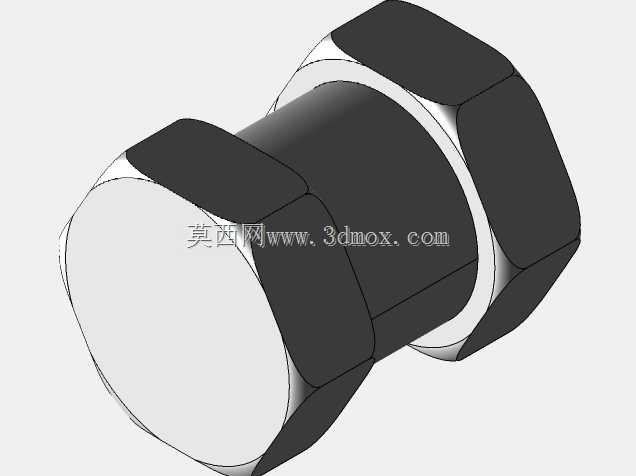

　　做三维建模的时候，这类零件的建模逻辑并不复杂，但很考验建模者对机械加工工艺的理解，首先要确定两端六角头的对边尺寸、对角尺寸，六角的拉伸深度要匹配标准扳手的夹持厚度，不能做的太薄导致拧动时扳手滑脱，也不能做的太厚造成材料浪费、增加零件整体重量。中间圆柱段的长度要根据两端螺纹的啮合长度来定，要保证两端螺纹拧入后，中间不会出现多余的空腔，也不会因为圆柱段太短导致两端螺纹互相干涉。螺纹部分如果是做结构展示可以用装饰螺纹线，如果是做加工仿真或者3D打印验证，就要画出真实的牙型，注意螺纹的收尾退刀槽尺寸要符合加工规范，退刀槽的宽度要能让车刀顺利退出，直径要略小于螺纹小径，避免车螺纹时撞刀。

　　从安装边界来看，这类接头安装时需要在六角头的周向留出至少两倍对边长度的操作空间，给活动扳手或者套筒留出转动的余量，如果是在狭小的设备腔体内布置这类接头，要提前算好扳手的转动角度，避免安装时扳手被周边的管路或者结构件挡住。零件的整体同轴度要求比较高，两端螺纹的轴线要和中间圆柱段的轴线保持重合，不然安装后会出现两段管路不同心的情况，长期受流体脉冲压力的话，很容易在螺纹根部产生应力集中，造成接头断裂泄漏。另外六角头的棱角都做了倒钝处理，除了避免安装时划伤，也能减少零件在运输过程中因为磕碰造成的边角变形，要是六角边角被撞变形，扳手就没法正常夹持，整个接头就只能报废，所以建模时的倒角参数不能省略，这不是无关紧要的细节，是直接影响零件实际使用的关键结构。

　　在实际设备维护中，这类接头的拆卸也很方便，因为两端都有六角夹持位，哪怕一端的螺纹因为长期锈蚀和管路粘死，也可以夹持另一端的六角头反向施力，不会像单六角的接头那样，拧动时整个接头跟着转没法施力。做结构选型的时候，要根据管路的工作压力选择对应材质的接头，低压气动回路可以用铝合金或者工程塑料材质的，液压回路或者高压水路就要用碳钢或者不锈钢材质的，建模时可以根据材质的不同调整零件的外观质感，但核心的结构尺寸要符合对应的五金件标准，不能随意更改六角对边尺寸和螺纹规格，不然加工出来的零件没法和标准管路配件匹配。很多新手建模时容易忽略六角头和圆柱段之间的过渡圆角，这个圆角是为了降低应力集中，接头在受侧向力的时候，应力会集中在两个结构的交接处，如果没有过渡圆角，很容易从这个位置断裂，所以这个圆角的半径一般取1到2毫米，根据接头的整体尺寸调整，不能直接做直角交接。
