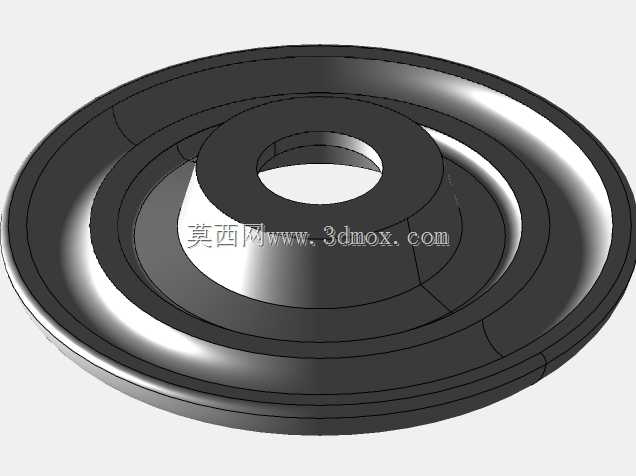

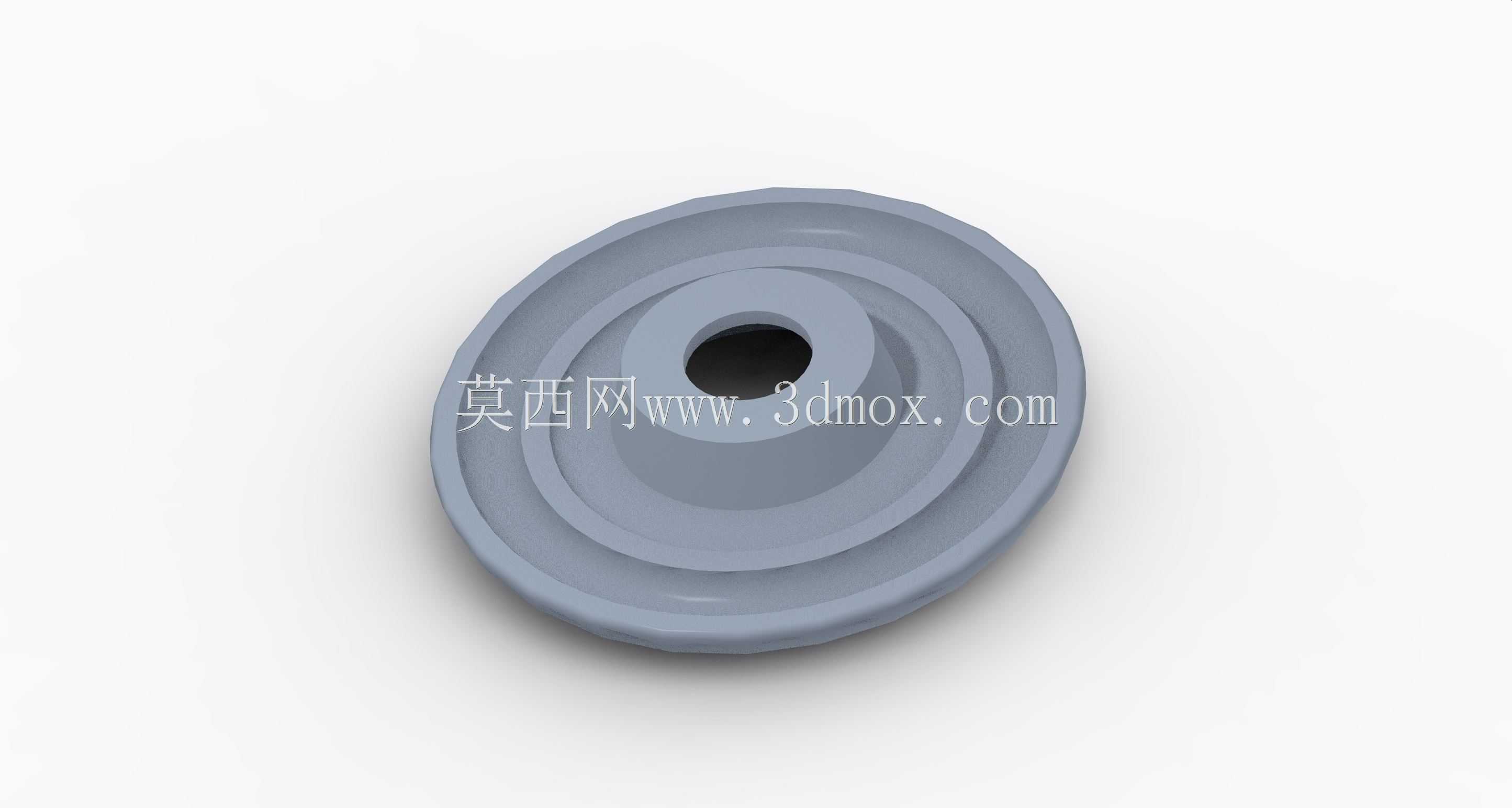

同轴阶梯式带孔盘类机械零件结构

　　这类同轴阶梯带孔盘件在轻工输送、小型传动机构里的应用场景十分普遍，多数时候作为带轮、张紧轮或者定位隔套的基础结构使用，日常在小型食品输送线、桌面级传动试验台、家用小型机具的传动段都能见到同构型零件的身影。从实际使用功能来看，这类零件核心作用是实现回转运动的动力传递、或者为轴系提供轴向定位支撑，中心的通孔是与传动轴配合的核心安装位，不同直径的阶梯环面分别承担不同功能：最外侧的大直径环面通常用来嵌套传动带、或者作为轴向限位的贴合面，中间的阶梯环面多用来抵靠轴承内圈、或者安装密封挡圈，中心孔的内壁精度直接决定了零件与轴的同轴度表现，一旦孔位与外圆的同轴度超差，回转过程中就会出现径向跳动，轻则带来传动异响、皮带偏磨，重则会造成轴系负载不均，缩短配套轴承的使用寿命。

　　做这类零件的结构设计时，首先要敲定的是中心安装孔的尺寸公差，根据配合轴的直径选择合适的过渡或者间隙配合等级，如果是作为带轮使用，外圆的环槽宽度、深度要匹配对应传动带的截面尺寸，阶梯处的过渡圆角不能随意设计，圆角过小会在热处理或者长期交变载荷下出现应力集中，导致盘件根部开裂，圆角过大则会造成相邻安装件无法贴合到位，出现轴向窜动的间隙。设计过程中还要考虑零件的安装边界：零件装入轴系后，最大外圆的回转半径不能和周边的机架、护罩产生运动干涉，轴向的总厚度要匹配轴段的安装长度，避免出现零件装夹后突出轴端、或者无法被锁紧螺母完全压紧的问题。

　　从建模逻辑来看，这类回转类零件优先采用旋转特征做主体结构，先在草绘界面绘制过回转中心的半截面轮廓，把各段阶梯的直径、轴向长度、过渡圆角一次性绘制完成，旋转生成主体后再对中心孔、各阶梯端面做精度对应的公差标注，外圆表面如果是作为带轮配合面，还要标注对应的表面粗糙度要求，保证和传动带接触时有足够的摩擦力，同时不会过快磨损带体。实际生产中这类零件多采用铸铁或者工程塑料加工，载荷较大的工况下会选用45号钢做调质处理，阶梯端面的垂直度、外圆与中心孔的同轴度是形位公差控制的核心指标，检测时通常会把零件穿在精度芯轴上，用百分表打外圆和端面的跳动值，确认是否符合设计要求。

　　在实际装配场景里，这类盘件安装时要先清理中心孔和配合轴表面的毛刺、油污，推入轴段后要确认各阶梯端面与轴肩、配套轴承的贴合面完全贴合，没有夹杂铁屑或者杂物，锁紧固定件后要手动盘动回转件，检查转动是否顺畅，有没有卡滞或者径向摆动的情况，如果是作为张紧轮使用，还要提前预留好张紧调节的行程空间，保证安装后传动带的张紧力处于合理区间，避免过紧造成轴承受力过大、过松出现传动打滑的问题。很多新手做这类零件建模时容易忽略阶梯处的退刀槽设计，如果是采用机加工方式制作，阶梯端面车削时需要预留合适宽度的退刀槽，保证刀具可以完整加工到端面位置，不会在根部留下加工残留，影响零件的装配贴合度。另外零件的边缘要做微小的倒角处理，既可以去除加工后的锐边避免划伤人手，也能在安装时起到导向作用，方便零件顺利推入轴段或者嵌套入配套的安装位。
