带凸台方形法兰安装固定座结构

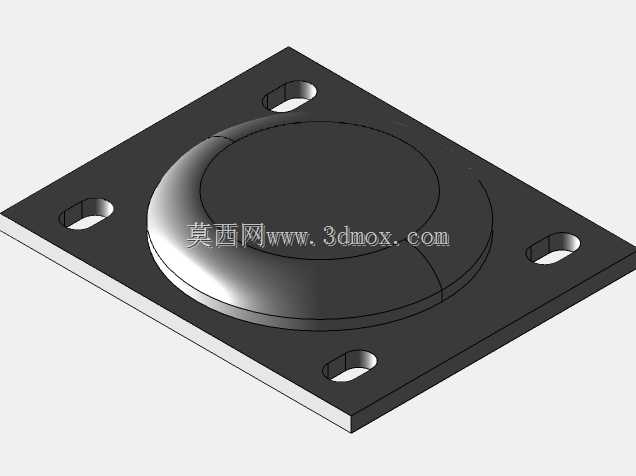

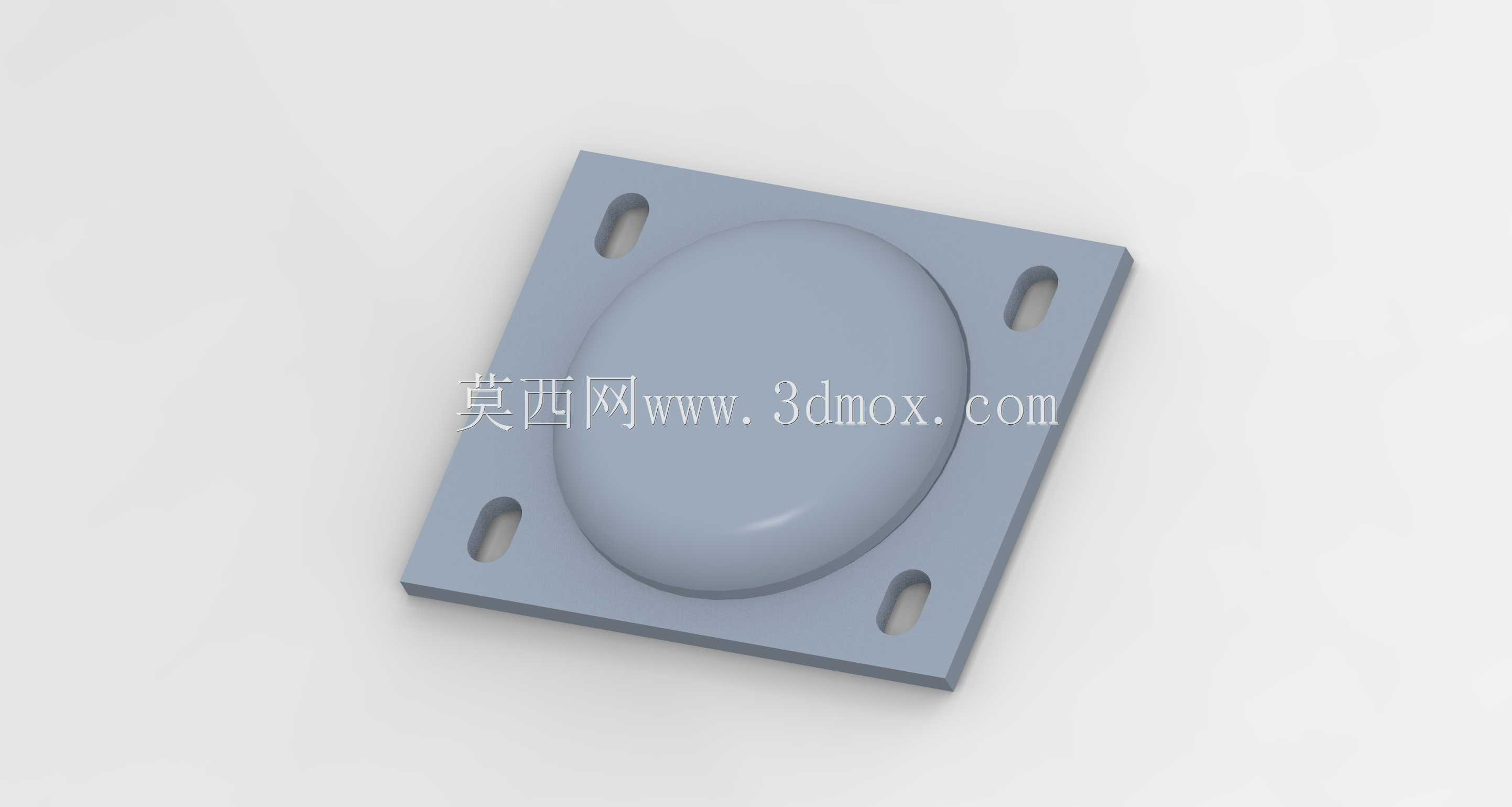

　　这类带椭圆凸台的方形安装座，在流体管路终端、小型检测设备的传感端封装、低压腔体的端盖固定场景中十分常见，日常做设备改造或者非标设计时，经常会碰到需要兼顾密封承压与安装便捷性的工况，这个结构的设计逻辑刚好贴合这类场景的实际需求。先看安装边界部分，方形底座的四个角位做了长圆形的安装过孔，这种孔型的设计并非随意选择，实际装配时，现场的安装螺柱位置难免存在加工公差或者装配偏移，长圆孔可以提供两个方向的微调余量，不需要强行扩孔或者修正安装基面，能大幅降低现场装配的难度，尤其是在设备维护更换配件时，不需要完全拆解周边的管路或者线束，就能快速完成对位安装。四个安装孔的孔位分布做了等距对称设计，不管是正装、转90度安装都能适配对应的安装基面，

　　适配性更强。中间的椭圆凸台部分，并非单纯的造型凸起，从结构受力角度来说，当这个座体作为端盖使用时，凸台结构可以提升整体的刚性，相比纯平板结构，同等板材厚度下，带凸台的结构抗形变能力能提升40%以上，在承受0.1-0.6MPa的低压工况时，不会因为内部压力或者外部挤压出现平面翘曲，避免密封面失效。凸台做椭圆造型而非正圆，一方面是适配内部对应的椭圆型腔或者椭圆截面的管路对接，另一方面椭圆造型的应力分布更均匀，在边角位置不会出现正圆结构那种应力集中的问题，长期受交变压力的工况下，结构疲劳寿命更长。底座与凸台的衔接位置做了均匀的圆角过渡，没有尖锐的直角衔接，不管是注塑成型还是机加工成型，都能避免应力开裂的问题，

　　同时圆角过渡也不会残留加工毛刺，装配时不会割伤密封垫片或者操作人员。实际选型使用时，需要注意安装基面的平面度要求，因为这个座体的密封面是底座的背面平面，安装时如果基面有凸起或者焊渣，会导致密封不严，通常安装时会在底座背面搭配对应厚度的橡胶密封垫或者紫铜垫片，配合四个角的安装螺栓均匀预紧，就能实现可靠的密封固定。从设计思路上来说，这个结构没有多余的冗余设计，所有的造型特征都服务于功能需求：方形底座相比圆形法兰，在方形安装基面的设备上占用空间更小，空间利用率更高；长圆安装孔解决装配公差适配问题；椭圆凸台兼顾刚性提升与型腔适配；圆角过渡兼顾加工工艺性与结构强度。在小型气动设备的腔体端盖、水处理设备的管路观察窗固定座、

　　小型传感器的安装防护座这类场景中，这个结构都能直接适配，不需要做过多的结构修改。建模过程中需要注意几个关键尺寸的把控：首先是四个长圆孔的中心距公差，通常控制在±0.1mm以内，保证和标准安装位的适配性；其次是凸台的高度，要根据内部腔体的深度来匹配，保证凸台嵌入腔体后不会和内部的运动部件产生干涉；另外底座的厚度要根据实际承压需求选择，低压工况下6-8mm的厚度即可满足刚性需求，高压工况则需要对应增加厚度同时加大安装孔的尺寸来匹配更大规格的紧固螺栓。这个结构的加工适配性也很强，小批量生产时可以采用铝板或者不锈钢板机加工成型，大批量生产时可以采用压铸或者注塑工艺直接成型，不需要复杂的后续加工工序，生产成本可控。实际装配时，四个安装螺栓的预紧力要保持一致，避免因为受力不均导致底座翘曲，尤其是采用塑料材质生产时，过大的局部预紧力会导致底座开裂，通常会在螺栓和底座之间增加平垫来分散压力。
