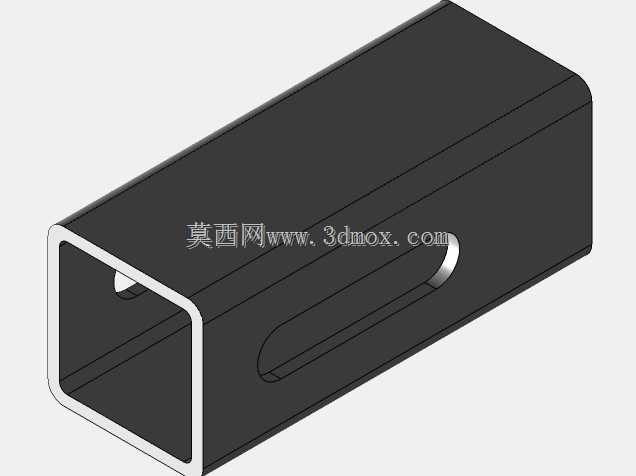

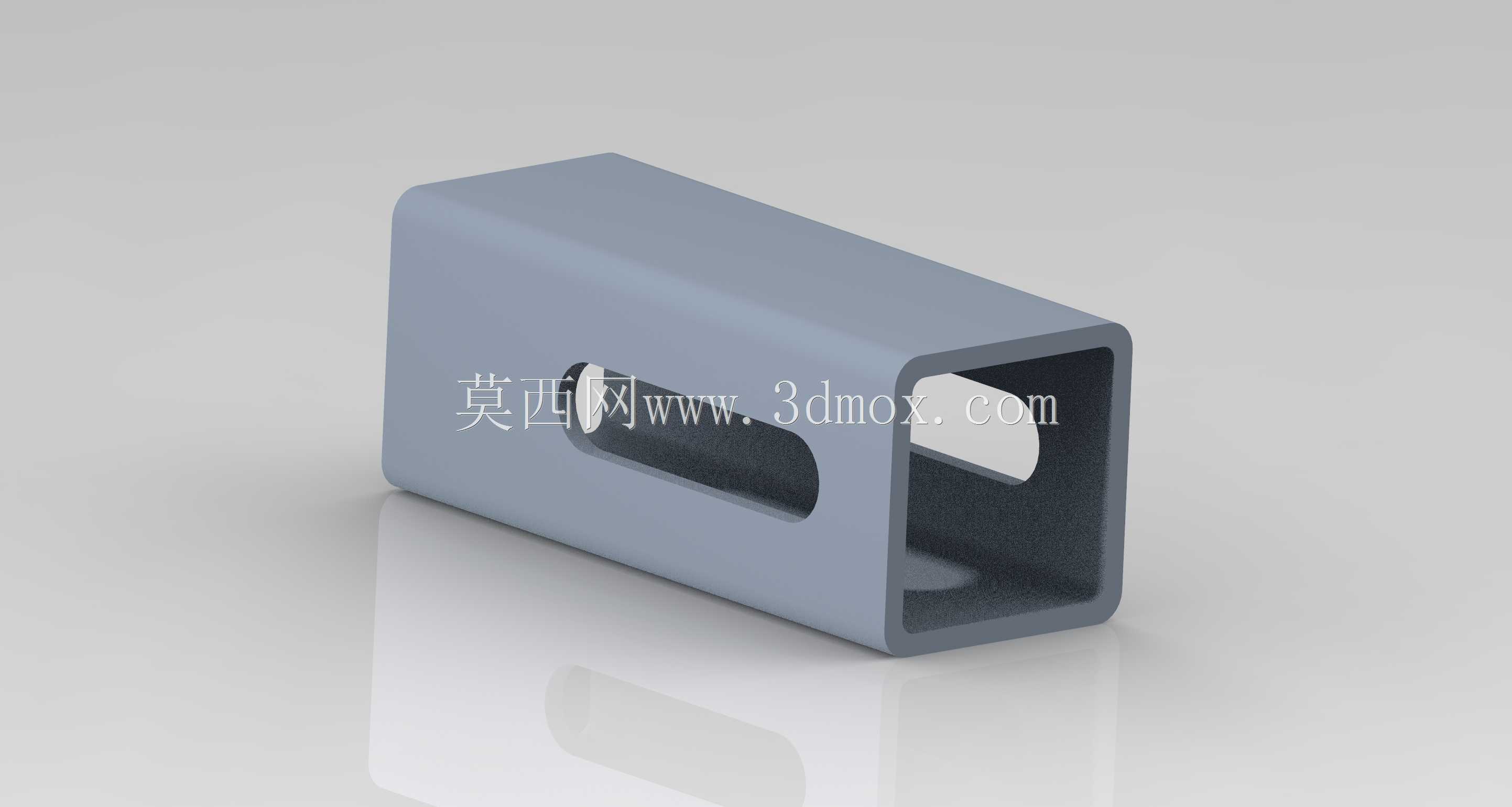

带腰型孔方形空心连接结构件

　　这类带腰型孔的方形空心结构件，在轻工输送线、小型设备机架的辅件连接场景里十分常见，很多时候用来做型材之间的跨接支撑，或是作为可调式安装座的基体使用。从结构本身来看，整体采用等壁厚方形空心截面设计，相比同重量的实心方钢，抗扭抗弯的截面特性更优，在承受侧向载荷的时候，空心管壁的应力分布更均匀，不会出现实心件局部应力集中过快的问题，同时能大幅降低整体耗材用量，适配轻量化机架的设计需求。侧壁开设的长圆形腰型孔，是整个结构的核心功能特征，这类孔的设计初衷是为安装环节提供位置调整余量，在现场装配时，一旦相邻构件的安装孔位存在加工累积误差，或是需要根据实际工况微调安装位置，腰型孔可以允许紧固件在孔长范围内滑动调整，不需要重新扩孔或是补焊加工，

　　能大幅降低现场装配的返工率。这类构件的端面为完全开放的方形通腔，既可以直接套在对应规格的方形型材端部做端接连接，也可以作为滑动套座，穿入同尺寸的方轨做直线滑动的导向基体，通腔内壁的尺寸公差一般会按基孔制间隙配合设计，保证滑动或套接时不会出现卡滞，同时控制径向晃动量在合理范围内。从设计思路上看，这类结构不需要额外的焊接拼合，一体成型的结构能避免焊缝带来的应力集中问题，整体的结构刚性更好，腰型孔的两端采用圆弧过渡，圆弧半径与孔的半宽一致，能避免直角位置的应力开裂，在承受往复载荷的时候，圆弧过渡区的应力集中系数比直角孔低40%以上，能有效提升构件的疲劳寿命。在实际安装边界上，这类构件的外廓方形尺寸需要和配套的安装卡槽、对接型材的尺寸匹配，

　　壁厚的选择要根据实际承受的载荷计算，一般轻载输送场景下2-3mm壁厚即可满足要求，如果是作为承重支撑使用，壁厚需要提升到4-5mm，同时腰型孔的长度要根据需要的调节量确定，通常调节余量设计在15-30mm之间，既能满足装配调整需求，也不会因为孔长过大削弱侧壁的结构强度。在实际应用中，这类构件常被用在自动化生产线的护栏支架安装、设备外罩的可调式固定座、小型工装的滑动调节块等位置，相比圆形管件的连接结构，方形截面的构件自身具备防转特性，不需要额外添加防转销或是定位结构，安装时直接锁紧紧固件即可完成固定，能减少装配的零件数量，降低整体的装配复杂度。在建模过程中，需要重点关注腰型孔的位置度公差，以及通腔内壁与外表面的同轴度要求，

　　如果孔位偏移过大，会导致安装时紧固件无法顺利穿入，或是调整行程出现偏移；内壁与外表面的同轴度偏差过大，会导致套接时出现单边间隙过大、滑动卡滞的问题。另外，构件的外边缘都做了微小的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能在套接型材时起到导向作用，让对接过程更顺畅。这类结构虽然外形简单，但在细节设计上需要结合实际装配场景做公差匹配，很多新手建模时容易忽略腰型孔的端部圆弧与直边的相切约束，或是把通腔的壁厚设计成不均匀的状态，实际生产出来就会出现局部强度不足、装配卡滞的问题，在做结构校验的时候，需要重点模拟腰型孔位置在受载时的变形量，确保在最大载荷下孔的变形量不会超过紧固件的配合间隙，避免出现锁死后滑移的问题。
