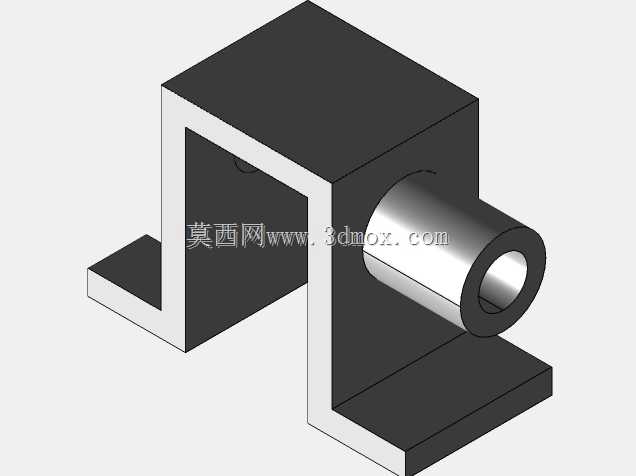

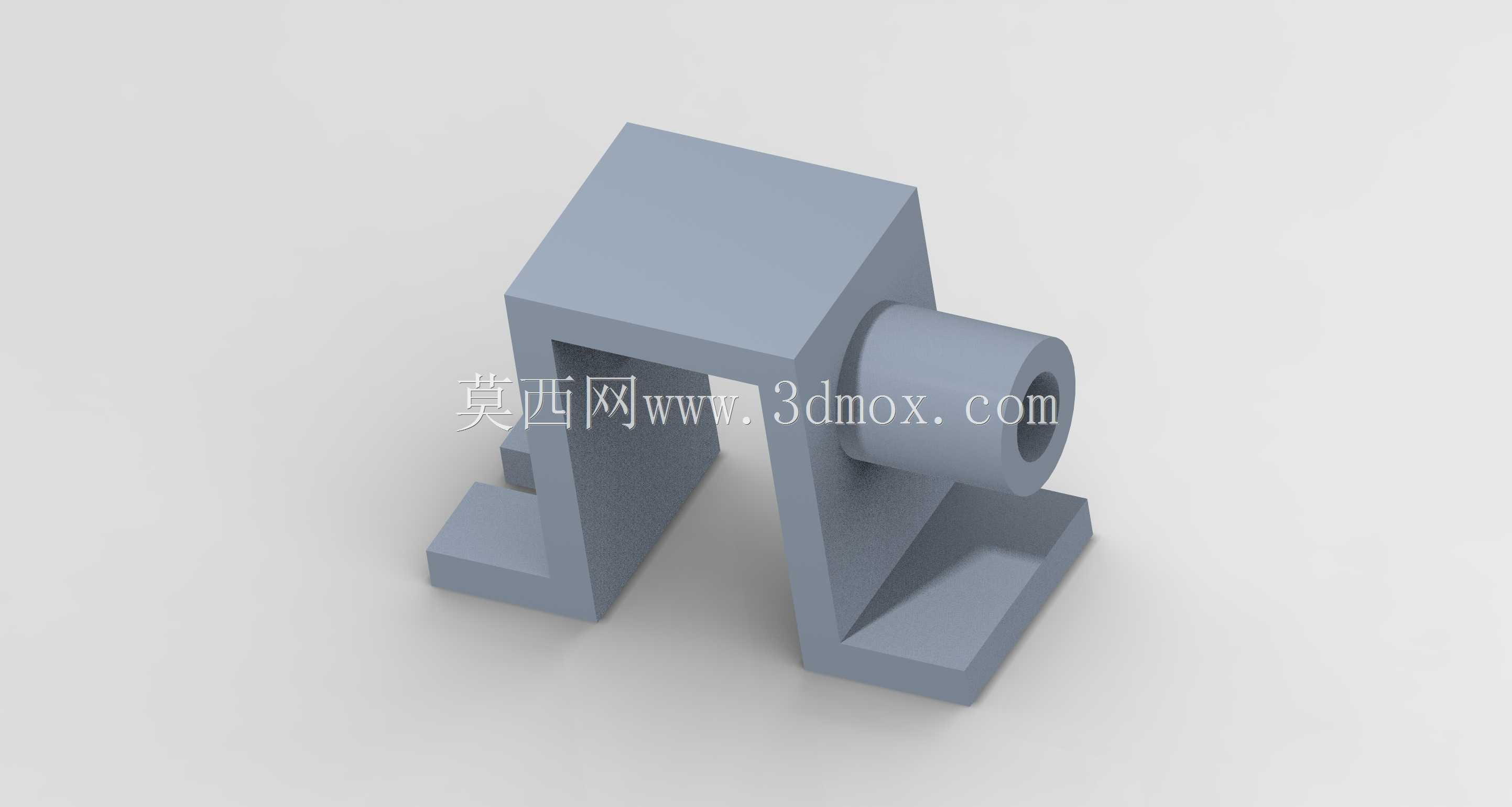

Creo练习用L型带筒支撑座结构件

　　这类带侧置套筒的L型支撑构件，常见于中小型输送线的侧边导向辊安装位、小型工装夹具的定位轴支撑场景，也会出现在教学实训台的模块化搭建单元里，作为轴类零件的承载基座使用。从结构功能来看，主体L型的弯折立板承担主要的载荷传递作用，底部两个向外延伸的凸台是安装贴合面，加工时需要保证两个凸台的底面共面，平面度公差控制在0.05mm以内，避免安装后出现翘曲导致支撑的轴类零件转动卡滞。侧置的空心套筒是核心的功能位，内孔需要根据适配的轴径做公差配合设计，通常如果是安装转动的导向辊，内孔选用H7公差，和轴的g6公差形成间隙配合，保证转动顺畅；如果是作为固定定位销的支撑位，内孔则选用H7/p6的过盈配合，避免定位销出现窜动。

　　设计这类构件的时候，首先要确定套筒的中心高尺寸，这个尺寸直接决定了所支撑轴件的安装高度，需要匹配对应设备的工作面高度要求，比如在输送线场景下，套筒中心高要和输送辊道的顶面高度匹配，保证导向辊能和输送物料的侧面有效接触。立板和套筒的衔接位置做了三角加强筋结构，这个结构是为了抵消套筒承受径向载荷时对立板产生的弯矩，避免长期受载后立板出现变形，加强筋的厚度通常取立板厚度的0.8倍，既保证加强效果，也不会因为壁厚差过大导致铸造或者3D打印时出现缩孔、应力集中的问题。底部的两个安装凸台，每个凸台上需要预留安装孔位，孔位的间距要匹配设备安装基面的T型槽间距或者预留螺孔间距，安装孔通常设计成长圆孔或者沉头孔，方便安装时调整位置，同时沉头结构可以让螺栓头埋入凸台内部，避免凸台和安装基面贴合时出现间隙。

　　从安装边界来看，构件的总宽度要小于安装位的预留空间，套筒的外伸长度不能超过周边运动部件的运动行程，避免出现运动干涉；L型立板的内侧空腔是避让空间，设计时要保证空腔的宽度足够容纳所支撑轴件端部的连接结构，比如联轴器、轴承端盖这类零件，不能出现装配时零件和立板内壁碰撞的问题。建模过程中需要注意几个关键的几何约束：套筒的轴线要和底部安装面保持平行，平行度公差不低于0.03mm/100mm，否则安装后轴件会出现倾斜，导致转动时径向跳动过大；立板的竖直面要和底部安装面保持垂直，垂直度公差控制在0.04mm以内，保证加强筋和套筒的衔接位置受力均匀。这类构件如果是用于教学练习，重点是训练拉伸、切除、筋特征、倒角这些基础建模命令的使用，同时理解零件结构和加工、装配工艺的对应关系，比如所有的棱边都要做0.5到1mm的倒角，既去除加工毛刺，也避免装配时划伤操作人员；套筒的两端内孔要做倒角，方便轴件装配时顺利导入。在实际工业应用场景中，这类支撑座如果承受的载荷较大，通常会选用铸铁材料铸造成型后再做机加工，保证整体的刚性和减震性；如果是用于轻型工装或者实训设备，也可以采用铝合金材料铣削加工，重量更轻，拆装方便。建模时还要考虑零件的壁厚均匀性，主体立板的厚度保持一致，套筒的壁厚也要均匀，避免后续加工或者成型时出现变形。另外，套筒的外圆和立板的衔接位置要做圆角过渡，减少应力集中，提升零件的抗疲劳强度，尤其是在有反复冲击载荷的场景下，圆角的半径不能小于2mm，否则应力集中系数会大幅提升，容易在衔接位置出现断裂失效。
