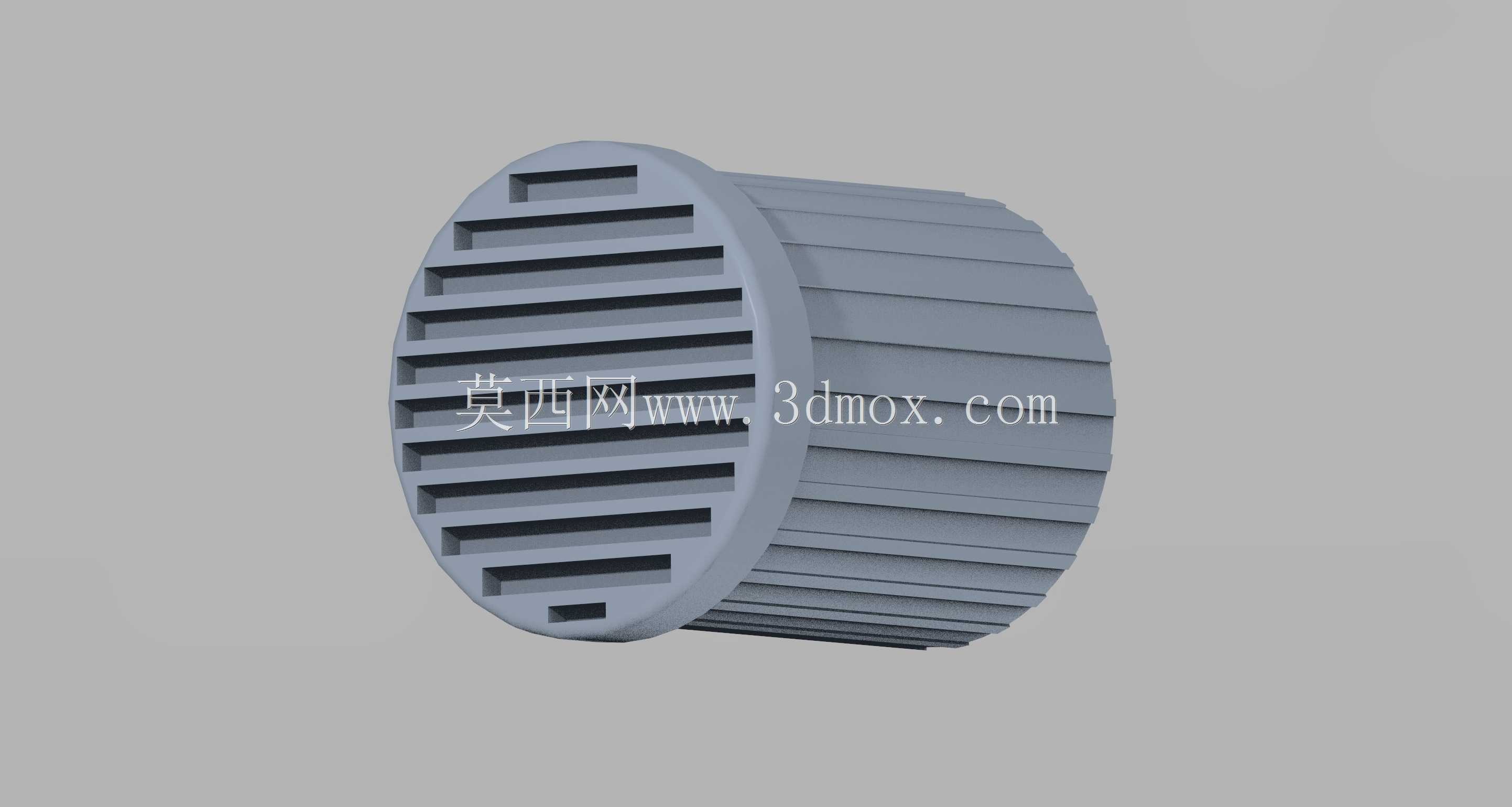

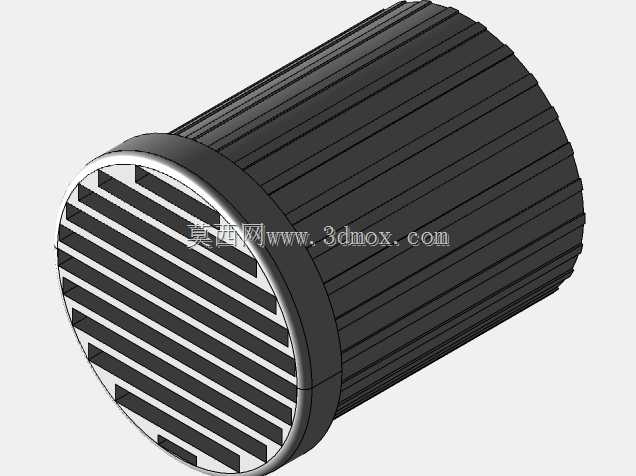

带格栅端盖的筒状通风过滤构件

　　这类带格栅端盖的筒状构件，多应用在小型通风回路、设备进气端的初级防护场景里，比如小型工业控制柜的散热通风口、便携动力设备的进气防护段、小型风机的进风端初滤结构，日常工况下主要承担两个核心作用：一是通过端面上的格栅条阻挡大尺寸的异物、碎屑进入后端流道，避免大颗粒杂质卡滞后端叶轮或者堵塞精密过滤层；二是通过筒身的外壁结构，和安装基座的内壁形成稳定的嵌合配合，不需要额外设计复杂的连接法兰，就能快速完成装配，适配小空间内的紧凑安装需求。

　　从结构设计逻辑来看，端面的格栅条采用等间距平行排布，每一条格栅的截面都做了等厚度设计，既保证了足够的通风通流面积，又能让格栅自身具备足够的抗冲击强度，就算遇到外力磕碰或者高速飞溅的碎屑，也不会轻易出现断裂变形。格栅之间的缝隙宽度是结合防护等级要求计算的，既不会因为缝隙过窄导致通风阻力过大，影响整体通风效率，也不会因为缝隙过宽让超过尺寸要求的异物进入流道。端面上还预留了一个小尺寸的定位缺口，安装时可以和基座上的定位凸台配合，避免构件安装后出现周向转动，保证格栅的通风方向和流道设计方向完全匹配，不会因为错位产生额外的风阻。

　　筒身部分采用了周向均匀分布的环状凸棱结构，这些凸棱的外径和安装基座的内径采用小过盈配合设计，装配时只需要将筒身压入基座内，凸棱就会和基座内壁形成紧密的贴合，既可以起到径向定位的作用，避免构件在气流冲击下出现径向晃动，又能在凸棱之间形成微小的密封腔，减少气流从构件外壁和基座之间的缝隙旁通，保证所有进入的气流都经过端面格栅的防护。筒身的长度是结合安装基座的深度设计的，压装到位后端面格栅刚好和基座的外端面齐平，不会突出基座表面影响外观，也不会凹陷过深导致格栅周边形成涡流区，产生额外的通风噪音。

　　在实际建模过程中，这类构件的建模逻辑需要优先保证配合尺寸的精度，首先确定筒身的基准轴线，所有环状凸棱、端面格栅都以这条轴线为基准进行特征创建，避免出现同轴度偏差导致装配困难。端面格栅的建模需要先绘制单条格栅的截面轮廓，通过阵列命令完成所有格栅的排布，之后再切除出格栅之间的通流缝隙，阵列时需要注意格栅的间距公差，保证每一条缝隙的宽度一致，避免通流面积分布不均导致局部风速过高。筒身的环状凸棱需要做微小的倒角处理，压装时可以起到导向作用，降低装配时的压入力，同时也能避免凸棱边缘刮伤基座内壁的涂层或者密封层。

　　从实际使用的工况适配来看，这类构件的材质多选用硬质工程塑料或者轻质铝合金，工程塑料材质的构件自重较轻，耐锈蚀能力强，适合在潮湿、有轻度腐蚀的环境下使用，比如户外小型设备的通风口、卫浴设备的通风回路；铝合金材质的构件强度更高，耐温性能更好，适合在靠近热源的通风场景使用，比如小型电机的散热通风端、小型加热设备的进气端。不同材质的构件在建模时只需要调整尺寸公差带即可，整体结构不需要做大幅改动，具备很强的场景适配性。

　　在安装边界的设计上，这类构件不需要额外的紧固件，依靠筒身凸棱和基座的过盈配合就能完成固定，安装时只需要对准定位缺口，将构件垂直压入基座直到端面齐平即可，拆卸时也只需要用工具从格栅缝隙处施力向外撬动，就能将构件取出，维护清理非常方便，日常维护时只需要清理格栅表面附着的灰尘、碎屑，就能恢复正常的通流能力，不需要更换整个构件，后期维护成本很低。
