Creo练习用阶梯轴座组合机械构件

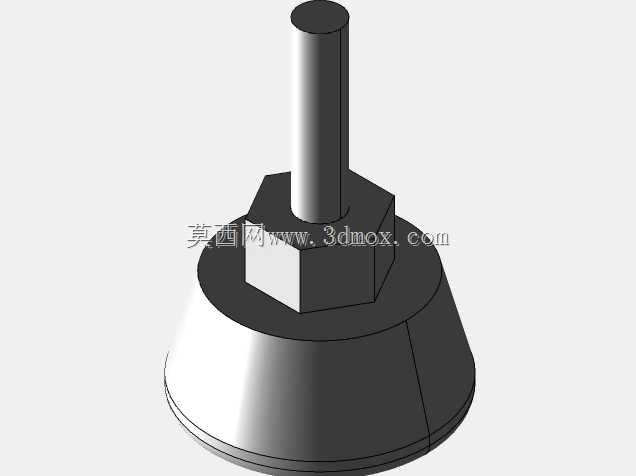

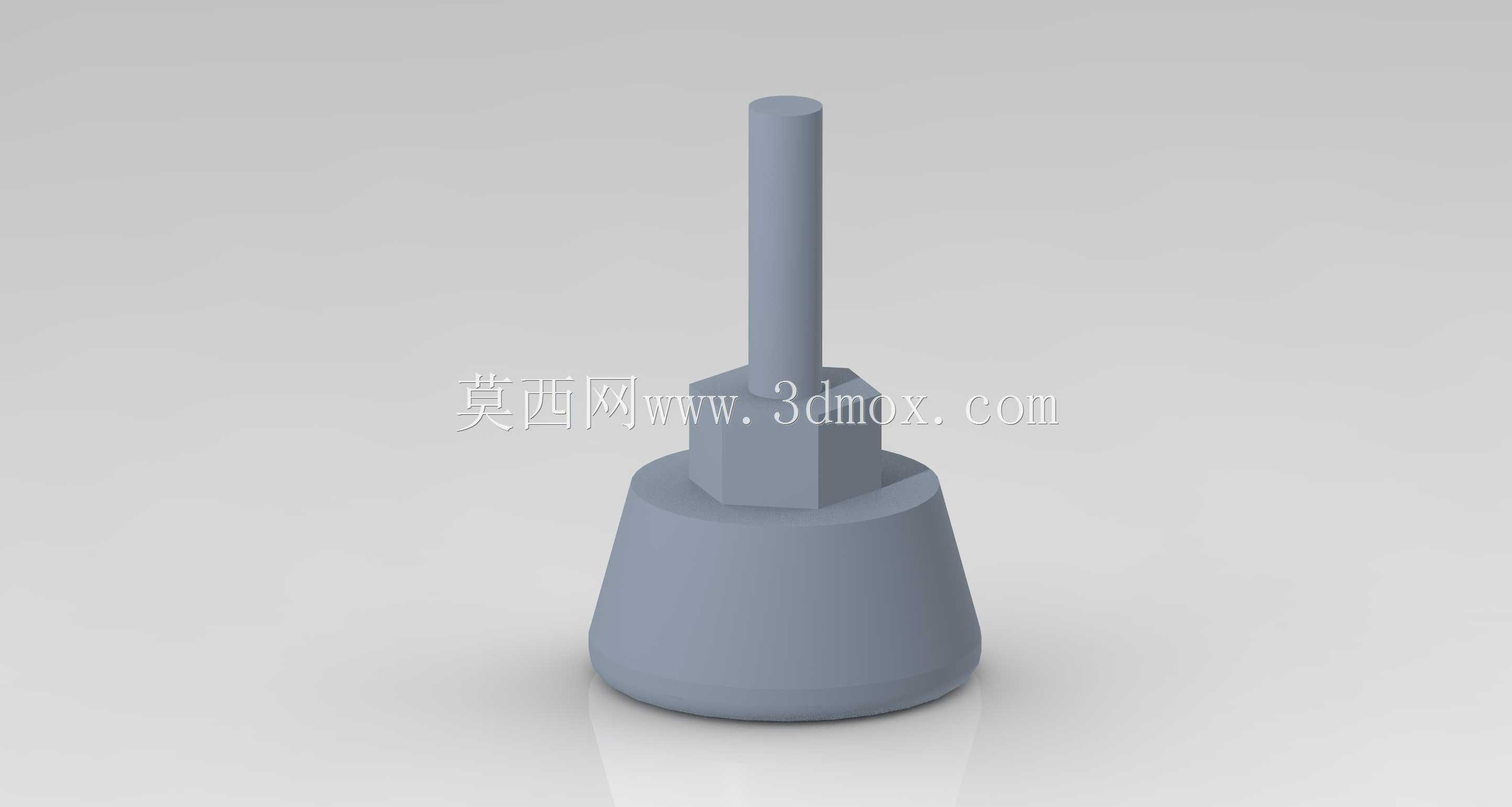

　　这类阶梯式轴座组合构件，常见于小型工装夹具的定位支撑单元、手动工具的传力连接部位，也会作为教学建模阶段的典型练习载体，帮助建模者掌握回转体与棱柱特征的组合构建逻辑。从实际应用场景来看，这类构件多承担轴向定位、小扭矩传递、端部支撑的功能，下部的锥台扩径结构主要用来增大与安装基面的接触面积，降低接触面压，避免长期受压出现基面凹陷或者构件歪斜的问题，中间的六方棱柱段是专门预留的扳手夹持位，装配时可以用开口扳手或者活动扳手卡住该段施加扭矩，完成构件与基座的螺纹连接或者过盈压装，不需要额外设计夹持平面，减少加工工序。上部的细长圆柱段是核心的功能配合段，通常会与带孔的连杆、压块、摇臂类零件形成间隙配合，作为摆动或者直线滑动的导向轴使用，

　　配合段的长度需要根据被连接件的厚度确定，要预留足够的配合长度避免运动过程中出现卡滞或者脱出，同时轴段顶端会根据实际需求设计倒角或者卡簧槽，用来安装轴向限位件，防止配套零件从轴端滑出。设计这类构件的时候，首先要确定下部锥台的最大外径，这个尺寸直接决定了整个构件的安装边界，锥台的锥度不能过大也不能过小，锥度过大会导致整体结构臃肿，占用过多安装空间，锥度过小则会削弱支撑稳定性，通常锥面与竖直方向的夹角控制在10到15度之间，兼顾结构紧凑性与支撑强度。中间六方段的对边尺寸要与常用扳手的规格匹配，不能随意设定尺寸，否则会出现现场没有适配扳手无法装配的问题，六方段的高度要满足扳手夹持的最小深度要求，至少要保证扳手卡入后有三分之二的咬合长度，

　　避免拧动的时候出现打滑滑脱。上部细长轴段的直径要根据承受的载荷计算确定，如果是承受径向载荷的场景，需要校核轴段的弯曲强度，长径比不能过大，否则受力后容易出现弯曲变形，影响运动精度，如果是作为导向使用，轴段的表面粗糙度要求会更高，建模的时候需要预留后续磨削加工的余量。不同特征之间的过渡位置要设计合理的圆角，不能出现尖锐棱边，一方面是避免热处理的时候出现应力集中导致开裂，另一方面也能减少装配过程中划伤操作人员的风险，轴段与六方段的衔接位置、六方段与下部锥台的衔接位置，圆角半径要根据相邻特征的尺寸差确定，尺寸差大的位置圆角半径适当放大，分散应力集中。这类构件的安装方式通常有两种，一种是下部锥台底面设计内螺纹孔，

　　通过螺栓从安装基面下方穿入锁紧，这种方式适合需要经常拆卸更换的场景，装配维护比较方便；另一种是锥台底面设计定位止口，采用过盈配合压入安装基座的预留孔内，这种方式连接刚性更好，适合承受较大冲击载荷的固定场景，不需要额外的紧固件，结构更简洁。建模过程中需要注意各特征的同轴度要求，上部轴段、中间六方段、下部锥台必须保证同一回转轴线，否则装配后会出现轴段偏斜，导致配套的运动零件卡滞、磨损加快，实际生产中这类构件多采用圆钢一次车削成型，六方段可以通过铣削加工完成，批量生产的时候也可以采用冷镦工艺直接成型，提高生产效率降低材料损耗。在做建模练习的时候，这类零件可以很好地训练拉伸、旋转、倒角、圆角这些基础特征的使用，同时也能帮助学习者建立工艺匹配的设计思维，明白每一个结构特征对应的加工方式与装配需求，避免设计出无法加工或者难以装配的结构。
