多孔槽型立方连接基座结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481434
  • 多孔槽型立方连接基座结构设计
  • 多孔槽型立方连接基座结构设计
  • 多孔槽型立方连接基座结构设计

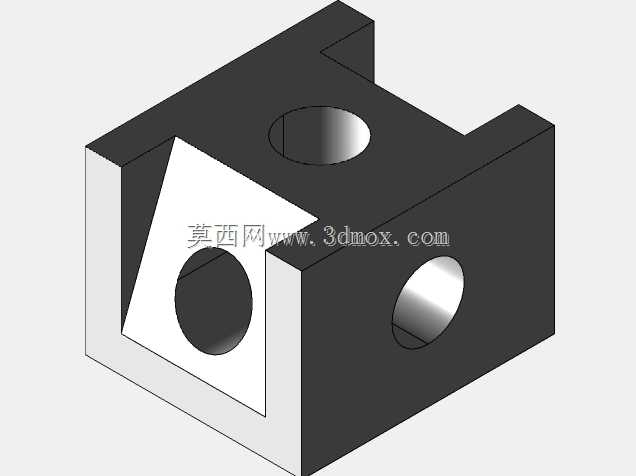

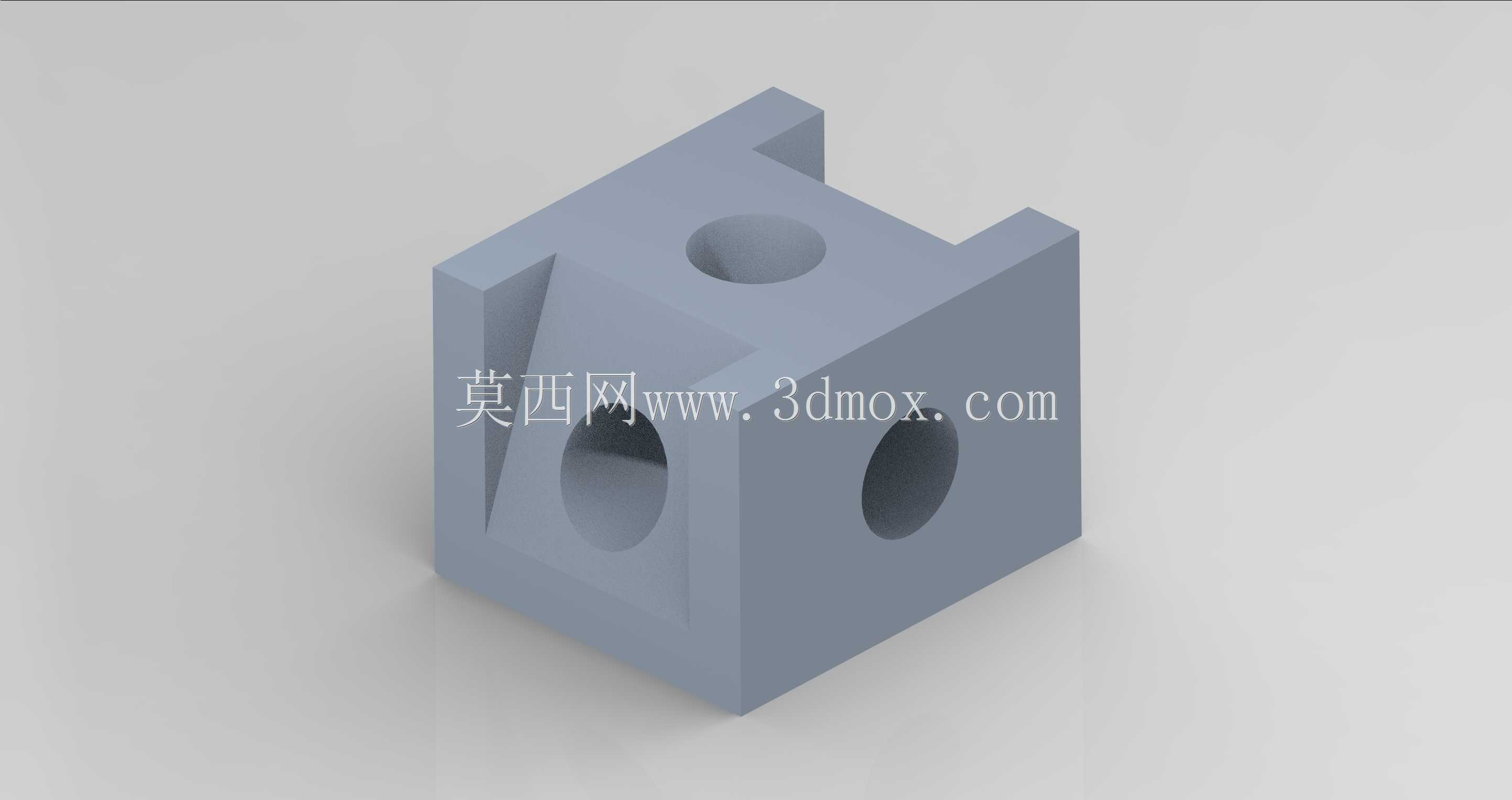

  这类带多向开孔与顶部槽位的立方块状构件,多应用在模块化工装夹具的搭建、小型自动化设备的工位转接节点,以及教学实训类的机械结构组装场景中,作为基础承载转接件使用。从实际装配逻辑来看,构件的三个正交方向分别开设了贯通圆孔,可分别穿装不同规格的锁紧螺栓、定位销或者导向轴,实现三个垂直方向的零部件快速对接,不需要额外加工转接面就能完成多轴方向的组件固定。顶部开设的对称缺口槽,是为了适配卡入式安装的板件或者导轨型材,槽边的直角棱边做了微小的倒角处理,既可以避免装配时刮伤操作人员,也能消除机加工产生的毛刺飞边,提升装配顺畅度。

  设计这类构件时,首先要确定核心安装基准,通常以立方体的底面作为主定位面,保证底面的平面度公差控制在合理范围,避免安装后出现整体倾斜,影响对接孔的同轴度。三个方向的贯通孔在设计时需要提前校核孔位的干涉情况,避免三个孔在立方体内部交汇时出现壁厚过薄的问题,实际建模时会预留足够的实体壁厚,保证构件在承受常规锁紧力和设备运行振动时不会出现开裂变形。侧面的三角形加强筋结构,是针对顶部槽口位置的强度补强,因为槽口位置切除了部分实体,在承受垂直方向的载荷时容易出现应力集中,加设三角筋后可以将槽口承受的载荷分散到立方体的主体结构上,大幅提升槽位的承载能力,不需要额外增加整体构件的尺寸就能满足强度要求。

  从安装边界来看,这类立方基座的整体外形为正六面体结构,各边的尺寸公差按照IT7级精度控制,适配常规的工业铝型材安装间距,三个方向的开孔孔径按照常用的紧固件规格设计,不需要额外扩孔或者铰孔就能直接穿装标准件。顶部槽位的宽度与常用的薄板件、小型导轨的厚度匹配,槽深控制在整体高度的三分之一左右,既保证卡入件有足够的插入深度,不会轻易脱出,也不会因为槽深过大削弱主体结构的强度。构件的所有外露棱边都做了0.2mm的倒角处理,符合机加工零件的常规工艺要求,不需要后续额外的钳工修磨工序,降低加工成本。

  在实际使用场景中,这类构件可以单独作为小型设备的支撑脚使用,通过底面的安装孔固定在设备台面上,侧面的孔位用来安装传感器支架、挡停块等小型配件;也可以多个组合使用,通过长螺栓穿接不同方向的孔位,快速搭建出不同高度、不同延伸方向的工装支架,适配不同尺寸工件的装夹需求,在小批量定制化的生产场景中,这类标准化的转接基座可以大幅减少非标零件的设计加工周期,提升工装搭建的效率。建模过程中需要注意各特征的先后顺序,通常先绘制立方体基体,再依次加工各方向的通孔、顶部槽位,最后添加加强筋和倒角特征,避免特征顺序错误导致建模失败或者出现不合理的实体结构,同时要保证各孔位的轴线与对应安装面垂直,避免装配时出现螺栓无法穿入、对接件倾斜的问题。
