立式带法兰安装座轴套支撑构件

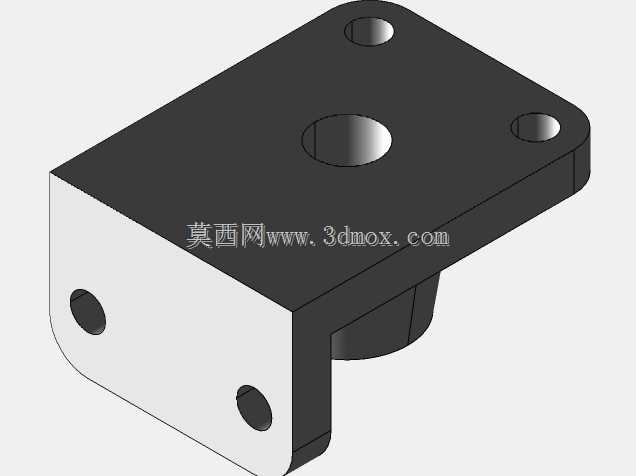

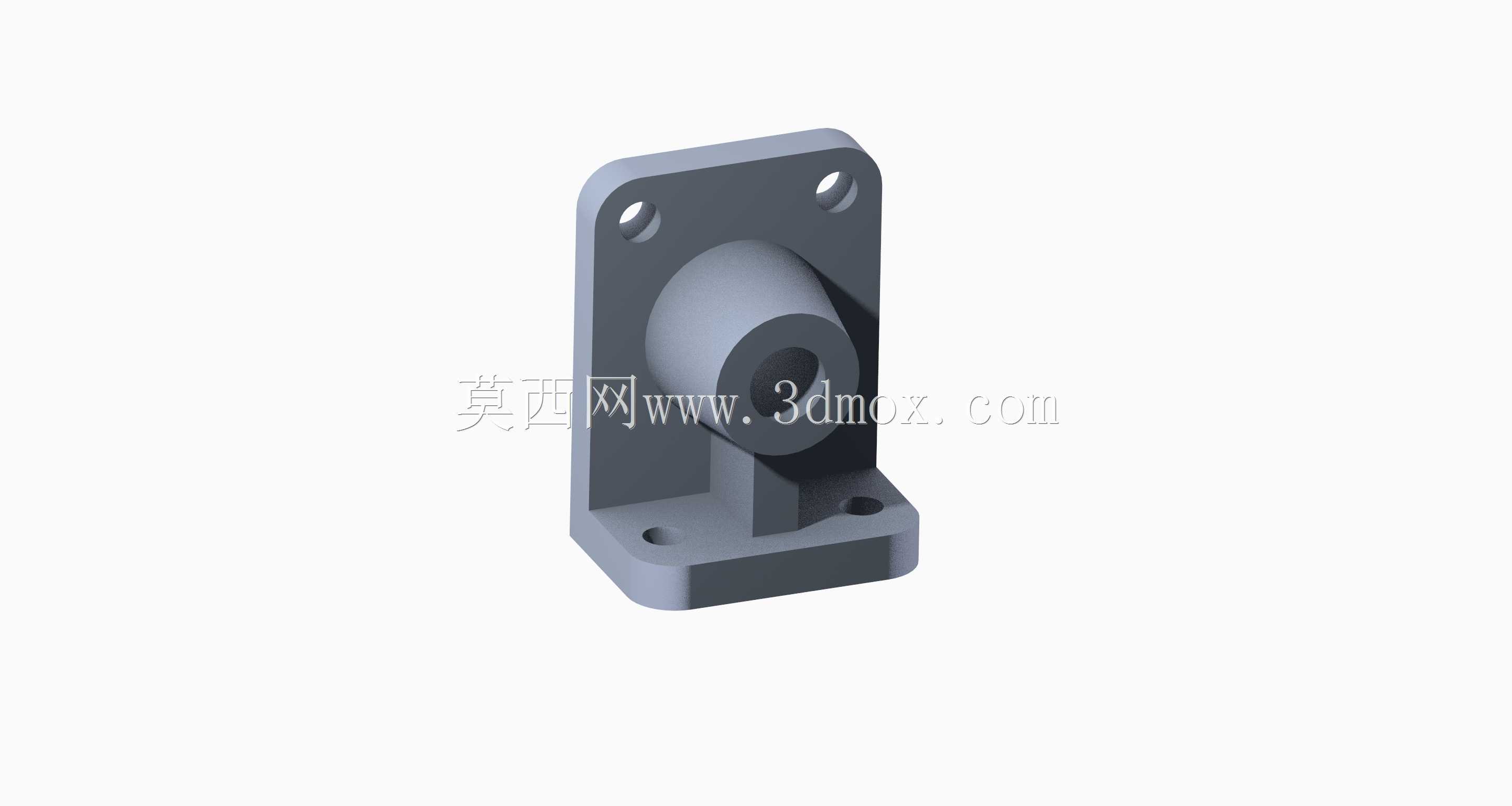

　　这类带立式安装法兰的轴套支撑构件，在轻工输送线、小型非标自动化设备的动力传递单元中十分常见，主要作用是为穿设的传动轴提供稳定的径向支撑，同时承接轴系运转过程中产生的径向载荷与少量轴向窜动冲击力，避免轴系直接与设备机架硬接触造成的磨损与形变。从结构设计逻辑来看，构件采用L型一体化铸造成型的基体，背部的立式安装板设置了两个对称的沉头安装孔，安装时可通过内六角螺栓将整个构件垂直固定在设备的立式机架立面或型材安装面上，沉孔设计能够保证螺栓头完全没入安装面内，不会突出构件表面干涉后续轴系零件的装配；底部的水平承托板同样设置两个安装孔，可在需要额外加固的场景下与底部安装基面锁附，形成双立面固定的结构，

　　大幅提升构件在重载或高频启停工况下的抗倾覆能力。中间的轴套部分采用外锥面过渡的结构设计，相比直筒式轴套，锥面过渡能够有效分散轴系载荷传递到基体上的应力集中点，避免长期受载后轴套与立板连接位置出现开裂问题，轴套内孔为光滑通孔，可根据实际使用需求压装铜套、直线轴承或者滚针轴承，适配不同转速、不同载荷等级的传动轴安装需求，内孔的加工精度通常控制在H7公差带，能够保证压装配件的同轴度要求，减少轴系运转过程中的径向跳动。在实际选型应用中，需要重点核对几个安装边界参数：首先是背部立板两个安装孔的中心距，要与机架上预设的安装孔位完全匹配，避免出现无法对位锁附的问题；其次是轴套内孔的中心高度，也就是内孔轴线到水平安装基面的垂直距离，

　　这个尺寸直接决定了配套传动轴的中心高，需要与传动链路中其他部件比如带轮、链轮、联轴器的中心高保持一致，否则会出现传动带偏磨、联轴器偏心磨损甚至轴系卡滞的问题；另外还要注意构件整体的外轮廓尺寸，尤其是轴套部分向前伸出的长度，要预留足够的装配空间，避免与周边的传动件、防护钣金产生运动干涉。设计这类构件的时候，通常会先根据需要支撑的轴径确定轴套内孔尺寸，再根据预期承受的径向载荷计算基体的壁厚，立板与底板的厚度一般不小于轴套外径的四分之一，保证整体结构的刚性，安装孔的位置要尽量靠近受力的轴套部分，减少悬臂长度带来的力矩放大效应，过渡位置全部采用圆角处理，避免应力集中，对于需要在腐蚀环境下使用的场景，还可以在构件表面做氧化、喷塑或者镀锌处理，

　　提升防锈耐腐蚀能力。在实际装配过程中，要先清理安装面的毛刺与焊渣，保证构件的安装基准面与机架完全贴合，锁附螺栓的时候要采用对角交替拧紧的方式，避免单侧受力导致构件出现倾斜，轴套内部压装轴承的时候要使用专用工装压持轴承的外圈，不要直接敲击轴承内圈或者滚动体，避免造成轴承损伤，装配完成后可以手动转动穿入的传动轴，检查是否存在卡滞或者转动不畅的问题，若存在偏斜要及时调整安装螺栓的锁紧力度，核对安装面的平面度。这类支撑构件相比分体式的轴承座，一体化的结构安装更加便捷，不需要额外调整立板与底板的垂直度，零件数量更少，采购与装配成本更低，非常适合中小型非标设备的批量应用，在小型食品包装线、电子件组装输送线、小型木工加工设备的传动单元中，都能看到这类构件的实际应用，能够有效提升轴系的运行稳定性，延长传动部件的使用寿命，减少设备日常维护的频次与成本。
