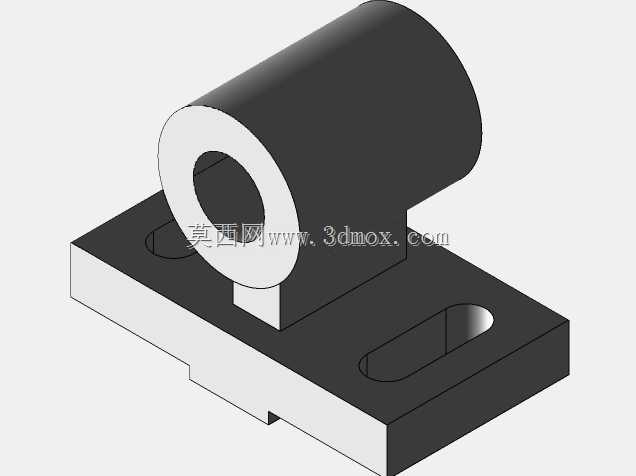

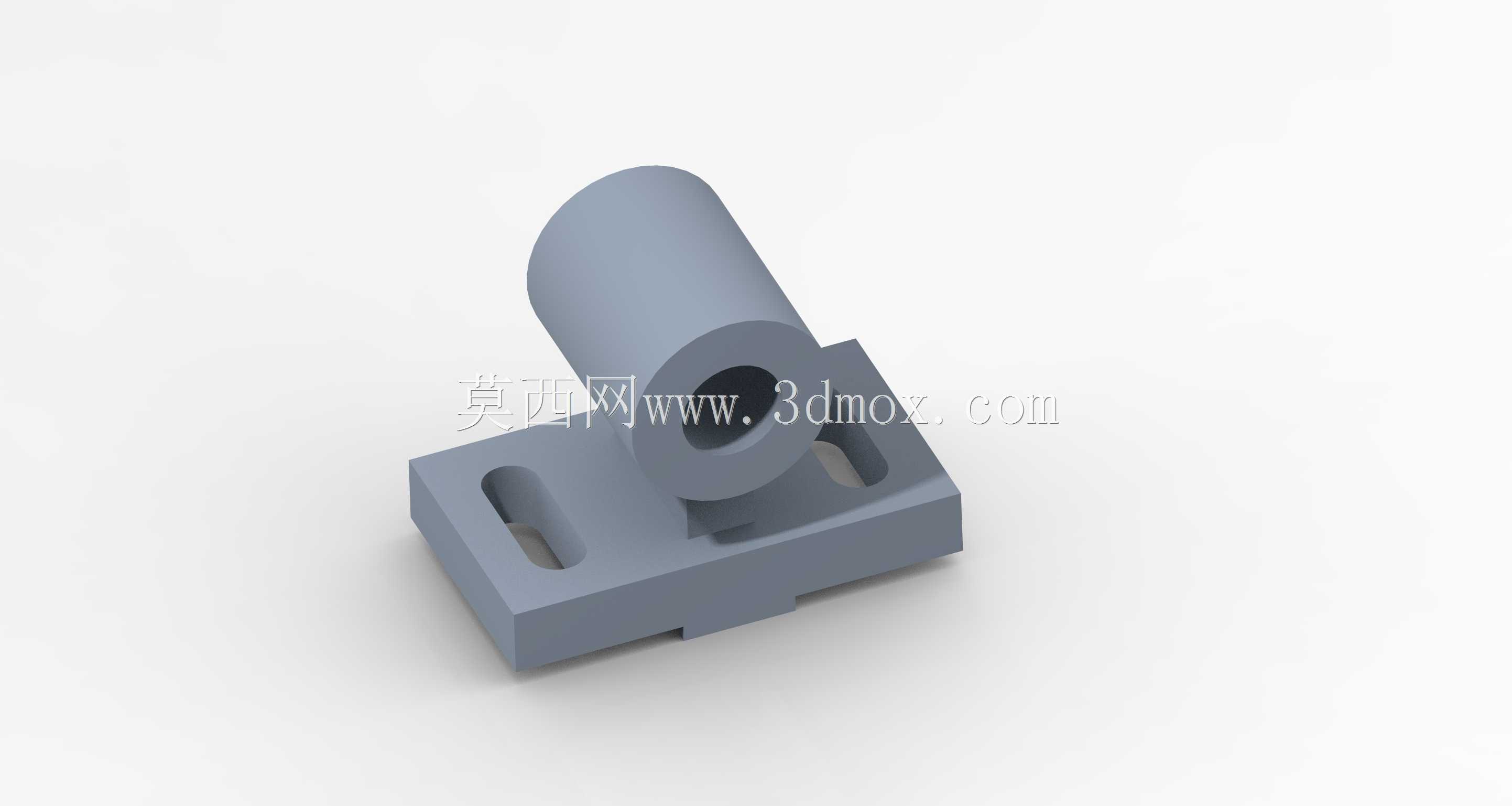

带安装槽的立式轴座支撑结构件

　　这类带腰型安装槽的立式轴支撑座，在轻工输送线、小型自动化专机的从动辊组支撑场景里十分常见，日常做设备改型或者新线搭建时，经常会用到这类结构来承托光轴类回转件。从实际使用场景来看，它不需要额外做复杂的安装基面加工，底座上的两个对称腰型槽，能给安装位置留出足够的调整余量，不管是现场安装时的孔位偏差补偿，还是后期张紧同步带、调整辊轴平行度，都不用重新扩孔或者返工基座，能省不少现场调试的时间。

　　结构上分为下部的安装底座和上部的轴套承托部分，底座做了等厚的矩形结构，底部预留了和安装面贴合的平整基准面，两个腰型槽沿着底座长度方向对称布置，槽宽适配常规的内六角圆柱头螺栓穿装，槽的长度方向预留的调整量，足够覆盖常规传动张紧的行程需求，不会出现调整到极限还没法到位的情况。上部的轴套部分和底座做了一体化的连接，轴套内孔是光滑的圆柱面，既可以直接穿装光轴做滑动支撑，也可以压入含油衬套、直线轴承来适配不同的回转或直线运动需求，轴套的轴向长度做了合理的配比，能保证穿入的轴件有足够的支撑长度，避免悬臂过长出现轴端挠曲、运转卡滞的问题。

　　设计这类结构的时候，首先要考虑的是安装边界的适配性，底座的宽度要匹配常用的铝型材或者型钢安装面的宽度，不能超出安装基面导致固定不稳，轴套的中心高要和配套的传动件中心高匹配，保证轴系安装后和其他传动部件的同轴度符合要求。连接位置做了圆弧过渡，避免直角处的应力集中，要是设备运行中有小幅振动，这个过渡结构能减少应力集中导致的底座开裂风险，毕竟很多小型专机运行时会有持续的小幅振动，应力集中的位置很容易在长期运行后出现疲劳损坏。

　　从实际选型的角度看，这类支撑座的轴套内孔直径要和所支撑的轴径匹配，不能出现孔轴间隙过大导致的轴系晃动，底座的厚度要根据支撑的载荷来选，要是承托的辊轴上有较重的负载，就要适当加厚底座或者增加筋板结构，不过这个练习模型里的结构是基础款，没有额外加筋，适合轻载的应用场景。安装的时候，腰型槽的方向要和调整方向保持一致，比如用来张紧皮带的话，腰型槽的长度方向就要和皮带张紧的方向平行，这样调整的时候只需要松开固定螺栓，就能沿着槽的方向移动轴座调整张紧度，调整到位后再拧紧螺栓固定即可，操作十分便捷。

　　另外这个结构的外形没有多余的突出部分，不会和周边的传动件、护罩产生干涉，安装后整体占用空间小，在空间紧凑的小型设备里也能布置开。轴套部分的外圆做了圆柱面设计，要是需要安装防转销或者附加的限位结构，也有足够的加工面可以做二次处理，适配不同的特殊安装需求。日常做三维建模的时候，这类结构要重点保证腰型槽的对称度、轴套内孔和底座安装面的平行度，还有轴套中心和底座的位置度，这些形位公差要是没控制好，安装后就会出现轴系卡滞、传动不顺畅的问题，实际生产加工时，一般是先铣平底座的安装基准面，再以基准面定位加工轴套内孔和安装槽，能有效保证各部分的位置精度。
