L型铰接安装固定支座结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481437
  • L型铰接安装固定支座结构设计
  • L型铰接安装固定支座结构设计

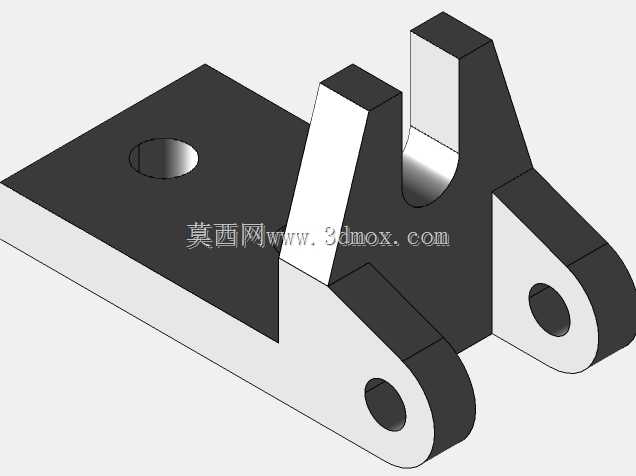

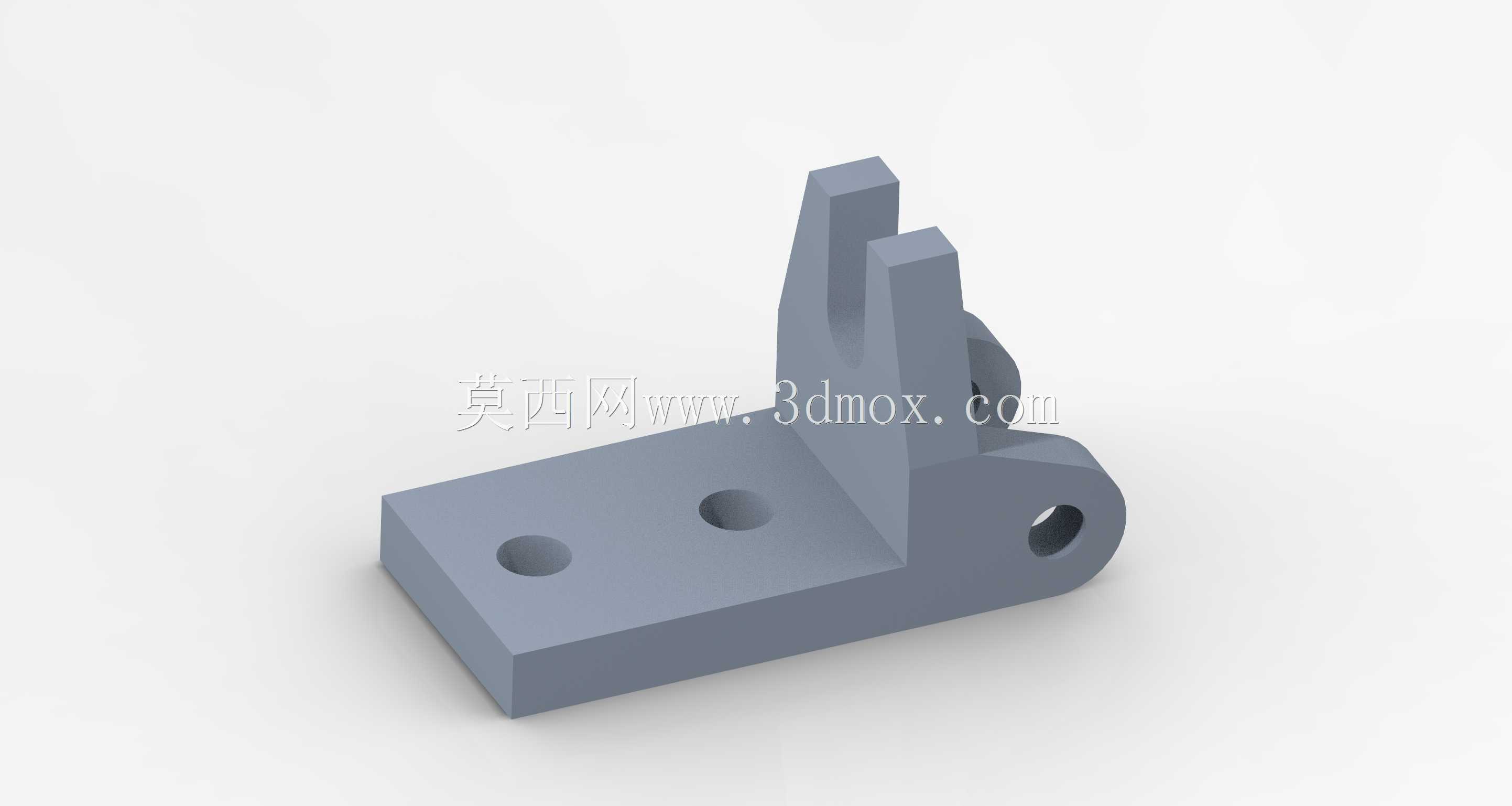

  这类L型带铰接端的固定支座,在轻工自动化输送线、小型工装夹具、民用机械操纵机构里应用十分普遍,日常做设备改型或者小机构设计时经常会碰到类似结构,很多新手建模时容易忽略安装边界和铰接副的配合公差,导致后期装配出现干涉或者转动卡滞的问题。先看实际使用场景,这类支座通常作为机构的固定基座使用,底板部分锁固在设备机架或者安装平台上,上端的叉型铰接耳用来连接摆杆、连杆类传动件,耳片上的通孔用来穿铰接销轴,实现相连零件的定轴摆动,常见于小型手动操纵杠杆、气动元件的安装铰接座、输送线侧挡的调节支架、工装夹具的压紧臂支座这类位置,承受的载荷多为中等偏低的静载荷与小幅交变载荷,很少用于重载冲击的工况。从结构设计思路来看,整体采用L型折弯式一体结构,

  相比分体拼接的支座,一体结构的刚性更好,没有拼接缝隙带来的装配误差,也减少了紧固件的使用数量,降低装配工作量。底板部分设计为矩形平板,上面开设两个同轴度要求不高的贯通安装孔,这两个孔用来穿内六角圆柱头螺钉,将支座整体锁固在安装基准面上,孔位的间距设计要匹配常用的安装孔距标准,同时要预留足够的扳手操作空间,避免螺钉锁紧时扳手和立板部分发生干涉,底板的厚度需要根据承受的倾覆力矩核算,太薄的话长期受载会出现底板翘曲,导致铰接轴的轴线偏移,影响相连机构的运动精度。立板部分和底板垂直衔接,衔接位置做了小的圆角过渡,避免直角处的应力集中,要是载荷稍大的工况,还可以在衔接处增加三角加强筋,进一步提升结构刚性,不过这个练习模型里没有做加强筋,

  应该是针对轻载场景设计的。立板上端的叉型双耳环结构是整个零件的功能核心,两个耳片的平行度有较高要求,要是耳片出现歪斜,穿入销轴后会和耳片孔产生别劲,转动时阻力大,长期磨损还会出现异响,耳片的内间距要匹配所连接摆杆的厚度,预留0.2到0.5毫米的间隙,保证摆杆摆动时不会和耳片侧面发生摩擦,耳片上的铰接孔公差通常选H7级别,和销轴采用间隙配合,满足转动灵活的要求,孔的端面要做倒角处理,方便销轴装配时导入,也能去除孔口的毛刺,避免划伤销轴表面。从安装边界来看,设计这类支座时首先要确定底板的安装平面度,安装面的平面度误差要控制在0.1毫米以内,不然支座锁固后会产生内应力,导致耳片孔的轴线偏移;其次要核算铰接端的转动空间,

  保证相连的摆杆在整个摆动行程内,不会和支座本体、安装机架发生干涉,摆杆的摆动角度范围要提前在装配里做运动仿真验证,避免出现死点或者碰撞。另外,零件的棱边全部做了0.5毫米的倒角去毛刺处理,这是机械加工零件的基本要求,既避免装配时划伤操作人员,也能减少应力集中,提升零件的疲劳强度。选材方面,这类支座如果是普通工况用Q235钢板铣削加工就可以,表面做发黑或者喷塑处理防锈;如果是有防腐要求的工况,可以选用304不锈钢加工;要是载荷小还想降低成本,也可以采用压铸铝合金成型,不过铝合金的铰接孔位置最好镶嵌钢套,避免长期转动磨损孔壁,导致配合间隙变大影响精度。建模的时候要注意,立板和底板的衔接圆角要和加工工艺匹配,如果是铣削加工,圆角半径不能小于所用铣刀的半径,不然加工时需要换小刀清角,增加加工成本;两个安装孔的沉头深度要匹配所选螺钉的头部高度,保证螺钉锁固后头部不高出底板表面,避免影响安装贴合度。很多新手做这类结构时,容易把铰接孔的位置设计得太靠近立板根部,导致相连摆杆摆动时和立板碰撞,所以在确定孔位时,要提前算好摆杆的回转半径,预留足够的摆动间隙;还有的会忽略耳片的厚度,耳片太薄的话受侧向力容易变形,太厚又会增加不必要的重量和材料成本,通常耳片厚度取铰接销轴直径的0.8到1.2倍比较合适,能兼顾强度和轻量化。
