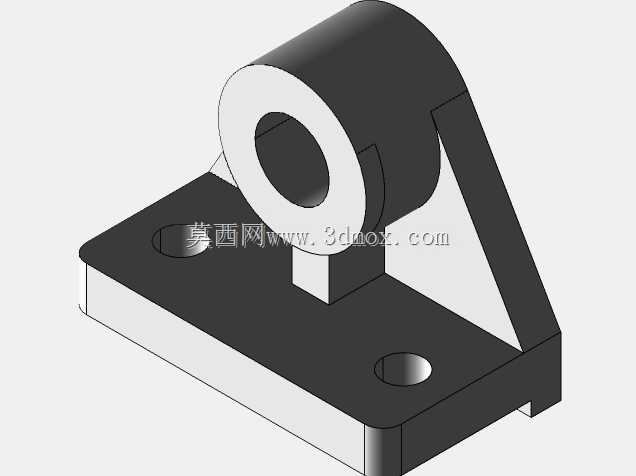

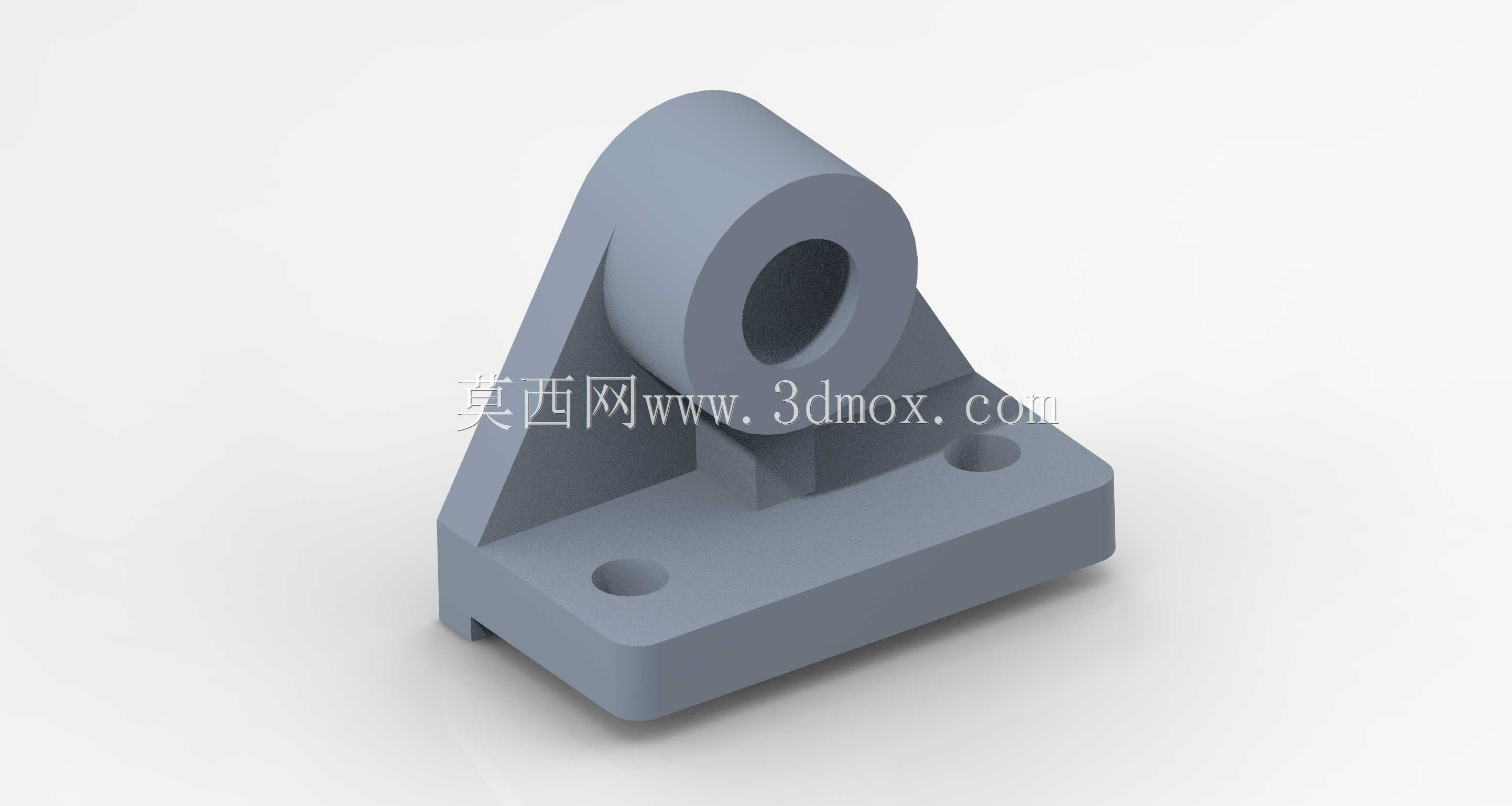

带安装底座的铰接支撑轴承座结构

　　这类带三角加强筋的铰接支撑座，在轻工输送线、小型工装变位机构、非标自动化设备的摆动关节处应用十分广泛，核心作用是为回转轴提供稳定的径向支撑，同时通过底部的安装平面实现与设备机架的刚性连接，避免转轴运行过程中出现偏摆、窜动问题。从结构设计逻辑来看，上部的筒状轴孔是核心功能区，孔壁厚度经过受力校核，能够承受中等载荷下的径向作用力，孔的两端预留了轻微的倒角，既方便装配时转轴的导入，也能去除加工毛刺避免装配时刮伤轴表面。连接上部轴筒与底部安装板的三角筋板，是整个结构的强度核心，筋板采用变厚度过渡设计，靠近轴筒根部的厚度更大，向安装板边缘逐渐收窄，这种设计既可以避免应力集中在筋板与主体的连接焊缝（或铸造圆角）处，

　　也能在满足强度要求的前提下尽可能减少整体重量，降低材料消耗。底部的矩形安装板上设置了两个对称的安装通孔，孔位间距经过标准化设计，能够适配常用规格的内六角圆柱头螺栓，安装板的底面做了平面度加工要求，保证安装时与机架表面能够完全贴合，不会出现局部悬空导致的紧固后结构变形。轴筒中心与安装板底面的高度尺寸，是根据配套机构的摆动行程设计的，预留了足够的摆动间隙，避免连接在轴上的摇臂、连杆在摆动过程中与安装板或机架发生干涉。在实际建模过程中，这类零件需要重点关注几个工艺细节：一是所有转角处都要设置合理的铸造圆角或加工圆角，避免锐角处出现应力集中，尤其是筋板与轴筒、安装板的连接位置，圆角半径不能过小，否则铸造时容易出现冷隔、缩孔缺陷，

　　机加工件则容易在热处理或受力时出现裂纹；二是安装孔的沉头深度要与所选螺栓的头部高度匹配，保证螺栓紧固后头部不会高出安装板表面，影响其他部件的安装；三是轴孔的尺寸公差要根据配合要求选取，如果是与滚动轴承配合，通常选用基孔制的过渡配合，保证轴承外圈能够顺利压入同时不会出现松动，如果是直接与转轴做滑动配合，则要根据润滑方式选取合适的间隙配合公差，同时预留油槽的加工位置。这类支撑座通常采用铸铁铸造后机加工的工艺生产，部分载荷较小的场景也可以采用铝合金压铸或者3D打印制作，不同材质对应的壁厚设计会有细微差别，铸铁件的最小壁厚要满足铸造流动性要求，铝合金件则可以适当减小壁厚同时通过增加筋板数量保证刚性。在设备装配场景中，

　　这类零件的安装顺序通常是先将轴承压入轴筒内，再通过底部螺栓将整个支撑座固定在机架上，最后穿入转轴并完成轴向定位，装配时需要保证轴筒的轴线与配套部件的回转轴线同轴度误差在允许范围内，否则会导致转轴运转卡滞、轴承过早磨损。从维护角度来看，这种一体式结构的支撑座故障率很低，只需要定期检查轴孔内的润滑状态、紧固底部的安装螺栓即可，相比分体式的轴承支座，这种集成了加强筋与安装底座的结构零件数量更少，装配累积误差更小，整体刚性更好，非常适合在中等载荷、摆动频率不高的铰接关节处使用。设计时还要注意安装板的边缘与轴筒外侧的距离，要预留足够的扳手空间，方便装配时拧紧底部的安装螺栓，避免因为空间不足导致螺栓无法达到规定的拧紧力矩，影响连接可靠性。
